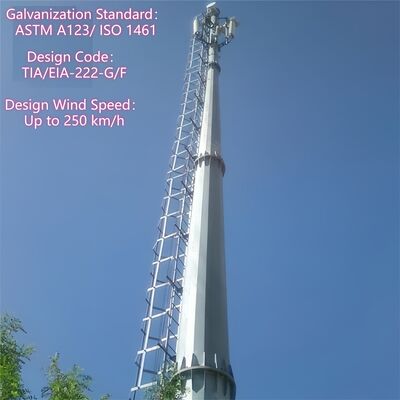

15M feuerverzinkter Monopollmast mit internem Kletterer für Innenstadt-Gewerbegebiete
JIAYAO CO.,LTD
Produktbeschreibung
PREMIUM STAHL-MONOPOLMAST FÜR TELEKOMMUNIKATION & MOBILKOMMUNIKATION
Entdecken Sie unseren hochwertigen Monopollmast, eine fortschrittliche rohrförmige Stahlkonstruktion, die für moderne Telekommunikationsinfrastrukturen entwickelt wurde.
Dieser freistehende Kommunikationsturm ist mit einer stromlinienförmigen Einzelmastkonfiguration ausgestattet und verfügt über eine integrierte Arbeitsplattform, sichere Antennenhalterungen und ein eingebautes Kletterleiternsystem für sicheren Wartungszugang.
Unsere Monopollmasten sind aus hochwertigem ASTM A36/A572 Gr50 oder S275JR Plattenstahl gefertigt und bieten außergewöhnliche Korrosions- und Verschleißfestigkeit für eine zuverlässige Langzeitperformance.
Im Vergleich zu herkömmlichen Winkeleisentürmen bieten unsere Telekommunikations-Monopole einen deutlich kleineren Platzbedarf, was sie zur idealen Lösung für städtische Installationen und beengte Standorte macht.
Erhältlich in Standardhöhen von 20 m, 30 m, 40 m oder vollständig kundenspezifischen Konfigurationen, vereinen JIAYAO Monopollmasten ästhetische Anziehungskraft mit robuster Ingenieurskunst – unterstützt durch eine beeindruckende Lebensdauer von 50 Jahren.
Ob Sie 5G-Netzwerke erweitern, drahtlose Infrastrukturen aufrüsten oder neue Mobilfunkstandorte bauen, unsere Stahl-Monopollmasten bieten unübertroffenen Wert und Zuverlässigkeit.
1.Wichtige Details:
Ursprungsort: Hebei, China (Festland); Markenname: Jaoyao oder OEM; Modellnummer: Telekommunikationsturm
Oberflächenbehandlung: Feuerverzinkt oder lackiert.
2.Verpackung & Lieferung:
Verpackungsdetails: Der Telekommunikationsturm wird gemäß den Kundenanforderungen mit verzinkten Bändern gebündelt.
Lieferung: Versand innerhalb von 20 Tagen nach Zahlung vom Hafen Tianjin
Turmteile: Ein Stahlturm ist in mehrere Bündel unterteilt.
Schrauben: Verpackungsmaterial ist ein robuster Nylonbeutel oder eine Stahltonne.
3. Technische Daten
| Design |
| 1. Designcode |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Strukturstahl |
| 2. Güte |
Baustahl |
Hochfester Stahl |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Auslegungswindgeschwindigkeit |
Bis zu 250 km/h |
| 4. Zulässige Durchbiegung |
0,5 ~1,0 Grad bei Betriebsgeschwindigkeit |
| 5. Zugfestigkeit (Mpa) |
360~510 |
470~630 |
| 6. Streckgrenze (t≤16mm) (Mpa) |
355 |
235 |
| 7. Bruchdehnung (%) |
20 |
24 |
| 8. Schlagzähigkeit KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Schrauben & Muttern |
| 9. Güte |
Güte 4.8, 6.8, 8.8 |
| 10. Normen für mechanische Eigenschaften |
| 10.1 Schrauben |
ISO 898-1 |
| 10.2 Muttern |
ISO 898-2 |
| 10.3 Unterlegscheiben |
ISO 6507-1 |
| 11. Normen für Abmessungen |
| 11.1 Schrauben |
DIN7990, DIN931, DIN933 |
| 11.2 Muttern |
ISO4032, ISO4034 |
| 11.3 Unterlegscheiben |
DIN7989, DIN127B, ISO7091 |
| Schweißen |
| 12. Methode |
CO2-Schutzgasschweißen & Unterpulverschweißen (UP) |
| 13. Norm |
AWS D1.1 |
| Kennzeichnung |
| 14. Methode der Kennzeichnung der Bauteile |
Hydraulisches Pressstanzen |
| Verzinkung |
| 15. Verzinkungsnorm für Stahlprofile |
ISO 1461 oder ASTM A123 |
| 16. Verzinkungsnorm für Schrauben und Muttern |
ISO 1461 oder ASTM A153 |
| Prüfung |
| 17. Werksprüfung |
Zugversuch, Elementaranalyse, Kerbschlagbiegeversuch, Kaltbiegeversuch,
Preece-Test, Hammer-Test |
| Kapazität |
| 18. Maximale Produktionskapazität |
50.000 TON pro Jahr |
MOBILKOMMUNIKATIONSNETZE

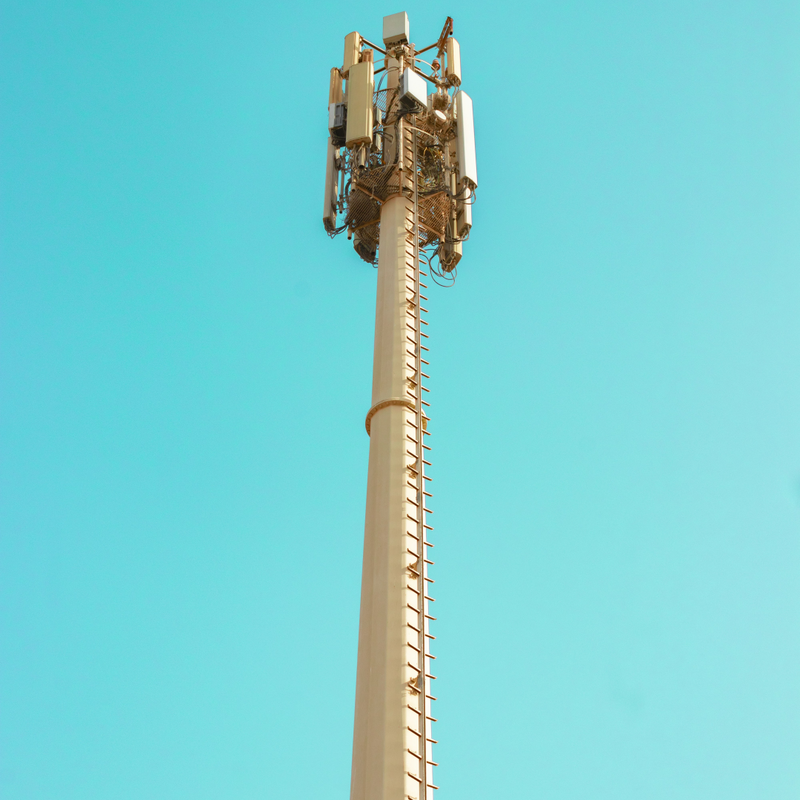

Ideal für 4G LTE und 5G Mobilfunkbasisstationen, bieten unsere Monopollmasten zuverlässige strukturelle Unterstützung für Multi-Carrier-Antennensysteme und ermöglichen eine nahtlose drahtlose Abdeckung in städtischen und vorstädtischen Gebieten.
TELEKOMMUNIKATIONSINFRASTRUKTUR
Perfekt für Telekommunikationsanbieter und Netzbetreiber, die robuste Turmlösungen für Mikrowellenübertragung, drahtlose Backhaul- und Punkt-zu-Punkt-Kommunikationsverbindungen benötigen.
RUNDFUNK- & ÜBERTRAGUNGSDIENSTE
Geeignet für FM/AM-Radioübertragung, Fernsehsignalübertragung und digitale Rundfunk-Anwendungen, die eine erhöhte Antennenpositionierung für optimale Signalverbreitung erfordern.
STÄDTISCHE & PLATZBESCHRÄNKTE INSTALLATIONEN
Das kompakte Einzelmastdesign macht unsere Monopollmasten zur bevorzugten Wahl für Stadtzentren, Gewerbegebiete, Autobahnen und Wohngebiete, wo die Minimierung des visuellen Einflusses und der Flächennutzung unerlässlich ist.
" style="padding: 0px 4px;">
MOBILKOMMUNIKATIONSNETZE
Ideal für 4G LTE und 5G Mobilfunkbasisstationen, bieten unsere Monopollmasten zuverlässige strukturelle Unterstützung für Multi-Carrier-Antennensysteme und ermöglichen eine nahtlose drahtlose Abdeckung in städtischen und vorstädtischen Gebieten.
TELEKOMMUNIKATIONSINFRASTRUKTUR
Perfekt für Telekommunikationsanbieter und Netzbetreiber, die robuste Turmlösungen für Mikrowellenübertragung, drahtlose Backhaul- und Punkt-zu-Punkt-Kommunikationsverbindungen benötigen.
RUNDFUNK- & ÜBERTRAGUNGSDIENSTE
Geeignet für FM/AM-Radioübertragung, Fernsehsignalübertragung und digitale Rundfunk-Anwendungen, die eine erhöhte Antennenpositionierung für optimale Signalverbreitung erfordern.
STÄDTISCHE & PLATZBESCHRÄNKTE INSTALLATIONEN
Das kompakte Einzelmastdesign macht unsere Monopollmasten zur bevorzugten Wahl für Stadtzentren, Gewerbegebiete, Autobahnen und Wohngebiete, wo die Minimierung des visuellen Einflusses und der Flächennutzung unerlässlich ist.
⇔Was ist der Hauptkörper eines Monopollmasts?
Der Hauptkörper eines Monopollmasts ist eine einzelne, freitragende massive/halbmassive Säule, die die zentrale tragende Struktur des Turms bildet und für den städtischen Einsatz konzipiert ist. Er wird typischerweise aus hochfesten gewalzten Stahlplatten (Q345B/ASTM A500 Grade B) gefertigt und hat eine zylindrische oder geschweißte polygonale Form (Durchmesser 0,5–2 m, skaliert nach Turmhöhe) mit einer konischen Form (oben leicht schmaler), um die Windlastbeständigkeit (bis zu 180 km/h) zu optimieren. Seine Höhe reicht von 10 m bis 60 m (kundenspezifisch für 5G-Mikrostationen oder städtische Kommunikationsknotenpunkte) und dient als Grundgerüst für die Integration aller Hilfskomponenten des Monopollmasts.
⇔Was sind der Bodenflansch, die Leiter und die Plattform eines Monopollmasts?
1. Bodenflansch: Dies ist eine hochbelastbare Stahlkomponente, die an der Basis des Hauptschafts des Monopols angeschweißt ist und als kritische Verbindung zwischen dem Turmkörper und dem Betonfundament dient. Hergestellt aus hochfestem Stahl (passend zum Hauptkörper) und mit Korrosionsschutzverfahren behandelt, richtet er sich nach den Ankerbolzen des Fundaments aus, um den Turm vertikal zu sichern und die gesamten Struktur- und Ausrüstungslasten auf den Boden zu übertragen, wodurch die Gesamtstabilität des Turms gewährleistet wird.

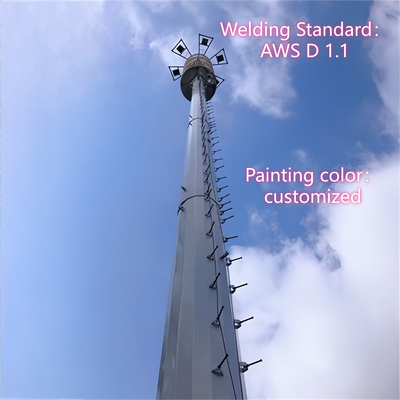

2. Leiter: Dies ist eine eingebaute interne Kletterleiter, die in den Hauptschaft des Monopols integriert ist. Sie besteht aus korrosionsbeständigem verzinktem Stahl und ist mit einem professionellen Absturzsicherungssystem ausgestattet. Ausschließlich für zertifiziertes Wartungspersonal bestimmt, bietet sie einen sicheren vertikalen Zugangsweg für die Turminspektion, die Installation und Reparatur von Geräten, und ihre Integrität ist ein wichtiger Fokus der regelmäßigen Turmwartung.

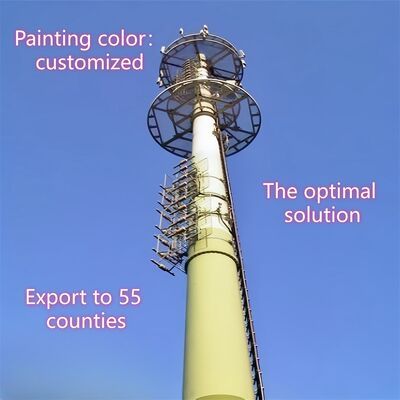

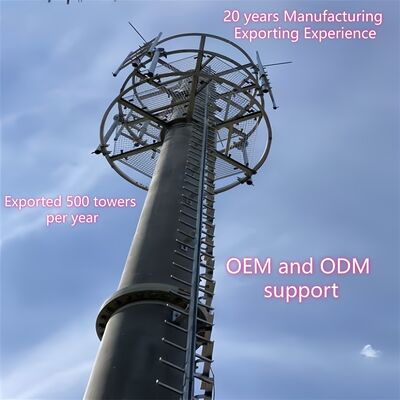

3. Plattform: Der Monopollmast ist mit kompakten, integrierten Stahlplattformen (kundenspezifisch nach Projektanforderungen) ausgestattet, die in bestimmten Höhen am Hauptschaft montiert sind. Diese aus verzinktem Stahl für Langlebigkeit gefertigten Plattformen dienen als stabile Arbeitsbereiche für die Installation, Wartung und Inspektion von Telekommunikationsgeräten (z. B. 5G-Antennen, Mikrowellengeräte) und Überwachungsgeräten. Sie sind so konzipiert, dass sie den ultrakompakten Fußabdruck des Monopols ergänzen und maximieren die betriebliche Bequemlichkeit, ohne das schlanke, unauffällige städtische Design des Turms zu beeinträchtigen.
⇔Was ist der Hauptkörper eines Monopollmasts nach Feuerverzinkung?

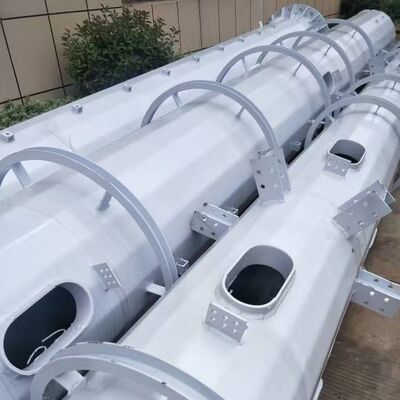

Nach der Feuerverzinkung bleibt der Hauptkörper des Monopollmasts die zentrale zylindrische/polygonale Stahlwelle (gefertigt aus hochfesten gewalzten Stahlplatten Q345B/ASTM A500 Grade B) mit konischem Design, und seine strukturelle Form, Abmessungen und Tragfähigkeit bleiben vollständig erhalten. Die wesentliche Änderung besteht darin, dass seine gesamte Stahloberfläche mit einer gleichmäßigen, dichten Zinkschicht gemäß der Norm ASTM A123 überzogen ist. Diese verzinkte Schicht bildet eine korrosionsbeständige Barriere, die das Stahlsubstrat wirksam vor städtischen Schadstoffen, Feuchtigkeit und Umwelteinflüssen im Freien schützt und die Lebensdauer des Hauptkörpers auf über 25 Jahre verlängert. Der verzinkte Hauptkörper behält auch die strukturelle Steifigkeit der ursprünglichen Stahlwelle bei, und alle Schweißnähte (gemäß AWS D1.1) sind ebenfalls verzinkt, um eine gleichmäßige Korrosionsschutzleistung und die gesamte strukturelle Integrität des Turmkörpers zu gewährleisten.
Bitte klicken Sie hier für weitere Informationen!!!
Über das Unternehmen
Verpackung & Versand
Gular Kunden
Zertifizierungen
Unsere Dienstleistungen
FAQ
F: Was ist die akzeptable MOQ?
A: Unsere akzeptable MOQ ist 1 Satz. Jede Probebestellung in kleiner Menge ist willkommen.
F: Was ist die Lieferzeit?
A: Innerhalb von 25 Tagen nach Erhalt der Anzahlung.
F: Was ist die akzeptable Zahlungsbedingung?
A: TT, L/C, Paypal, Western Union, Money Gram.
F: Können Sie OEM für mich machen?
A: Wir akzeptieren alle OEM-Bestellungen, kontaktieren Sie uns einfach und geben Sie uns Ihr Design, wir werden Ihnen einen angemessenen Preis anbieten.
F: Wann kann ich das Angebot erhalten?
A: Wir zitieren Sie normalerweise innerhalb von 24 Stunden nach Erhalt Ihrer Anfrage. Wenn Sie die Angebotsanfrage sehr dringend benötigen, rufen Sie uns bitte an oder teilen Sie uns dies per E-Mail mit, damit wir Ihre Anfrage priorisieren können.
F: Ist Ihr Kommunikationsturm nach dem Standard ANSI / TIA/ EIA-222-G strukturiert?
A: Ja.
F: Ist der Standard für Feuerverzinkung ASTM A 123/153?
A: Ja.
F: Können Sie ein Berechnungsbuch bereitstellen?
A: Ja, aber Sie müssen für das Berechnungsbuch bezahlen.
F: Wie lange ist die Lebensdauer Ihres Produkts?
A: 50 Jahre.
F: Ist die Struktur des Turms einheitlich?
A: Nein, wir können ihn nach Kundenwunsch entwerfen und produzieren.
F: Was ist Ihre Zahlungsmethode?
A: 30% per T/T als Anzahlung, Restbetrag per T/T oder L/C bei Sicht.
