40M Farb-anpassbarer Monopolturm für kulturellen Tourismus-Geschäftsblock
JIAYAO CO.,LTD
Produktbeschreibung
PREMIUM STAHL-MONOPOLTURM FÜR TELEKOMMUNIKATION & MOBILFUNK

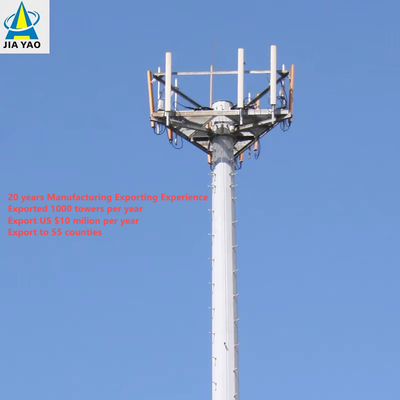

Entdecken Sie unseren hochwertigen Monopolturm, eine fortschrittliche Rohrstahlkonstruktion, die für moderne Telekommunikationsinfrastrukturen entwickelt wurde.
Dieser freistehende Kommunikationsturm ist mit einer stromlinienförmigen Einzelmastkonfiguration ausgestattet und verfügt über eine integrierte Arbeitsplattform, sichere Antennenhalterungen und ein eingebautes Leiteraufstiegssystem für sicheren Wartungszugang.
Unsere Monopoltürme sind aus hochwertigem ASTM A36/A572 Gr50 oder S275JR Plattenstahl gefertigt und bieten außergewöhnliche Korrosions- und Verschleißfestigkeit für eine zuverlässige Langzeitperformance.
Im Vergleich zu herkömmlichen Winkeleisentürmen beanspruchen unsere Telekommunikations-Monopole deutlich weniger Platz und sind somit die ideale Lösung für städtische Installationen und beengte Standorte.
Erhältlich in Standardhöhen von 20m, 30m, 40m oder vollständig kundenspezifischen Konfigurationen, vereinen JIAYAO Monopoltürme ästhetische Anziehungskraft mit robuster Ingenieurskunst – unterstützt durch eine beeindruckende Lebensdauer von 50 Jahren.
Ob Sie 5G-Netze erweitern, drahtlose Infrastrukturen aufrüsten oder neue Mobilfunkstandorte bauen, unsere Stahl-Monopoltürme bieten unübertroffenen Wert und Zuverlässigkeit.
1.Wichtige Details:
Herkunftsort: Hebei, China (Festland) ; Markenname: Jaoyao oder OEM ; Modellnummer: Telekommunikationsturm
Oberflächenbehandlung: Feuerverzinkt oder lackiert.
2.Verpackung & Lieferung:
Verpackungsdetails: Der Telekommunikationsturm wird gemäß den Kundenanforderungen mit verzinkten Bändern gebündelt.
Lieferung: Versand innerhalb von 20 Tagen nach Zahlung vom Hafen Tianjin
Turmteile: Ein Stahlturm ist in mehrere Bündel unterteilt.
Schrauben: Verpackungsmaterial ist ein robuster Nylonbeutel oder eine Stahltonne.
3. Technische Daten
| Design |

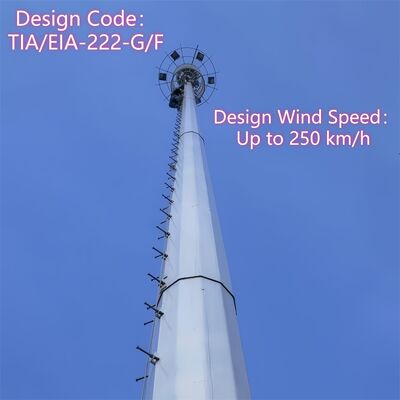

| 1. Designcode |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Strukturstahl |
| 2. Güte |
Baustahl |
Hochfester Stahl |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Auslegungswindgeschwindigkeit |
Bis zu 250 km/h |
| 4. Zulässige Durchbiegung |
0,5 ~1,0 Grad bei Betriebsgeschwindigkeit |
| 5. Zugfestigkeit (Mpa) |
360~510 |
470~630 |
| 6. Streckgrenze (t≤16mm) (Mpa) |
355 |
235 |
| 7. Bruchdehnung (%) |
20 |
24 |
| 8. Schlagzähigkeit KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Schrauben & Muttern |
| 9. Güte |
Güte 4.8, 6.8, 8.8 |
| 10. Normen für mechanische Eigenschaften |
| 10.1 Schrauben |
ISO 898-1 |
| 10.2 Muttern |
ISO 898-2 |
| 10.3 Unterlegscheiben |
ISO 6507-1 |
| 11. Normen für Abmessungen |
| 11.1 Schrauben |
DIN7990, DIN931, DIN933 |
| 11.2 Muttern |
ISO4032, ISO4034 |
| 11.3 Unterlegscheiben |
DIN7989, DIN127B, ISO7091 |
| Schweißen |
| 12. Methode |
CO2-Schutzgasschweißen & Unterpulverschweißen (SAW) |
| 13. Norm |
AWS D1.1 |
| Kennzeichnung |
| 14. Kennzeichnungsmethode der Bauteile |
Hydraulisches Pressstanzen |
| Verzinkung |
| 15. Verzinkungsnorm für Stahlprofile |
ISO 1461 oder ASTM A123 |
| 16. Verzinkungsnorm für Schrauben und Muttern |
ISO 1461 oder ASTM A153 |
| Prüfung |
| 17. Werksprüfung |
Zugversuch, Elementaranalyse, Kerbschlagbiegeversuch, Kaltbiegeversuch,
Preece-Test, Hammer-Test |
| Kapazität |
| 18. Maximale Produktionskapazität |
50.000 TON pro Jahr |
MOBILFUNKNETZE

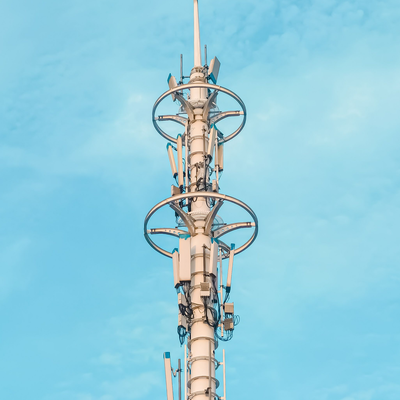

Ideal für 4G LTE und 5G Mobilfunkbasisstationen, bieten unsere Monopoltürme zuverlässige strukturelle Unterstützung für Multi-Carrier-Antennensysteme und ermöglichen eine nahtlose drahtlose Abdeckung in städtischen und vorstädtischen Gebieten.
TELEKOMMUNIKATIONSINFRASTRUKTUR

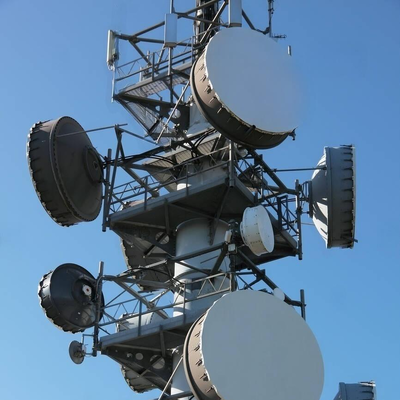

Perfekt für Telekommunikationsanbieter und Netzbetreiber, die robuste Turmlösungen für Mikrowellenübertragung, drahtlose Backhaul- und Punkt-zu-Punkt-Kommunikationsverbindungen benötigen.
RUNDFUNK- & SENDEDIENSTE
Geeignet für FM/AM-Radioübertragung, Fernsehsignalübertragung und digitale Rundfunk-Anwendungen, die eine erhöhte Antennenpositionierung für optimale Signalverbreitung erfordern.
STÄDTISCHE & PLATZBESCHRÄNKTE INSTALLATIONEN
Das kompakte Einzelmastdesign macht unsere Monopoltürme zur bevorzugten Wahl für Stadtzentren, Gewerbegebiete, Autobahnen und Wohngebiete, in denen die Minimierung des visuellen Eindrucks und der Landnutzung unerlässlich ist.
" style="padding: 0px 4px;">
MOBILFUNKNETZE
Ideal für 4G LTE und 5G Mobilfunkbasisstationen, bieten unsere Monopoltürme zuverlässige strukturelle Unterstützung für Multi-Carrier-Antennensysteme und ermöglichen eine nahtlose drahtlose Abdeckung in städtischen und vorstädtischen Gebieten.
TELEKOMMUNIKATIONSINFRASTRUKTUR
Perfekt für Telekommunikationsanbieter und Netzbetreiber, die robuste Turmlösungen für Mikrowellenübertragung, drahtlose Backhaul- und Punkt-zu-Punkt-Kommunikationsverbindungen benötigen.
RUNDFUNK- & SENDEDIENSTE
Geeignet für FM/AM-Radioübertragung, Fernsehsignalübertragung und digitale Rundfunk-Anwendungen, die eine erhöhte Antennenpositionierung für optimale Signalverbreitung erfordern.
STÄDTISCHE & PLATZBESCHRÄNKTE INSTALLATIONEN
Das kompakte Einzelmastdesign macht unsere Monopoltürme zur bevorzugten Wahl für Stadtzentren, Gewerbegebiete, Autobahnen und Wohngebiete, in denen die Minimierung des visuellen Eindrucks und der Landnutzung unerlässlich ist.
⇔Was ist der Hauptkörper eines Monopolturms?
Der Hauptkörper eines Monopolturms ist eine einzelne, freitragende massive/halbmassive Säule, die die tragende Kernstruktur des Turms bildet und für den städtischen Einsatz maßgeschneidert ist. Er wird typischerweise aus hochfesten gewalzten Stahlplatten (Q345B/ASTM A500 Grade B) gefertigt und weist eine zylindrische oder geschweißte polygonale Form (Durchmesser 0,5–2 m, skaliert nach Turmhöhe) mit einer konischen Gestaltung (oben leicht schmaler) auf, um die Windlastbeständigkeit (bis zu 180 km/h) zu optimieren. Seine Höhe reicht von 10 m bis 60 m (anpassbar für 5G-Mikrostationen oder städtische Kommunikationsknotenpunkte) und dient als Grundgerüst für die Integration aller Hilfskomponenten des Monopolturms.
⇔Was sind der Bodenflansch, die Leiter und die Plattform eines Monopolturms?
1.Bodenflansch: Dies ist eine hochbelastbare Stahlkomponente, die an der Basis des Hauptschafts des Monopols angeschweißt ist und als kritische Verbindung zwischen dem Turmkörper und dem Betonfundament dient. Hergestellt aus hochfestem Stahl (passend zum Hauptkörper) und mit Korrosionsschutzverfahren behandelt, richtet er sich nach den Ankerbolzen des Fundaments aus, um den Turm vertikal zu sichern und die gesamten Struktur- und Ausrüstungslasten auf den Boden zu übertragen, wodurch die Gesamtstabilität des Turms gewährleistet wird.

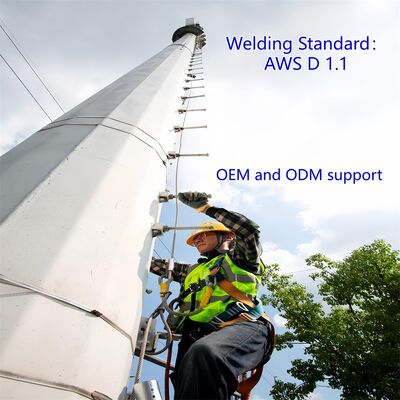

2.Leiter: Dies ist eine eingebaute interne Kletterleiter, die in den Hauptschaft des Monopols integriert ist, aus korrosionsbeständigem verzinktem Stahl gefertigt und mit einem professionellen Absturzsicherungssystem ausgestattet ist. Ausschließlich für zertifiziertes Wartungspersonal bestimmt, bietet sie einen sicheren vertikalen Zugangsweg für die Turminspektion, die Installation und Reparatur von Geräten, und ihre Integrität ist ein wichtiger Fokus der regelmäßigen Turmwartung.
3.Plattform: Der Monopolturm ist mit kompakten, integrierten Stahlplattformen (kundenspezifisch nach Projektanforderungen) ausgestattet, die in bestimmten Höhen am Hauptschaft montiert sind. Gefertigt aus verzinktem Stahl für Langlebigkeit, dienen diese Plattformen als stabile Arbeitsbereiche für die Installation, Wartung und Inspektion von Telekommunikationsgeräten (z. B. 5G-Antennen, Mikrowellengeräte) und Überwachungsausrüstung. Sie sind so konzipiert, dass sie den extrem kompakten Fußabdruck des Monopols nutzen und den Bedienkomfort maximieren, ohne das schlanke, unauffällige städtische Design des Turms zu beeinträchtigen.

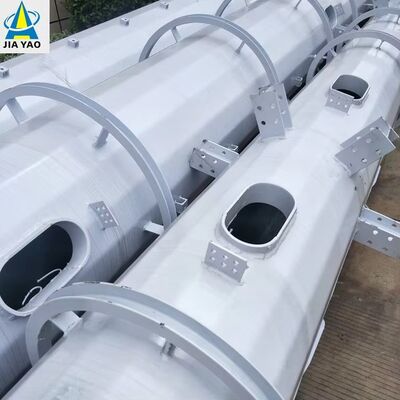

⇔Was ist der Hauptkörper eines Monopolturms nach dem Feuerverzinken?
Nach dem Feuerverzinken bleibt der Hauptkörper des Monopolturms die zentrale zylindrische/polygonale Stahlwelle (gefertigt aus hochfesten gewalzten Stahlplatten Q345B/ASTM A500 Grade B) mit konischer Form, und seine strukturelle Form, Abmessungen und Tragfähigkeit bleiben vollständig erhalten. Die wesentliche Änderung besteht darin, dass seine gesamte Stahlfläche mit einer gleichmäßigen, dichten Zinkbeschichtung gemäß der Norm ASTM A123 überzogen ist. Diese verzinkte Schicht bildet eine korrosionsbeständige Barriere, die das Stahlsubstrat wirksam vor städtischen Schadstoffen, Feuchtigkeit und Umwelteinflüssen im Freien schützt und die Lebensdauer des Hauptkörpers auf über 25 Jahre verlängert. Der verzinkte Hauptkörper behält auch die strukturelle Steifigkeit der ursprünglichen Stahlwelle bei, und alle Schweißnähte (gemäß AWS D1.1) sind ebenfalls verzinkt, um eine gleichmäßige Korrosionsschutzleistung und die gesamte strukturelle Integrität des Turmkörpers zu gewährleisten.
Klicken Sie hier für weitere Informationen!!!
ÜBER UNS
VERPACKUNG & VERSAND
Gular customers
Zertifizierungen
Unsere Dienstleistungen
FAQ
F: Was ist die akzeptable MOQ?
A: Unsere akzeptable MOQ ist 1 Set. Jede Probebestellung in kleiner Menge ist willkommen.
F: Was ist die Lieferzeit?
A: Innerhalb von 25 Tagen nach Erhalt der Anzahlung.
F: Was ist die akzeptable Zahlungsbedingung?
A: TT, L/C, Paypal, Western Union, Money Gram.
F: Können Sie OEM für mich machen?
A: Wir akzeptieren alle OEM-Bestellungen, kontaktieren Sie uns einfach und geben Sie uns Ihr Design, wir werden Ihnen einen angemessenen Preis anbieten.
F: Wann kann ich das Angebot erhalten?
A: Wir erstellen Ihnen normalerweise innerhalb von 24 Stunden nach Erhalt Ihrer Anfrage ein Angebot. Wenn Sie das Angebot sehr dringend benötigen, rufen Sie uns bitte an oder teilen Sie uns dies per E-Mail mit, damit wir Ihre Anfrage vorrangig behandeln können.
F: Ist Ihr Kommunikationsturm-Standard ANSI / TIA/ EIA-222-G?
A: Ja.
F: Ist die Feuerverzinkungsnorm ASTM A 123/153?
A: Ja.
F: Können Sie ein Berechnungsbuch bereitstellen?
A: Ja, aber Sie müssen für das Berechnungsbuch bezahlen.
F: Wie lange ist die Lebensdauer Ihres Produkts?
A: 50 Jahre.
F; Ist die Turmstruktur einheitlich?
A: Nein, wir können sie nach Kundenwunsch entwerfen und produzieren.
F: Was ist Ihre Zahlungsmethode?
A: 30% per T/T als Anzahlung, Restbetrag per T/T oder L/C bei Sicht.
