35M-Integrierte Plattform Monopolturm für das kommunale Verwaltungszentrum
JIAYAO CO., LTD.
Beschreibung des Produkts
PREMIUM STEEL Monopolturm für Telekommunikation und Mobilfunk
Entdecken Sie unseren hochwertigen Monopole Tower, eine fortschrittliche Stahlröhre, die für moderne Telekommunikationsinfrastrukturen entwickelt wurde.
Dieser selbsttragende Kommunikationsturm ist mit einer optimierten Einpolarkonfiguration ausgestattet und verfügt über eine integrierte Arbeitsplattform, sichere Antennenhalterungen,und ein eingebautes Kletterleitersystem für einen sicheren Wartungszugriff.
Unsere Monopolturme sind aus hochwertigem ASTM A36/A572 Gr50- oder S275JR-Blechstahl gefertigt und bieten eine außergewöhnliche Korrosionsbeständigkeit und Verschleißbeständigkeit für eine zuverlässige langfristige Leistung.
Im Vergleich zu herkömmlichen Stahlwänden bietet unser Telekommunikationsmonopol einen deutlich kleineren Fußabdruck, was es zu einer idealen Lösung für städtische Anlagen und platzbeschränkte Standorte macht.
Die JIAYAO Monopol-Türme, die in Standardhöhen von 20 m, 30 m, 40 m oder vollständig individualisierten Konfigurationen erhältlich sind, verbinden ästhetische Anziehungskraft mit robuster Konstruktion, unterstützt durch eine beeindruckende Design-Lebensdauer von 50 Jahren.
Egal, ob Sie 5G-Netzwerke erweitern, die drahtlose Infrastruktur verbessern oder neue Zellstandorte bauen, unsere Stahlmonopoltürme bieten einen unvergleichlichen Wert und eine zuverlässige Leistung.
1.schlüssel Details:
Herkunftsort: Hebei, China (Festland); Markenbezeichnung: Jaoyao oder OEM; Modellnummer: Telecom Tower
Oberflächenbehandlung: Warmtauchen Galvanisiert oder lackiert.
2Verpackung und Lieferung:
Verpackungsdetails: Der Telekommunikationsturm wird nach den Anforderungen des Kunden mit Galvanisiertem Strap verpackt.
Lieferung: In 20 Tagen nach Zahlung aus dem Hafen von Tianjin
Turmteile: Ein Stahlturm ist in mehrere Bündel getrennt.
Schrauben: Verpackungsmaterial ist ein robuster Nylonbeutel oder eine Stahltrommel.
3. Technische Daten
| Entwurf |
| 1. Entwurfscode |
Anwendungsbereiche für die Angabe der Größenordnung und der Größenordnung |
| Struktur Stahl |
| 2. Grade |
Leichtes Stahl |
Hochzugsstahl |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |

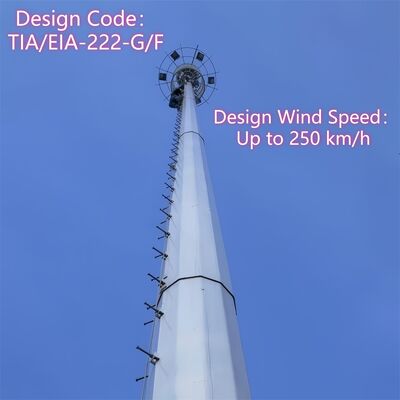

| 3. Entwurf Windgeschwindigkeit |
Bis zu 250 km/h |
| 4. Zulässige Ablenkung |
0.5 ~ 1,0 Grad @ Betriebsgeschwindigkeit |
| 5. Spannungsfestigkeit (Mpa) |
360 bis 510 |
470 bis 630 |
| 6. Leistungsfestigkeit (t≤ 16 mm) (Mpa) |
355 |
235 |
| 7. Verlängerung (%) |
20 |
24 |
| 8. Aufprallstärke KV (J) |
27 ((20°C) --- Q235B ((S235JR) |
27 ((20°C) --- Q345B ((S355JR) |
| 27(0°C)---Q235C(S235J0) |
27 ((0°C) --- Q345C ((S355J0) |
| 27 ((-20°C) --- Q235D ((S235J2) |
27 ((-20°C) --- Q345D ((S355J2) |
| Schrauben und Muttern |
| 9. Grade |
Stufe vier.8, 6.8, 8.8 |
| 10. Normen für mechanische Eigenschaften |
| 10.1 Schrauben |
ISO 898-1 |
| 10.2 Nüsse |
ISO 898-2 |
| 10.3 Waschmaschinen |
ISO 6507-1 |
| 11. Normen für Abmessungen |
| 11.1 Schrauben |
Die in Absatz 1 Buchstabe a genannten Vorschriften gelten nicht für die Verwendung von Kraftfahrzeugen. |
| 11.2 Nüsse |
Einheitliche Kennzeichnung |
| 11.3 Waschmaschinen |
Die in Absatz 1 genannten Vorschriften gelten für die Zulassung von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind. |
| Schweißen |
| 12. Methode |
CO2-geschütztes und unter Wasser geschweißtes Bogenschweißen (SAW) |
| 13. Standard |
AWS D1.1 |
| Markierung |
| 14. Methode der Kennzeichnung der Glieder |
Hydraulische Druckpressen |
| Verzinkung |
| 15. Verzinkungsstandard von Stahlprofilen |
ISO 1461 oder ASTM A123 |
| 16. Verzinkungsstandard für Schrauben und Muttern |
ISO 1461 oder ASTM A153 |
| Prüfung |
| 17. Fabrikprüfung |
Zugversuch, Elementeanalyse, Sharpy-Test, Kaltbiegen,
Vorprüfung, Hammerprüfung |
| Kapazität |
| 18Maximale Produktionskapazität |
50,000 TON pro Jahr |
MOBILE Kommunikationsnetze

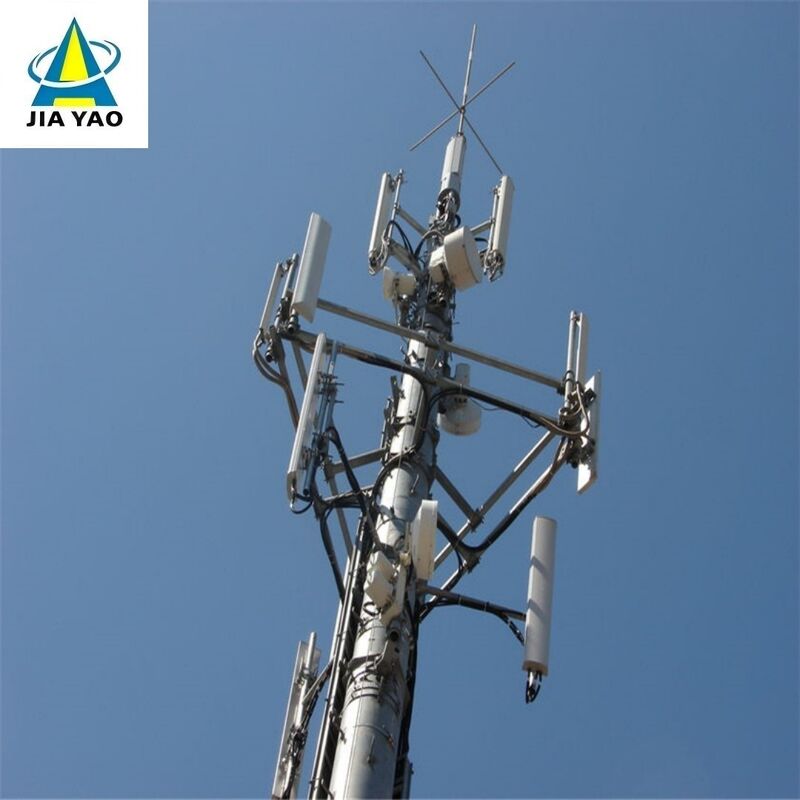

Ideal für 4G LTE und 5G Mobilfunk-Basisstationen, bieten unsere Monopol-Türme eine zuverlässige strukturelle Unterstützung für Multi-Träger-Antennen-Systeme,Einführung einer nahtlosen drahtlosen Abdeckung in städtischen und vorstädtischen Bereichen.
Telekommunikationsinfrastruktur
Perfekt für Telekommunikationsunternehmen und Netzbetreiber, die robuste Towerlösungen für Mikrowellenübertragung, drahtlose Backhaul- und Punkt-zu-Punkt-Kommunikationsverbindungen benötigen.
Fernseh- und Fernsehdienste
Geeignet für FM/AM-Radiosendungen, Fernsehsignalübertragung und digitale Sendeanwendungen, bei denen eine erhöhte Antennenposition für eine optimale Signalverbreitung erforderlich ist.
Städtische und räumlich begrenzte Anlagen
Das kompakte Einpolar-Design macht unsere Monopoletürme zur bevorzugten Wahl für Stadtzentren, Geschäftsviertel, Autobahnen,und Wohngebiete, in denen es unerlässlich ist, die visuellen Auswirkungen und die Landnutzung zu minimieren.
" Style="Padding: 0px 4px;">
MOBILE Kommunikationsnetze
Ideal für 4G LTE und 5G Mobilfunk-Basisstationen, bieten unsere Monopol-Türme eine zuverlässige strukturelle Unterstützung für Multi-Träger-Antennen-Systeme,Einführung einer nahtlosen drahtlosen Abdeckung in städtischen und vorstädtischen Bereichen.
Telekommunikationsinfrastruktur
Perfekt für Telekommunikationsunternehmen und Netzbetreiber, die robuste Towerlösungen für Mikrowellenübertragung, drahtlose Backhaul- und Punkt-zu-Punkt-Kommunikationsverbindungen benötigen.
Fernseh- und Fernsehdienste
Geeignet für FM/AM-Radiosendungen, Fernsehsignalübertragung und digitale Sendeanwendungen, bei denen eine erhöhte Antennenposition für eine optimale Signalverbreitung erforderlich ist.
Städtische und räumlich begrenzte Anlagen
Das kompakte Einpolar-Design macht unsere Monopoletürme zur bevorzugten Wahl für Stadtzentren, Geschäftsviertel, Autobahnen,und Wohngebiete, in denen es unerlässlich ist, die visuellen Auswirkungen und die Landnutzung zu minimieren.
Was ist der Hauptkörper des Monopolturms?
Der Hauptkörper eines Monopolturms ist ein einzelner, selbsttragbare feste/halbfeste Welle, die die Kernlasttragstruktur des Turms bildet und für den städtischen Gebrauch zugeschnitten ist.Es ist typischerweise aus hochfesten Walzplatten (Q345B/ASTM A500 Grade B) hergestellt und hat eine zylindrische oder geschweißte polygonale Form (Durchmesser 0.5 ‰ 2 m, nach Turmhöhe skaliert) mit einer spitzen Konie (auf der Oberseite etwas schmaler) zur Optimierung des Windwiderstands (bis zu 180 km/h).Seine Höhe reicht von 10 m bis 60 m (anpassbar für 5G-Mikrostationen oder städtische Kommunikationsknotenpunkte), und dient als grundlegender Rahmen für die Integration aller Hilfskomponenten des Monopolturms.
Was ist der Unterflansch, die Leiter und die Plattform des Monopolturms?

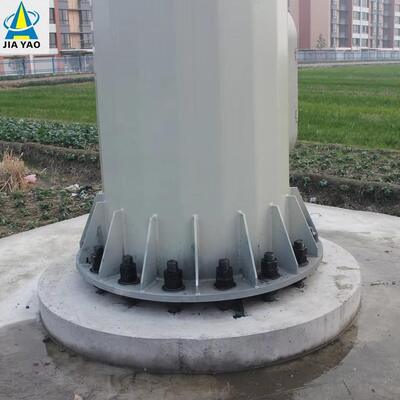

1.Bottom Flange: Es handelt sich um ein schweres Stahlbauteil, das an der Basis der MonopolHauptschacht geschweißt ist und als wichtige Verbindung zwischen Turmkörper und Betonfundament dient.aus hochfester Stahl (mit dem Hauptkörper übereinstimmend) und mit Korrosionsbekämpfungsverfahren behandelt, die mit den Ankerbolzen des Fundaments ausgerichtet sind, um den Turm senkrecht zu befestigen und die gesamte Struktur- und Ausrüstungsbelastung auf den Boden zu übertragen und so die allgemeine Stabilität des Turms zu gewährleisten.
2.Leiter: Ein eingebautes, in die Hauptwelle des Monopols integriertes, aus korrosionsbeständigem verzinktem Stahl gebautes, mit einem professionellen Sturzschutzsystem ausgestattetes, internes Kletterleiter.Es bietet ausschließlich für zertifiziertes Wartungspersonal einen sicheren vertikalen Zugangsweg für die Inspektion von Türmen, die Installation und Reparatur von Geräten,und seine Integrität ist ein Schlüsselpunkt der regelmäßigen Wartung des Turms.

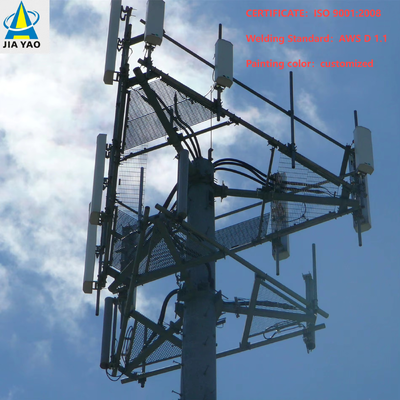

3.Plattform: Der Monopolturm ist mit kompakten, integrierten Stahlplattformen (auf Projektbedarf angepasst) ausgestattet, die auf der Hauptwelle in bestimmten Höhen montiert sind.aus Stahl, mit einem Durchmesser von mehr als 600 mm, dienen diese Plattformen als stabile Arbeitsplätze für die Installation, Wartung und Inspektion von Telekommunikationsgeräten (z. B. 5G-Antennen, Mikrowellengeräte) und Überwachungsgeräten.Konzipiert, um dem ultra-kompakten Fußabdruck des Monopols zu entsprechen, maximieren sie den Betriebskomfort, ohne das schlanke, unaufdringliche Stadtdesign des Turms zu beeinträchtigen.
Was ist der Hauptkörper des Monopolturms nach Hot Dip Galvanized?

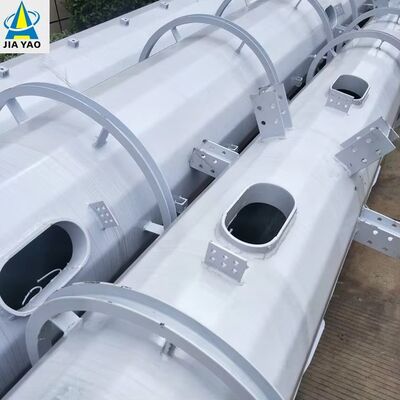

Nach der Heißtauchenverzinkungder Hauptkörper des Monopolturms bleibt der Kern eines einzigzylinderförmigen/polygonalen Stahlschachts (aus hochfesten Walzplatten Q345B/ASTM A500 Klasse B) mit einer konischen Konstruktion, wobei die Strukturform, die Abmessungen und die Tragfähigkeit vollständig erhalten bleiben.mit einer Dicke von mehr als 0,15 mm,Diese verzinkte Schicht bildet eine korrosionsbeständige Barriere, die das Stahlsubstrat wirksam vor städtischen Schadstoffen, Feuchtigkeit und Erosion der Außenumgebung schützt.Verlängerung der Lebensdauer des Hauptkörpers auf mehr als 25 JahreDer verzinkte Hauptkörper behält auch die strukturelle Steifigkeit der ursprünglichen Stahlwelle bei, und alle geschweißten Verbindungen (AWS D1.1-konform) gleichermaßen verzinkt sind, um eine gleichbleibende Korrosionsbeständigkeit und die gesamte strukturelle Integrität des Turmkörpers zu gewährleisten.
Bitte klicken Sie hier für weitere Informationen!!!
Über das Unternehmen
Verpackung und Versand
Kunden von Gular
Zertifizierungen
Unsere Dienstleistungen
Häufig gestellte Fragen
F: Was ist die akzeptable MOQ?
A: Unsere akzeptable MOQ ist 1 Satz. Jede Versuchsbestellung in kleiner Menge ist willkommen.
F: Wie ist die Lieferzeit?
A: Innerhalb von 25 Tagen nach Eingang der Einzahlung.
F: Welche Zahlungsfrist ist zulässig?
A: TT, L/C, Paypal, Western Union, Money Gram.
F: Können Sie OEM für mich machen?
A: Wir akzeptieren alle OEM-Bestellungen, kontaktieren Sie uns einfach und geben Sie mir Ihr Design, wir bieten Ihnen einen günstigen Preis.
F: Wann kann ich das Angebot erhalten?
A:Wir zitieren Sie in der Regel innerhalb von 24 Stunden, nachdem wir Ihre Anfrage erhalten haben. Wenn Sie dringend ein Angebot benötigen, rufen Sie uns bitte an oder schreiben Sie uns, damit wir Ihre Anfrage als Priorität betrachten können.
F: Ist der Strukturstandard Ihres Kommunikationsturms ANSI/TIA/EIA-222-G?
A: Ja.
F: Der Standard für die Verzinkung mit heißem Tauchen ist ASTM A 123/153?
A: Ja.
F: Können Sie ein Berechnungsbuch zur Verfügung stellen?
A: Ja, aber Sie müssen für das Kalkulationsbuch bezahlen
F: Wie lang ist die Lebensdauer Ihres Produktes?
A: 50 Jahre.
F: Ist die Struktur des Turms einheitlich?
A: Nein, wir können es nach Kundenwunsch entwerfen und produzieren.
F: Welche Zahlungsmethode haben Sie?
A:30% per T/T als Anzahlung, Saldo per T/T oder L/C bei Ankunft.
