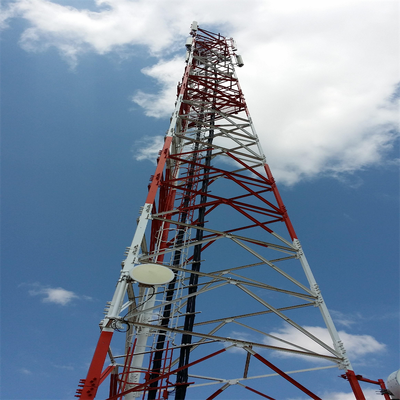

Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion

Ich bin online Chat Jetzt

Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion

Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion
Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion

Großes Bild :  Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion

Produktdetails:
Herkunftsort: China
Markenname: JIAYAO
Zertifizierung: ISO9001:2008 SGS COC
Modellnummer: 3-beiniger Winkelturm
Zahlung und Versand AGB:
Min Bestellmenge: >=4 Tonnen
Preis: >=4 Tons,US$1300;>=100 Tons,US$1000
Verpackung Informationen: 20GP oder 40HQ
Lieferzeit: Lieferzeit: 30 Tage nach Erhalt der Anzahlung von 30 %
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 500 Tonnen pro Monat
Kontakt Plaudern Sie Jetzt

Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion

Beschreibung
Produktname: Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit Standard: ANSI/TIA-222-G/H/F, EN 1991-1-4 und EN 1993-3-1
Galvanisierungsstandard: ASTM A123/ ISO 1461 Material: Winkelstahl Q235 Q355 Q420 ASTM A36 A572 Gr50
Muttern und Schrauben: Note 8,8/6,8/4,8 Windgeschwindigkeit: ≥60M/S
Höhe: Anpassbar (normalerweise 10 m bis 100 m) Lebensdauer: Mehr als 20 Jahre

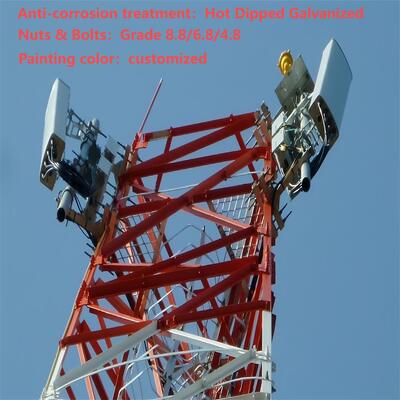

Korrosionsschutzbehandlung: Feuerverzinkt Standardkonformität: Erfüllt ISO- und IEC-Standards
Antennenlast: Bis zu 12 Antennen Fundamenttyp: Betonsockel

Selbsttragender 3-beiniger Winkelstahl-Kommunikationsturm für 5G-Telekommunikationsbasisstation mit feuerverzinkter Stahlkonstruktion

Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion



Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion

Der 3-beinige Winkelstahlturmgehört zum technischen Gebiet der Herstellung von Kommunikationsausrüstung, insbesondere zu einem dreieckigen drahtlosen Kommunikationsturm, der einen Turmkörper, eine Blitzschutzstange umfasst. Der Turmkörper besteht aus dreieckigen Turmkörperüberlappungen, die Turmfüße des Turmkörpers sind am Boden befestigt, die Blitzschutzstange ragt aus der Turmkörperspitze heraus. Der Turmkörper ist die Turmkörperüberlappung mit gleichem oder einmal variablem Gefälle. Der Turmkörperschnitt ist ein Winkelstahl, ein gleichseitiges Dreieck der Querverbindungsstruktur. Der Turmkörper ist mit mehreren Arbeitsplattformen sequenziell von oben nach unten versehen. Das Gebrauchsmuster offenbart einen dreieckigen drahtlosen Kommunikationsturm mit den Vorteilen Sicherheit und Zuverlässigkeit sowie einfacher Struktur.
Produktbeschreibung

Design
1. Auslegungsnorm ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
Strukturstahl
2. Güte Baustahl Hochfester Stahl

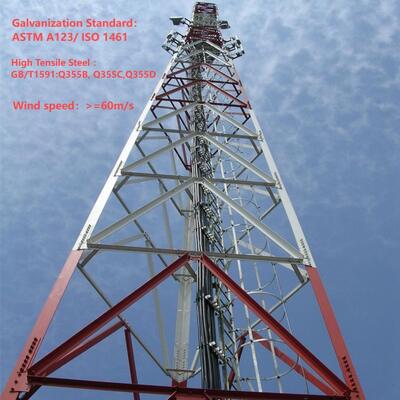

GB/T 700:Q235B, Q235C,Q235D GB/T1591:Q355B, Q355C,Q355D
ASTM A36 ASTM A572 Gr50
EN10025: S235JR, S235J0,S235J2 EN10025: S355JR, S355J0,S355J2
3. Auslegungswindgeschwindigkeit Bis zu 250 km/h
4. Zulässige Auslenkung 0,5 ~1,0 Grad bei Betriebsgeschwindigkeit
5. Zugfestigkeit (Mpa) 360~510 470~630
6. Streckgrenze (t≤16mm) (Mpa) 235 355
7. Bruchdehnung (%) 20 24
8. Schlagzähigkeit KV (J) 27(20°C)---Q235B(S235JR) 27(20°C)---Q345B(S355JR)
27(0°C)---Q235C(S235J0) 27(0°C)---Q345C(S355J0)
27(-20°C)---Q235D(S235J2) 27(-20°C)---Q345D(S355J2)
Schrauben & Muttern
9. Güte Güte 4.8, 6.8, 8.8
10. Normen für mechanische Eigenschaften
10.1 Schrauben ISO 898-1
10.2 Muttern ISO 898-2
10.3 Unterlegscheiben ISO 6507-1
11. Normen für Abmessungen
11.1 Schrauben DIN7990, DIN931, DIN933
11.2 Muttern ISO4032, ISO4034
11.3 Unterlegscheiben DIN7989, DIN127B, ISO7091
Schweißen
12. Methode CO2-Schutzgasschweißen & Unterpulverschweißen (UP)
13. Norm AWS D1.1
Verzinkung

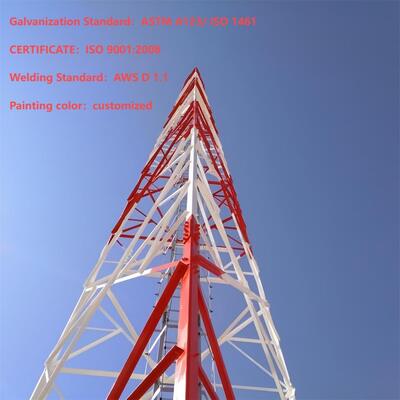

14. Verzinkungsnorm für Stahlprofile ISO 1461 oder ASTM A123
15. Verzinkungsnorm für Schrauben und Muttern ISO 1461 oder ASTM A153

Was ist der Turmkörper aus 3-beinigem Winkelstahl?

Der Körper eines 3-beinigen Winkelstahlturms ist die tragende Kernstruktur des Turms, gekennzeichnet durch eine dreieckige Konfiguration. Er besteht aus drei vertikalen Stahlbeinen (oder Säulen), die oben verbunden sind, mit zusätzlichen Winkelstahlverbindungsgliedern, die die Beine über die gesamte Höhe verbinden. Typischerweise aus verzinkten Stahlprofilen gefertigt, ist der Körper so konstruiert, dass er sowohl vertikale Lasten (z. B. das Gewicht von Antennen, Geräten und des Turms selbst) als auch horizontale Lasten (z. B. Wind-, Schnee- oder seismische Kräfte) effizient aufnehmen kann. Seine Winkelkonstruktion und sein dreieckiges Gerüst bieten außergewöhnliche Stabilität, selbst unter rauen Umweltbedingungen, während der verzinkte Stahl Korrosionsbeständigkeit und Langlebigkeit gewährleistet. Der Körper dient als primäre Stützstruktur für die Montage von Kommunikations-, Stromübertragungs- oder Überwachungsgeräten.
Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion

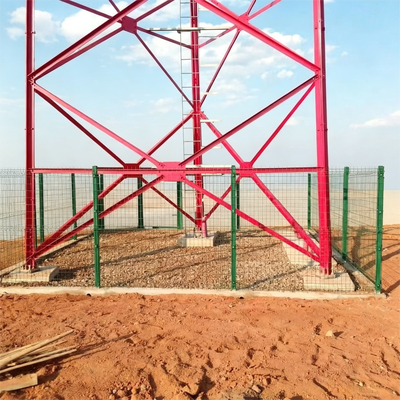

Was ist der Fuß eines 3-beinigen Winkelstahlturms?

Der „Fuß“ eines 3-beinigen Winkelstahlturms bezieht sich auf den Basisbereich jedes vertikalen Beins, der mit dem Fundament des Turms verbunden ist. Er ist eine kritische Komponente, die für die Übertragung des gesamten Gewichts des Turms und seiner Lasten (Geräte, Wind usw.) auf das darunter liegende Fundament verantwortlich ist und sicherstellt, dass die Struktur sicher am Boden verankert ist. Die Füße sind typischerweise mit Anschlussplatten, Schrauben oder Verankerungspunkten konstruiert, die fest am Beton- oder Stahlbetonfundament befestigt werden. Aus hochfestem verzinktem Stahl gefertigt (konsistent mit dem Turmkörper), sind die Füße so konstruiert, dass sie Scher-, Zug- und Druckkräfte aufnehmen und verhindern, dass sich der Turm verschiebt oder umkippt. Ihre Konstruktion ist auf die geologischen Bedingungen des Standorts zugeschnitten und gewährleistet die Kompatibilität mit dem Fundament für maximale Stabilität.
Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion
Was ist Leiter und Kabelrinne eines 3-beinigen Winkelstahlturms?



  • Leiter: Eine Sicherheitszugangskomponente, die entlang des Turmkörpers installiert ist und einen sicheren Weg für Arbeiter bietet, um zur Spitze (oder zu Zwischenplattformen) für Installation, Wartung oder Inspektion zu klettern. Leitern bestehen typischerweise aus verzinktem Stahl für Korrosionsbeständigkeit und Festigkeit, mit Sprossen in Standardabständen für bequemes Klettern. Sie können Sicherheitsmerkmale wie Handläufe, Absturzsicherungssysteme oder Käfiggehäuse enthalten, um Arbeiter vor Stürzen zu schützen.Kabelrinne: Ein struktureller Kanal oder eine Rinne, die am Turmkörper montiert ist und dazu dient, Kabel (z. B. Kommunikationskabel, Stromkabel oder Signaldrähte) zu organisieren, zu unterstützen und zu schützen, die zwischen der Basis des Turms und den Geräten an der Spitze verlaufen. Kabelrinnen halten Kabel ordentlich, verhindern Verheddern oder Beschädigungen durch Umwelteinflüsse (Wind, Regen, UV-Strahlung) und erleichtern den Zugang für die Wartung. Wie andere Turmkomponenten sind sie oft aus verzinktem Stahl gefertigt, um Langlebigkeit und Kompatibilität mit dem korrosionsbeständigen Design des Turms zu gewährleisten. Zusammen verbessern Leiter und Kabelrinne die Funktionalität des Turms, indem sie einen sicheren Zugang und ein effizientes Kabelmanagement ermöglichen.
  • Wie installiert man einen 3-beinigen Winkelstahlturm?Die Installation eines 3-beinigen Winkelstahlturms folgt einem systematischen, sicherheitsorientierten Prozess:


Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion
Standortvermessung und Fundamentvorbereitung: Zuerst wird eine detaillierte Standortvermessung durchgeführt, um den optimalen Standort zu bestimmen, die geologischen Bedingungen zu bewerten und potenzielle Umwelt- oder strukturelle Einschränkungen (z. B. Windgeschwindigkeiten, seismische Aktivität) zu identifizieren. Dann wird ein robustes Fundament (typischerweise Beton oder Stahlbeton) gebaut, das auf das Gewicht und die Lastanforderungen des Turms zugeschnitten ist. Das Fundament muss eben und sicher am Boden verankert sein, um die Füße des Turms zu tragen.

Montage der Turmkomponenten: Vorgefertigte Komponenten (Stahlbeine, Verbindungsglieder, Leiter, Kabelrinne) werden zum Standort transportiert. Der dreieckige Turmkörper wird vor Ort montiert: Die drei Beine werden ausgerichtet, die Winkelverbindungsglieder werden zur Bildung der Turmstruktur angebracht und Hilfskomponenten wie Leiter und Kabelrinne werden während der Montage installiert.

  1. Turmaufrichtung: Kräne oder spezielle Hebezeuge werden verwendet, um den montierten Turm (oder Abschnitte davon, bei höheren Türmen) in eine vertikale Position zu heben. Die Füße des Turms werden sorgfältig mit den Verankerungspunkten des Fundaments ausgerichtet und mit Schrauben oder Ankern befestigt, um den Turm zu fixieren.Geräteinstallation: Die vorgesehenen Geräte (z. B. Antennen, Mikrowellenschüsseln, Stromübertragungsleitungen) werden auf der oberen Plattform des Turms oder an dafür vorgesehenen Montagepunkten montiert. Kabel werden durch die vorinstallierte Kabelrinne geführt und die Geräte mit der Basis verbunden.
  2. Qualitätskontrolle und Sicherheitsprüfungen: Strenge Qualitätskontrollen werden durchgeführt, um die strukturelle Integrität des Turms zu überprüfen (z. B. Festigkeit der Schrauben, Ausrichtung der Komponenten, Korrosionsbeständigkeit). Sicherheitsprotokolle werden während der Installation implementiert (z. B. Absturzsicherung für Arbeiter, Lasttests der Ausrüstung), um die Einhaltung von Industriestandards zu gewährleisten. Abschließende Prüfungen bestätigen, dass der Turm stabil ist, die Geräte ordnungsgemäß installiert sind und alle Systeme wie vorgesehen funktionieren.Prüfung der Verzinkung von Winkelstahltürmen.
  3. Die Verzinkung ist ein entscheidender Prozess für Winkelstahltürme (wie 3-beinige Winkelstahltürme), da sie Korrosionsbeständigkeit bietet und die Lebensdauer der Struktur in rauen Außenumgebungen (z. B. Exposition gegenüber Wind, Regen, Feuchtigkeit und industriellen Schadstoffen) verlängert. Um sicherzustellen, dass die verzinkte Beschichtung Qualitätsstandards erfüllt und wie vorgesehen funktioniert, wird eine Reihe von strengen Prüfverfahren durchgeführt. Bitte klicken Sie hier für weitere Informationen!!!!!!

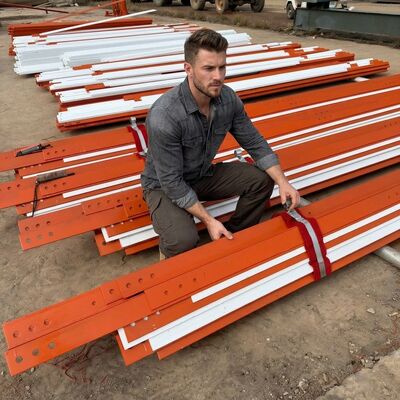

  4. Verpackung & Versand​
  5. Kooperationskunden​​

Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion
Zertifizierungen

​

Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion

Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion
2. Spart Landressourcen, bequeme Standortwahl. 

Kundenspezifische Produkttypen & Vorteile

Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion

Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter StahlkonstruktionSelbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion 1. Geringer Windlastkoeffizient, starke Windbeständigkeit. 

 

Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion

Selbsttragende Türme sind in der Regel 3- oder 4-beinige Türme, und ihr Material ist Stahlrohr oder Winkelstahl. Was die Verbindung betrifft, so werden Rohrkonstruktionstürme über Flansche und Winkelstahltürme über Muttern und Schrauben verbunden. 

Merkmale: 

Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion 1. Geringer Windlastkoeffizient, starke Windbeständigkeit. 



2. Spart Landressourcen, bequeme Standortwahl. 





Bequemer Transport und Installation. 

Rohrstahlturm 1. Exquisite Struktur und prächtiges Aussehen. 
Monopolturm
​
Er zeichnet sich durch einfache Installation aus und kann an eine Vielzahl von komplizierten Feldstandorten angepasst werden.
Abgespannter Turm
 



Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion





Abgespannte Türme haben ein neuartiges Aussehen, und ihr größtes Merkmal ist die Verstärkung durch Stahlseile. Abgespannte Türme sind ein gängiger Typ von Kommunikationstürmen, der wirtschaftlich und praktisch ist. Sie sind leichter und billiger als andere. Sie eignen sich sehr gut für geografisch weite Gebiete. 
Wachturm

Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion

Der Wachturm ist ein multifunktionales Gebäude, das hauptsächlich zur Beobachtung der Umgebung dient und in mehreren Bereichen eine wichtige Rolle spielt. Sein Design betont Harmonie und Einheit mit der natürlichen Umgebung, und der architektonische Stil ist normalerweise auf die umgebende Umgebung abgestimmt. Beobachtungstürme bestehen in der Regel aus Turmkörpern, Plattformen, Türmen und Leitern mit kompakten und langlebigen Strukturen.

Tarnbaumturm Tarnbaumtürme sind auch eine Art künstlicher Bäume von bionischen Baumtürmen, die auf einer Basis wie ein echter Baum plus sorgfältigem Design, wenn sie zwischen echten Bäumen in Aussichtsbereichen, Parks und Plätzen platziert werden, Teil der Natur sind. 

Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion



Merkmale:  1. Exquisite Struktur und prächtiges Aussehen. 
2. Starke strukturelle Stabilität und lange Lebensdauer. 

Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion

Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter StahlkonstruktionSelbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion

3. Geringe Flächenabdeckung und großer wirtschaftlicher Effekt.
Unsere Dienstleistungen

Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion

JIAYAO CO., LTD. ist ein professioneller Hersteller von Telekommunikationstürmen, der nach ISO9001 zertifiziert ist. Wir sind bestrebt, unseren Kunden die optimiertesten Lösungen und die besten Kommunikationstürme anzubieten. Viele Produkte wurden in die USA, nach Europa und in 55 andere Länder exportiert.
Wir sind spezialisiert auf die Entwicklung und Herstellung von Winkelstahltürmen, Rohrkonstruktionstürmen, Monopoltürmen, Kiefernbaumtürmen, abgespannten Türmen und Wachtürmen. Unsere Abteilungen umfassen Design, F&E, Inspektion, Labor, Qualitätskontrolle, Verzinkung und Stahlkonstruktion. Unsere Rohstoffe stammen von bekannten Stahlwerken in China: HBIS Group, Baowu Steel Group, Shougang Group.
​
FAQ
F: Was ist die akzeptable MOQ?
A: Unsere akzeptable MOQ ist 1 Set. Jede Probebestellung in kleiner Menge ist willkommen.

Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion

Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion

F: Was ist die Lieferzeit?

A: Innerhalb von 25 Tagen nach Erhalt der Anzahlung.
F: Was ist die akzeptable Zahlungsfrist?

A: TT, L/C, Paypal, Western Union, .Selbsttragender, dreibeiniger Eckstahl-Kommunikationsturm für 5G-Telekommunikations-Basisstation mit feuerverzinkter Stahlkonstruktion



F: Können Sie OEM für mich machen?

A: Wir akzeptieren alle OEM-Bestellungen, kontaktieren Sie uns einfach und geben Sie uns Ihr Design, wir bieten Ihnen einen angemessenen Preis.
F: Wann kann ich das Angebot erhalten?

A: Wir erstellen Ihnen normalerweise innerhalb von 24 Stunden nach Eingang Ihrer Anfrage ein Angebot. Wenn Sie das Angebot sehr dringend benötigen, rufen Sie uns bitte an oder teilen Sie uns dies per E-Mail mit, damit wir Ihre Anfrage vorrangig behandeln können.
F: Ist Ihr Kommunikationsturm nach dem Standard ANSI / TIA/ EIA-222-G strukturiert?

A: Ja.
F: Ist die Feuerverzinkungsnorm ASTM A 123/153?

A: Ja.
F: Können Sie ein Berechnungsbuch bereitstellen?

A: Ja, aber Sie müssen für das Berechnungsbuch bezahlen.
F: Wie lange ist die Lebensdauer Ihres Produkts?

A: 50 Jahre.
F: Was ist Ihre Zahlungsmethode?

A: Nein, wir können sie nach Kundenwunsch entwerfen und produzieren.
F: Was ist Ihre Zahlungsmethode?

A: 30% per T/T als Anzahlung, Restbetrag per T/T oder L/C bei Sicht.
