20m-40m Industrielle Monopol-Telekommunikationsturm mit interner Kletterleiter und Wartungsplattform für städtische Smart City Basisstation
JIAYAO CO.,LTD
Produktbeschreibung
PREMIUM STAHL MONOPOLTURM FÜR TELEKOMMUNIKATION & MOBILKOMMUNIKATION
Entdecken Sie unseren hochwertigen Monopolturm, eine fortschrittliche rohrförmige Stahlkonstruktion, die für moderne Telekommunikationsinfrastrukturen entwickelt wurde.
Dieser freitragende Kommunikationsturm ist mit einer stromlinienförmigen Einzelmastkonfiguration ausgestattet und verfügt über eine integrierte Arbeitsplattform, sichere Antennenhalterungen und ein eingebautes Kletterleitersystem für sicheren Wartungszugang.
Unsere Monopoltürme sind aus hochwertigem ASTM A36/A572 Gr50 oder S275JR Plattenstahl gefertigt und bieten außergewöhnliche Korrosions- und Verschleißfestigkeit für eine zuverlässige Langzeitperformance.
Im Vergleich zu herkömmlichen Winkeleisentürmen beanspruchen unsere Telekommunikations-Monopole deutlich weniger Platz und sind somit die ideale Lösung für städtische Installationen und beengte Standorte.
JIAYAO Monopoltürme sind in Standardhöhen von 20m, 30m, 40m oder vollständig kundenspezifischen Konfigurationen erhältlich und kombinieren ästhetische Attraktivität mit robuster Ingenieurskunst – unterstützt durch eine beeindruckende Lebensdauer von 50 Jahren.
Ob Sie 5G-Netzwerke erweitern, drahtlose Infrastrukturen aufrüsten oder neue Mobilfunkstandorte bauen, unsere Stahl-Monopoltürme bieten unübertroffenen Wert und Zuverlässigkeit.
1.Wichtige Details:
Herkunftsort: Hebei, China (Festland) ; Markenname: Jaoyao oder OEM ; Modellnummer: Telekommunikationsturm
Oberflächenbehandlung: Feuerverzinkt oder lackiert.
2.Verpackung & Lieferung:
Verpackungsdetails: Der Telekommunikationsturm wird gemäß den Kundenanforderungen mit verzinkten Bändern gebündelt.
Lieferung: Versand innerhalb von 20 Tagen nach Zahlung vom Hafen Tianjin
Turmteile: Ein Stahlturm ist in mehrere Bündel unterteilt.
Schrauben: Verpackungsmaterial ist ein robuster Nylonbeutel oder eine Stahltonne.
3. Technische Daten
| Konstruktion |
| 1. Konstruktionsnorm |

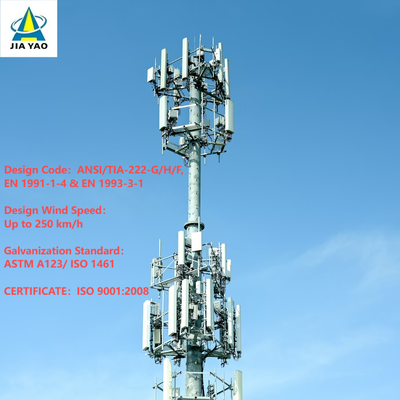

ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Konstruktionsstahl |
| 2. Güte |
Baustahl |
Hochfester Stahl |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Ausgelegte Windgeschwindigkeit |
Bis zu 250 km/h |
| 4. Zulässige Durchbiegung |
0,5 ~1,0 Grad bei Betriebsgeschwindigkeit |
| 5. Zugfestigkeit (Mpa) |
360~510 |
470~630 |
| 6. Streckgrenze (t≤16mm) (Mpa) |
355 |
235 |
| 7. Bruchdehnung (%) |
20 |
24 |
| 8. Schlagzähigkeit KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Schrauben & Muttern |
| 9. Güte |
Güte 4.8, 6.8, 8.8 |
| 10. Normen für mechanische Eigenschaften |
| 10.1 Schrauben |
ISO 898-1 |
| 10.2 Muttern |
ISO 898-2 |
| 10.3 Unterlegscheiben |
ISO 6507-1 |
| 11. Normen für Abmessungen |
| 11.1 Schrauben |
DIN7990, DIN931, DIN933 |
| 11.2 Muttern |
ISO4032, ISO4034 |
| 11.3 Unterlegscheiben |
DIN7989, DIN127B, ISO7091 |
| Schweißen |
| 12. Verfahren |
CO2-Schutzgasschweißen & Unterpulverschweißen (UP) |
| 13. Norm |
AWS D1.1 |
| Kennzeichnung |
| 14. Verfahren zur Kennzeichnung der Bauteile |
Hydraulisches Pressstanzen |
| Verzinkung |
| 15. Verzinkungsnorm für Stahlprofile |
ISO 1461 oder ASTM A123 |
| 16. Verzinkungsnorm für Schrauben und Muttern |
ISO 1461 oder ASTM A153 |
| Prüfung |
| 17. Werksprüfung |
Zugversuch, Elementaranalyse, Kerbschlagbiegeversuch, Kaltbiegeversuch,
Preece-Test, Hammer-Test |
| Kapazität |
| 18. Maximale Produktionskapazität |
50.000 TON pro Jahr |
MOBILKOMMUNIKATIONSNETZE
Ideal für 4G LTE und 5G Mobilfunkbasisstationen, bieten unsere Monopoltürme eine zuverlässige strukturelle Unterstützung für Antennensysteme mit mehreren Betreibern und ermöglichen eine nahtlose drahtlose Abdeckung in städtischen und vorstädtischen Gebieten.
TELEKOMMUNIKATIONSINFRASTRUKTUR
Perfekt für Telekommunikationsanbieter und Netzbetreiber, die robuste Turmlösungen für Mikrowellenübertragung, drahtlose Backhaul- und Punkt-zu-Punkt-Kommunikationsverbindungen benötigen.
RUNDFUNK- & ÜBERTRAGUNGSDIENSTE
Geeignet für FM/AM-Radioübertragung, Fernsehsignalübertragung und digitale Rundfunk-Anwendungen, die eine erhöhte Antennenpositionierung für optimale Signalverbreitung erfordern.
STÄDTISCHE & PLATZBESCHRÄNKTE INSTALLATIONEN
Das kompakte Einzelmastdesign macht unsere Monopoltürme zur bevorzugten Wahl für Stadtzentren, Gewerbegebiete, Autobahnen und Wohngebiete, in denen die Minimierung des visuellen Eindrucks und der Flächennutzung unerlässlich ist.
" style="padding: 0px 4px;">
MOBILKOMMUNIKATIONSNETZE
Ideal für 4G LTE und 5G Mobilfunkbasisstationen, bieten unsere Monopoltürme eine zuverlässige strukturelle Unterstützung für Antennensysteme mit mehreren Betreibern und ermöglichen eine nahtlose drahtlose Abdeckung in städtischen und vorstädtischen Gebieten.
TELEKOMMUNIKATIONSINFRASTRUKTUR
Perfekt für Telekommunikationsanbieter und Netzbetreiber, die robuste Turmlösungen für Mikrowellenübertragung, drahtlose Backhaul- und Punkt-zu-Punkt-Kommunikationsverbindungen benötigen.
RUNDFUNK- & ÜBERTRAGUNGSDIENSTE
Geeignet für FM/AM-Radioübertragung, Fernsehsignalübertragung und digitale Rundfunk-Anwendungen, die eine erhöhte Antennenpositionierung für optimale Signalverbreitung erfordern.
STÄDTISCHE & PLATZBESCHRÄNKTE INSTALLATIONEN
Das kompakte Einzelmastdesign macht unsere Monopoltürme zur bevorzugten Wahl für Stadtzentren, Gewerbegebiete, Autobahnen und Wohngebiete, in denen die Minimierung des visuellen Eindrucks und der Flächennutzung unerlässlich ist.
⇔Was ist der Hauptkörper eines Monopolturms?
Der Hauptkörper eines Monopolturms ist eine einzelne, freitragende massive/halbmassive Säule, die die zentrale tragende Struktur des Turms bildet und für den städtischen Einsatz maßgeschneidert ist. Er wird typischerweise aus hochfesten gewalzten Stahlplatten (Q345B/ASTM A500 Grade B) gefertigt und hat eine zylindrische oder geschweißte polygonale Form (Durchmesser 0,5–2 m, skaliert nach Turmhöhe) mit einer konischen Form (oben etwas schmaler), um die Windlastbeständigkeit (bis zu 180 km/h) zu optimieren. Seine Höhe reicht von 10 m bis 60 m (kundenspezifisch für 5G-Mikrostationen oder städtische Kommunikationsknotenpunkte) und dient als Grundgerüst für die Integration aller Hilfskomponenten des Monopolturms.
⇔Was sind der Bodenflansch, die Leiter und die Plattform eines Monopolturms?
1.Bodenflansch: Dies ist eine hochbelastbare Stahlkomponente, die an der Basis des Hauptschafts des Monopols angeschweißt ist und als kritische Verbindung zwischen dem Turmkörper und dem Betonfundament dient. Hergestellt aus hochfestem Stahl (passend zum Hauptkörper) und mit Korrosionsschutzverfahren behandelt, richtet er sich nach den Ankerbolzen des Fundaments aus, um den Turm vertikal zu sichern und die gesamten strukturellen und Ausrüstungslasten auf den Boden zu übertragen, um die Gesamtstabilität des Turms zu gewährleisten.

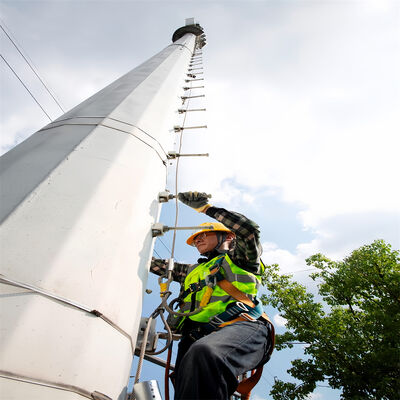

2.Leiter: Dies ist eine eingebaute interne Kletterleiter, die in den Hauptschaft des Monopols integriert ist. Sie besteht aus korrosionsbeständigem verzinktem Stahl und ist mit einem professionellen Absturzsicherungssystem ausgestattet. Sie ist ausschließlich für zertifiziertes Wartungspersonal bestimmt und bietet einen sicheren vertikalen Zugangsweg für die Turminspektion, die Installation und Reparatur von Geräten. Ihre Integrität ist ein wichtiger Schwerpunkt der regelmäßigen Turmwartung.

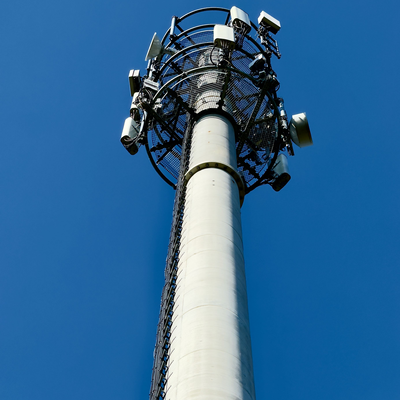

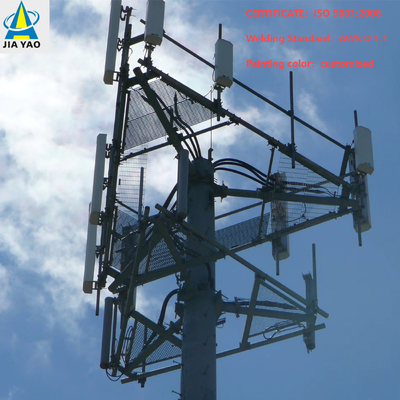

3.Plattform: Der Monopolturm ist mit kompakten, integrierten Stahlplattformen (kundenspezifisch nach Projektanforderungen) ausgestattet, die in bestimmten Höhen am Hauptschaft montiert sind. Diese Plattformen sind aus verzinktem Stahl für Langlebigkeit gefertigt und dienen als stabile Arbeitsbereiche für die Installation, Wartung und Inspektion von Telekommunikationsgeräten (z. B. 5G-Antennen, Mikrowellengeräte) und Überwachungsausrüstung. Sie sind so konzipiert, dass sie auf den ultrakompakten Fußabdruck des Monopols passen und maximieren die betriebliche Bequemlichkeit, ohne das schlanke, unauffällige städtische Design des Turms zu beeinträchtigen.

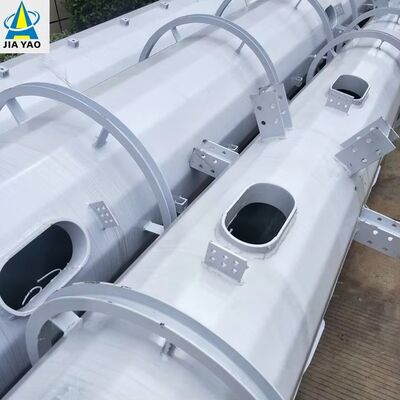

⇔Wie sieht der Hauptkörper eines Monopolturms nach dem Feuerverzinken aus?
Nach dem Feuerverzinken bleibt der Hauptkörper des Monopolturms die zentrale zylindrische/polygonale Stahlwelle (gefertigt aus hochfesten gewalzten Stahlplatten Q345B/ASTM A500 Grade B) mit konischem Design, und seine strukturelle Form, Abmessungen und tragende Leistung bleiben vollständig erhalten. Die wesentliche Änderung besteht darin, dass seine gesamte Stahlfläche mit einer gleichmäßigen, dichten Zinkbeschichtung gemäß der Norm ASTM A123 überzogen ist. Diese verzinkte Schicht bildet eine korrosionsbeständige Barriere, die das Stahlsubstrat wirksam vor städtischen Schadstoffen, Feuchtigkeit und Umwelteinflüssen im Freien schützt und die Lebensdauer des Hauptkörpers auf über 25 Jahre verlängert. Der verzinkte Hauptkörper behält auch die strukturelle Steifigkeit der ursprünglichen Stahlwelle bei, und alle Schweißnähte (gemäß AWS D1.1) sind ebenfalls verzinkt, um eine gleichmäßige Korrosionsschutzleistung und die gesamte strukturelle Integrität des Turmkörpers zu gewährleisten.
Bitte klicken Sie hier für weitere Informationen!!!
ÜBER UNSER UNTERNEHMEN
VERPACKUNG & VERSAND
Reguläre Kunden
Zertifizierungen
Unsere Dienstleistungen
FAQ
F: Was ist die akzeptable MOQ?
A: Unsere akzeptable MOQ ist 1 Set. Jede Probebestellung in kleiner Menge ist willkommen.
F: Was ist die Lieferzeit?
A: Innerhalb von 25 Tagen nach Erhalt der Anzahlung.
F: Was ist die akzeptable Zahlungsbedingung?
A: TT, L/C, Paypal, Western Union, .
F: Können Sie OEM für mich machen?
A: Wir akzeptieren alle OEM-Bestellungen, kontaktieren Sie uns einfach und geben Sie uns Ihr Design, wir werden Ihnen einen angemessenen Preis anbieten.
F: Wann kann ich das Angebot erhalten?
A: Wir zitieren Sie normalerweise innerhalb von 24 Stunden nach Erhalt Ihrer Anfrage. Wenn Sie sehr dringend ein Angebot benötigen, rufen Sie uns bitte an oder teilen Sie uns dies per E-Mail mit, damit wir Ihre Anfrage vorrangig behandeln können.
F: Ist Ihr Kommunikationsturm nach dem Industriestandard ANSI / TIA/ EIA-222-G?
A: Ja.
F: Ist die Norm für Feuerverzinkung ASTM A 123/153?
A: Ja.
F: Können Sie ein Berechnungsbuch bereitstellen?
A: Ja, aber Sie müssen für das Berechnungsbuch bezahlen.
F: Wie lange ist die Lebensdauer Ihres Produkts?
A: 50 Jahre.
F: Ist die Struktur des Turms einheitlich?
A: Nein, wir können ihn nach Kundenwunsch entwerfen und produzieren.
F: Was ist Ihre Zahlungsmethode?
A: 30% per T/T als Anzahlung, Restbetrag per T/T oder L/C bei Sicht.
