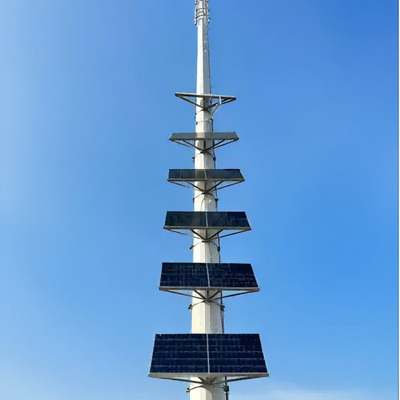

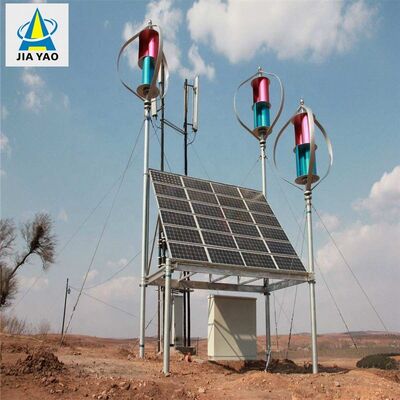

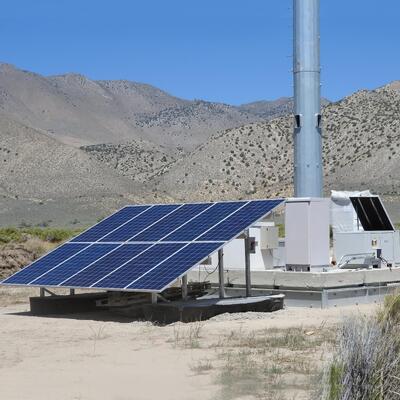

Off-Grid Solarstrom-Monopolmast mit integriertem Batteriespeichergestell und industrietauglichen Hybrid-Energiehalterungen für 5G-Standorte in abgelegenen Gebieten
JIAYAO CO.,LTD
Produktbeschreibung
1.Wichtige Details:
Herkunftsort: Hebei, China (Festland) ; Markenname: Jaoyao oder OEM ; Modellnummer: Telekommunikationsturm
Oberflächenbehandlung: Feuerverzinkt oder lackiert.
2.Verpackung & Lieferung:
Verpackungsdetails: Der Telekommunikationsturm wird gemäß den Anforderungen des Kunden mit verzinkten Bändern gebündelt.
Lieferung: Versand innerhalb von 20 Tagen nach Zahlung vom Hafen Tianjin
Turmelemente: Ein Stahlturm wird in mehrere Bündel aufgeteilt.
Schrauben: Verpackungsmaterial ist eine robuste Nylontasche oder eine Stahltonne.
3. Technische Daten
| Konstruktion |
| 1. Konstruktionscode |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Baustahl |
| 2. Güte |
Baustahl |
Hochfester Stahl |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Auslegungswindgeschwindigkeit |
Bis zu 250 km/h |
| 4. Zulässige Durchbiegung |
0,5 ~1,0 Grad bei Betriebsdrehzahl |
| 5. Zugfestigkeit (Mpa) |
360~510 |
470~630 |
| 6. Streckgrenze (t≤16mm) (Mpa) |
355 |
235 |
| 7. Bruchdehnung (%) |
20 |
24 |
| 8. Schlagzähigkeit KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Schrauben & Muttern |
| 9. Güte |
Güte 4.8, 6.8, 8.8 |
| 10. Normen für mechanische Eigenschaften |
| 10.1 Schrauben |
ISO 898-1 |
| 10.2 Muttern |
ISO 898-2 |
| 10.3 Unterlegscheiben |
ISO 6507-1 |
| 11. Normen für Abmessungen |
| 11.1 Schrauben |
DIN7990, DIN931, DIN933 |
| 11.2 Muttern |
ISO4032, ISO4034 |
| 11.3 Unterlegscheiben |
DIN7989, DIN127B, ISO7091 |
| Schweißen |
| 12. Methode |
CO2-Schutzgasschweißen & Unterpulverschweißen (UP) |
| 13. Norm |
AWS D1.1 |
| Kennzeichnung |
| 14. Methode der Kennzeichnung der Elemente |
Hydraulisches Pressstanzen |
| Verzinkung |
| 15. Verzinkungsnorm für Stahlprofile |
ISO 1461 oder ASTM A123 |
| 16. Verzinkungsnorm für Schrauben und Muttern |
ISO 1461 oder ASTM A153 |
| Prüfung |
| 17. Werksprüfung |
Zugversuch, Elementaranalyse, Kerbschlagbiegeversuch, Kaltbiegeversuch,
Preece-Test, Hammer-Test |
| Kapazität |
| 18. Maximale Produktionskapazität |
50.000 TON pro Jahr |
⇔Was ist der Hauptkörper eines Monopolmasts?
Der Hauptkörper eines Monopolmasts ist eine einzelne, freitragende massive/halbmassive Welle, die die tragende Kernstruktur des Masts bildet und für den städtischen Einsatz maßgeschneidert ist. Er wird typischerweise aus hochfesten gewalzten Stahlplatten (Q345B/ASTM A500 Grade B) gefertigt und weist eine zylindrische oder geschweißte polygonale Form (Durchmesser 0,5–2 m, skaliert nach Turmhöhe) mit einer konischen Gestaltung (oben etwas schmaler) auf, um die Windlastbeständigkeit (bis zu 180 km/h) zu optimieren. Seine Höhe reicht von 10 m bis 60 m (anpassbar für 5G-Mikrostationen oder städtische Kommunikationsknotenpunkte) und dient als Grundgerüst für die Integration aller Hilfskomponenten des Monopolmasts.
⇔Was sind der Bodenflansch, die Leiter und die Plattform eines Monopolmasts?
1.Bodenflansch: Dies ist eine hochbelastbare Stahlkomponente, die an der Basis des Hauptschafts des Monopolmasts angeschweißt ist und als kritische Verbindung zwischen dem Mastkörper und dem Betonfundament dient. Hergestellt aus hochfestem Stahl (passend zum Hauptkörper) und mit Korrosionsschutzverfahren behandelt, richtet er sich nach den Ankerbolzen des Fundaments aus, um den Mast vertikal zu sichern und die gesamten strukturellen und Ausrüstungslasten auf den Boden zu übertragen, wodurch die Gesamtstabilität des Masts gewährleistet wird.
2.Leiter: Dies ist eine eingebaute interne Kletterleiter, die in den Hauptschaft des Monopolmasts integriert ist, aus korrosionsbeständigem verzinktem Stahl gefertigt und mit einem professionellen Absturzsicherungssystem ausgestattet ist. Ausschließlich für zertifiziertes Wartungspersonal bestimmt, bietet sie einen sicheren vertikalen Zugangsweg für die Inspektion des Masts, die Installation und Reparatur von Geräten, und ihre Integrität ist ein wichtiger Schwerpunkt der regelmäßigen Mastwartung.
3.Plattform: Der Monopolmast ist mit kompakten, integrierten Stahlplattformen (kundenspezifisch nach Projektanforderungen) ausgestattet, die in bestimmten Höhen am Hauptschaft montiert sind. Gefertigt aus verzinktem Stahl für Langlebigkeit, dienen diese Plattformen als stabile Arbeitsbereiche für die Installation, Wartung und Inspektion von Telekommunikationsgeräten (z. B. 5G-Antennen, Mikrowellengeräte) und Überwachungsausrüstung. Entwickelt, um zum extrem kompakten Fußabdruck des Monopolmasts zu passen, maximieren sie den Bedienkomfort, ohne das schlanke, unauffällige städtische Design des Masts zu beeinträchtigen.
⇔Was ist der Hauptkörper eines Monopolmasts nach dem Feuerverzinken?
Nach dem Feuerverzinken bleibt der Hauptkörper des Monopolmasts der zentrale zylindrische/polygonale Stahl-Schaft (gefertigt aus hochfesten gewalzten Stahlplatten Q345B/ASTM A500 Grade B) mit konischer Form, und seine strukturelle Form, Abmessungen und Tragfähigkeit bleiben vollständig erhalten. Die wesentliche Änderung besteht darin, dass seine gesamte Stahlfläche gemäß der Norm ASTM A123 mit einer gleichmäßigen, dichten Zinkbeschichtung überzogen ist. Diese verzinkte Schicht bildet eine korrosionsbeständige Barriere, die das Stahlsubstrat wirksam vor städtischen Schadstoffen, Feuchtigkeit und Umwelteinflüssen schützt und die Lebensdauer des Hauptkörpers auf über 25 Jahre verlängert. Der verzinkte Hauptkörper behält auch die strukturelle Steifigkeit des ursprünglichen Stahl-Schafts bei, und alle Schweißnähte (gemäß AWS D1.1) sind gleichermaßen verzinkt, um eine gleichmäßige Korrosionsschutzleistung und die gesamte strukturelle Integrität des Mastkörpers zu gewährleisten.
