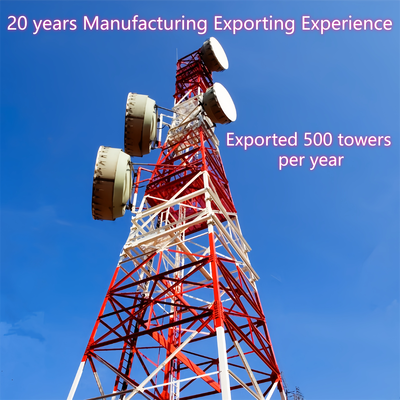

72 m hoch, anpassbarer 4-beiniger Winkelstahlturm für die Signalabdeckung von Rundfunk- und Fernsehsendern

72M Höhe anpassbarer 4-beiniger Winkelstahlmast für Rundfunk-TV-Signalabdeckung

4-beiniger Winkelstahlgittermast ist eine freistehende, hochfeste Stahlkonstruktion, die für die Unterstützung kritischer Infrastrukturen entwickelt wurde. Gekennzeichnet durch seinen quadratischen Vierbeinrahmen und kreuzförmige Gitterverbindungen, dient er weltweit als zuverlässiges Rückgrat für Kommunikation, Stromübertragung und andere industrielle Anwendungen. Im Gegensatz zu abgespannten Masten, die für Stabilität auf externe Drähte angewiesen sind, steht dieses selbsttragende Design unabhängig und ist somit an verschiedene Umgebungen von städtischen Gebieten bis hin zu abgelegenen Regionen anpassbar.

Als Eckpfeiler der modernen Infrastruktur vereint der 4-beinige Winkelstahlgittermast Haltbarkeit, Vielseitigkeit und Praktikabilität, um den wachsenden Anforderungen der Kommunikations-, Energie- und Überwachungssektoren gerecht zu werden. Sein ausgereiftes Design und seine zuverlässige Leistung machen ihn zu einer bevorzugten Wahl für Projekte weltweit.

Produktbeschreibung

Verpackungsdetails: Telekommunikationsturm wird gemäß Kundenanforderungen mit verzinkten Bändern gebündelt.

Lieferung:Versand in 20 Tagen nach Zahlung vom Hafen Tianjin

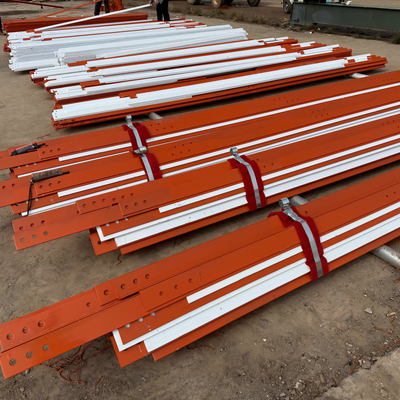

Turmteile: Ein Stahlturm ist in mehrere Bündel aufgeteilt.

Schrauben: Pacrum.lon Beutel oder Stahl

Wir sind spezialisiert auf die Entwicklung und Herstellung von kundenspezifischen Stahltürmen für Telekommunikations-, Überwachungs-, Beobachtungs- und Sicherheitsanwendungen. Unten finden Sie detaillierte Produktinformationen:

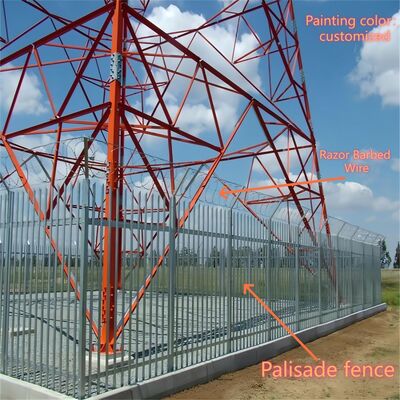

Was ist die Gitterstruktur eines 4-beinigen Winkelstahlmastes?

Die Gitterstruktur eines 4-beinigen Winkelstahlmastes ist ein kreuzförmiges, fachwerkartiges Gerüst, das die vier vertikalen Winkelstahlbeine des Mastes verbindet. Bestehend aus miteinander verbundenen Stahlteilen (typischerweise Winkelstahl oder Gitterstäbe) bildet es ein netzartiges Muster, das Lasten verteilt – einschließlich des Eigengewichts des Mastes, des Gewichts der Ausrüstung, Wind-, seismische Kräfte und Eislasten – gleichmäßig auf alle vier Beine. Diese Struktur ist über die gesamte Höhe des Mastes integriert und ergänzt das konische Design des Mastes (breiter an der Basis, schmaler an der Spitze), um die strukturelle Integrität und Stabilität zu verbessern. Die Gitterkonfiguration gleicht hohe Festigkeit mit geringem Gewicht aus, minimiert den Materialverbrauch und maximiert gleichzeitig die Tragfähigkeit und Widerstandsfähigkeit gegen extreme Umweltbedingungen. Sie erleichtert auch den Luftstrom, reduziert den Windwiderstand und verbessert die Gesamtstabilität des Mastes weiter.

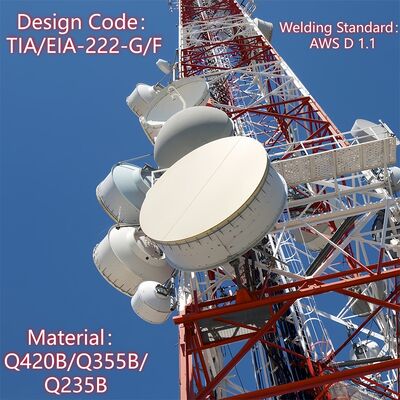

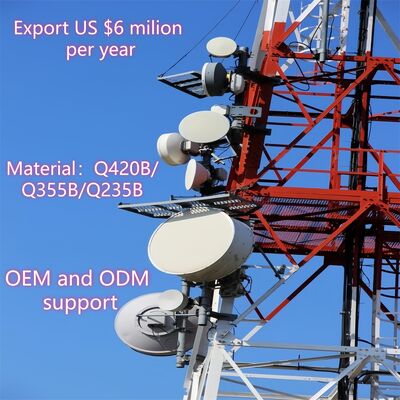

Wie montiert man die MW-Schüssel am 4-beinigen Winkelstahlmast?​

Die Montage einer Mikrowellen(MW)-Schüssel an einem 4-beinigen Winkelstahlmast folgt einem systematischen, sicherheitskonformen Prozess:

1. Vorbereitung vor der Installation: Überprüfen Sie die Tragfähigkeit des Mastes, um sicherzustellen, dass er das Gewicht der MW-Schüssel (einschließlich Schüssel, Montagehalterung und zugehöriger Hardware) tragen kann. Stellen Sie sicher, dass das Design des Mastes relevanten Normen (z. B. TIA/EIA-222-G/F) für die Montage von Geräten entspricht.
2. Montage der Halterung: Befestigen Sie spezielle Antennen-/Mikrowellenhalterungen (mit dem Mast geliefert oder kundenspezifisch gefertigt) an vordefinierten Montagepunkten am Mastkörper oder an der Ausrüstungsplattform. Diese Halterungen werden mit hochfesten Schrauben (gemäß ISO 898 Güte 6.8/8.8) gesichert, um eine feste Verbindung mit der Gitterstruktur oder den Mastbeinen zu gewährleisten.
3. Anheben und Positionieren der Schüssel: Verwenden Sie Kräne oder spezielle Hebezeuge, um die MW-Schüssel auf die Zielhöhe zu heben (typischerweise in den oberen Abschnitten des Mastes oder auf einer speziellen Ausrüstungsplattform). Stellen Sie sicher, dass die Schüssel mit dem beabsichtigten Punkt-zu-Punkt-Kommunikationspfad ausgerichtet ist (passen Sie Azimut und Elevation nach Bedarf an).
4. Befestigen der Schüssel: Befestigen Sie die MW-Schüssel mit kompatibler Hardware an den vorinstallierten Halterungen und ziehen Sie die Schrauben mit kalibrierten Werkzeugen auf das angegebene Drehmoment fest. Stellen Sie sicher, dass die Schüssel eben und stabil ist, ohne Wackeln oder Bewegung.
5. Kabelverlegung und Integration: Führen Sie die Signalkabel der Schüssel durch die integrierten Kabeltrassen des Mastes, um sie vor Umweltschäden zu schützen. Schließen Sie die Kabel an die entsprechenden Geräte (z. B. Sender/Empfänger) an der Mastbasis oder auf einer Zwischenplattform an und stellen Sie eine ordnungsgemäße Isolierung und Wasserdichtigkeit sicher.
6. Endkontrolle: Führen Sie eine Sichtprüfung durch, um sicherzustellen, dass die Schüssel sicher montiert ist, die Halterungen intakt sind und die Kabel ordnungsgemäß organisiert sind. Testen Sie die Signalübertragung der Schüssel, um die Ausrichtung und Funktionalität zu überprüfen, und halten Sie sich während des gesamten Prozesses an die Sicherheitsprotokolle.

Was ist die Hauptstruktur eines 4-beinigen Winkelstahlmastes?

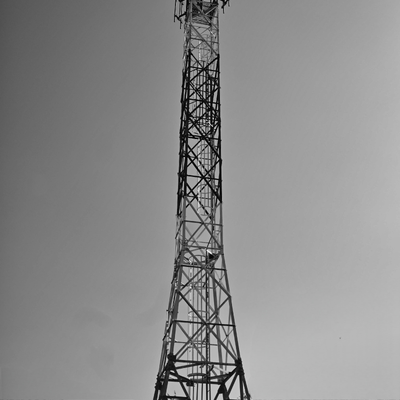

Die Hauptstruktur eines 4-beinigen Winkelstahlmastes ist ein selbsttragendes Gerüst, das auf Stabilität und Tragfähigkeit ausgelegt ist und aus drei Kernkomponenten besteht:

• Vier vertikale Winkelstahlbeine: Die primären tragenden Elemente aus hochwertigem Baustahl (z. B. Q235B, Q345B, Q420; konform mit ASTM A36/A572) und in einer quadratischen Basis angeordnet. Diese Beine übertragen das Gesamtgewicht des Mastes (einschließlich Ausrüstung und Umweltlasten) auf das Fundament.
• Gitterfachwerkverbindungen: Kreuzförmige Stahlteile (Winkelstahl oder Gitterstäbe), die die vier Beine horizontal und diagonal verbinden. Dieses Fachwerk verteilt Lasten gleichmäßig über die Struktur, erhöht die Steifigkeit und widersteht seitlichen Kräften (Wind, seismische Aktivität) und bildet das charakteristische Gittermuster des Mastes.
• Konisches Rahmendesign: Der Mast verjüngt sich allmählich von der Basis zur Spitze (breiter unten, schmaler oben), optimiert die strukturelle Integrität, indem das Material dort konzentriert wird, wo die Lasten am größten sind (an der Basis), und reduziert den Windwiderstand in höheren Lagen.

Zusätzliche Strukturelemente (z. B. Ausrüstungsplattformen, Kletterleitern und Kabeltrassen) sind in den Hauptrahmen integriert, um die praktische Funktionalität zu unterstützen, aber die vier vertikalen Beine und die Gitterfachwerkverbindungen bilden das strukturelle Rückgrat des Mastes.

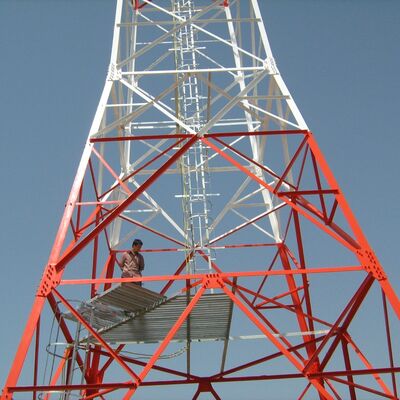

Plattform, Leiter eines 4-beinigen Winkelstahlmastes

A. Plattform

• Zweck: Dient als erhöhter, stabiler Arbeitsbereich für die Installation, Wartung oder Inspektion von Geräten (z. B. MW-Schüsseln, 5G-Antennen, Überwachungsgeräte) und Mastkomponenten. Sie bietet auch einen sicheren Ruheplatz für Arbeiter während des Kletterns.
• Konstruktionsmerkmale: Typischerweise aus verzinktem Stahl gefertigt (konform mit ASTM A123/ISO 1461 für Korrosionsbeständigkeit) und in vorgegebenen Höhen in die Gitterstruktur des Mastes integriert. Plattformen können Sicherheitsgeländer, rutschfeste Oberflächen und Zugangsklappen zur Gewährleistung der Arbeitssicherheit umfassen. Sie sind so konstruiert, dass sie das Gewicht von Arbeitern, Werkzeugen und Geräten tragen und mit der Gesamttragfähigkeit des Mastes übereinstimmen.
• Individualisierung: Kann je nach Projektbedarf an mehreren Höhen hinzugefügt werden (z. B. in der Nähe von Antennenmontagepunkten oder mittig am Mast für Wartungsarbeiten).

B. Leiter

• Zweck: Ein spezielles Zugangssicherheitssystem, das es Arbeitern ermöglicht, den Mast zu besteigen, um Plattformen, Geräte oder obere Abschnitte für Installation, Inspektion oder Reparaturen zu erreichen.
• Konstruktionsmerkmale: Hergestellt aus verzinktem Stahl für Haltbarkeit und Korrosionsbeständigkeit, mit gleichmäßig verteilten Sprossen (gemäß Branchensicherheitsstandards) für bequemes Klettern. Wichtige Sicherheitsmerkmale sind Handläufe, Absturzsicherungssysteme (z. B. Seilführungen für Gurte) und manchmal Käfige zum Schutz vor Stürzen. Die Leiter ist vertikal an den Beinen oder dem Gitterfachwerk des Mastes befestigt und bietet einen sicheren, stabilen Weg.
• Konformität: Entworfen in Übereinstimmung mit Sicherheitsvorschriften und Industriestandards (z. B. TIA/EIA-222-G/F), wobei der Arbeitsschutz beim vertikalen Zugang Priorität hat.

Zusammen verbessern Plattform und Leiter die Nutzbarkeit des Mastes, indem sie einen sicheren und effizienten Zugang zu hochgelegenen Geräten und Komponenten ermöglichen und den laufenden Betrieb und die Wartung unterstützen.

​

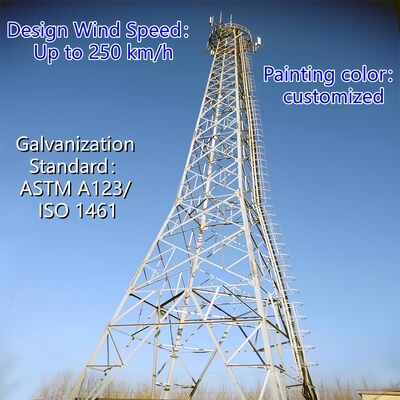

Prüfung der Verzinkung von Winkelstahlmasten

Die Verzinkung ist eine wichtige Oberflächenbehandlung für 4-beinige Winkelstahlgittermasten, die eine langfristige Korrosionsbeständigkeit bietet, um rauen Außenbedingungen standzuhalten und die Lebensdauer des Mastes auf über 20 Jahre zu verlängern. Nachfolgend finden Sie einen vereinfachten Überblick über die Verzinkungsprüfung:

1. Kernprüfungsziele

• Sicherstellung einer ausreichenden Beschichtungsdicke für dauerhaften Korrosionsschutz.
• Überprüfung der Gleichmäßigkeit und starken Haftung der Zinkbeschichtung (verhindert Abblättern/Absplittern).
• Prüfung auf kritische Defekte (z. B. blanker Stahl, Risse, Poren).
• Einhaltung internationaler Standards (ASTM A123, ISO 1461).

2. Wichtige Prüfmethoden (durchgeführt nach der Fabrikation und nach der Installation)

• Beschichtungsdicke: Verwendung von magnetischen Dickenmessgeräten (zerstörungsfrei) oder Mikrometern (nur Stichprobenentnahme, zerstörend); mindestens 85–120 µm (dicker für raue Umgebungen).
• Haftung: Biegeversuch (180°), Hammerprüfung oder Gitterschnittprüfung mit Messer – keine Ablösung der Beschichtung zulässig.
• Sichtprüfung: Überprüfung auf blanken Stahl, Risse, ungleichmäßige Zinkablagerungen oder Verunreinigungen; geringfügige Unregelmäßigkeiten sind zulässig, wenn sie keine Auswirkungen haben.
• Korrosionsbeständigkeit: Salzsprühnebelprüfung (ASTM B117/ISO 9227) für 100–500 Stunden (widersteht Rotrost); optionale Langzeit-Feldversuche.
• Optionale chemische Analyse: AAS/XRF zur Bestätigung von ≥98% Zinkreinheit und zur Erkennung von Verunreinigungen.

3. Konformitätsstandards

Einhaltung von ASTM (A123, B117, A572), ISO (1461, 9227, 898), Mastdesigncodes (TIA/EIA-222-G/F) und lokalen Vorschriften.

4. Nach der Installation Stichproben

• Erneute Messung der Dicke an kritischen Verbindungen.
• Prüfung auf Beschädigungen (Kratzer, Dellen) und bei Bedarf Nachbesserung mit zinkreichem Lack.
• Überprüfung der Beschichtungsintegrität an Schraubenlöchern und stark beanspruchten Bereichen.

Diese Prüfung gewährleistet die Zuverlässigkeit der verzinkten Beschichtung und unterstützt die Leistung des Mastes in Infrastrukturanwendungen.

Bitte klicken Sie hier für weitere Informationen!!!!!!

Verpackung & Versand

Zertifikate

​Bitte klicken Sie hier für weitere Informationen!!!!!!

Kundenspezifische Produkttypen & Vorteile

Freitragender Turm 
Freitragende Türme sind normalerweise 3- oder 4-beinige Türme, und ihr Material ist Stahlrohr oder Winkelstahl. Was die Verbindung betrifft, so wird ein Rohrturm über Flansche verbunden, und ein Winkelstahlturm wird über Muttern und Schrauben verbunden. 
Merkmale: 
1. Geringer Windlastkoeffizient, starke Windbeständigkeit. 
2. Spart Landressourcen, bequeme Standortwahl. 
Bequemer Transport und Installation. 

Rohrstahlturm
Der Rohrturm bezieht sich auf eine selbsttragende Hochstahlkonstruktion mit einer Turmsäule aus Stahlrohren und einem dreieckigen Turmkörperabschnitt. Seine Hauptmerkmale sind, dass die drei Rohrturmsäulen aus Stahlrohren gefertigt sind und der Turmkörperabschnitt dreieckig ist, was eine Hochstahlkonstruktion darstellt, die sich von Winkelstahl unterscheidet.

Monopolmast

Monopolmasten sind eine häufig verwendete Art mit schönem Aussehen, die eine kleine Fläche von 9 bis 18 Quadratmetern abdeckt, kostengünstig ist und von der Mehrheit der Bauherren übernommen wird. Der Turmkörper nimmt einen vernünftigeren Querschnitt an, der durch hochfeste Schrauben oder Überlappung (Gleitverbindung) verbunden ist. Er zeichnet sich durch einfache Installation aus und kann an eine Vielzahl von komplizierten Feldstandorten angepasst werden.

Abgespannter Turm 
Abgespannte Türme haben ein neuartiges Aussehen, und ihr größtes Merkmal ist die Verstärkung durch Stahlseile. Abgespannte Türme sind eine gängige Art von Kommunikationstürmen, die wirtschaftlich und praktisch sind. Sie sind leichter und billiger als andere. Sie eignen sich sehr gut für geografisch weite Gebiete. 

Wachturm
Der Wachturm ist ein multifunktionales Gebäude, das hauptsächlich zur Beobachtung der Umgebung dient und in mehreren Bereichen eine wichtige Rolle spielt. Sein Design betont Harmonie und Einheit mit der natürlichen Umgebung, und der architektonische Stil ist normalerweise auf die Umgebung abgestimmt. Beobachtungstürme bestehen in der Regel aus Turmkörpern, Plattformen, Türmen und Leitern mit kompakten und langlebigen Strukturen.

Tarnbaumturm
Tarnbaumtürme sind auch eine Art künstlicher Bäume, Bionic-Baumtürme, die auf einer Basis wie ein echter Baum plus sorgfältigem Design, wenn sie unter echten Bäumen in einem Aussichtsbereich, Park und Platz platziert werden, Teil der Natur sein werden. 
Merkmale: 
1. Exquisite Struktur und prächtiges Aussehen. 
2. Starke strukturelle Stabilität und lange Lebensdauer. 
3. Geringe Flächenabdeckung und großer wirtschaftlicher Effekt.
