60 m hochbelastbarer, selbsttragender Winkelstahl-Turm mit 4 Beinen und Korrosionsschutz für die industrielle Hafen-Telekommunikationsinfrastruktur

60M Schwerlast-Freistehende Winkelstahl-Korrosionsschutz-4-beinige Turm für Industriehafen-Telekommunikationsinfrastruktur

4-beiniger Winkelstahlgitterturm ist eine freistehende, hochfeste Stahlkonstruktion, die für kritische Infrastrukturunterstützung entwickelt wurde. Gekennzeichnet durch seinen quadratischen Vierbeinrahmen und kreuzweise Gitterverbindungen, dient er weltweit als zuverlässiges Rückgrat für Kommunikation, Stromübertragung und andere industrielle Anwendungen. Im Gegensatz zu abgespannten Türmen, die auf externe Drähte zur Stabilität angewiesen sind, steht dieses freistehende Design unabhängig und ist somit an verschiedene Umgebungen von städtischen Gebieten bis hin zu abgelegenen Regionen anpassbar.

Als Eckpfeiler moderner Infrastruktur vereint der 4-beinige Winkelstahlgitterturm Haltbarkeit, Vielseitigkeit und Praktikabilität, um den wachsenden Anforderungen der Kommunikations-, Energie- und Überwachungssektoren gerecht zu werden. Sein ausgereiftes Design und seine zuverlässige Leistung machen ihn zu einer bevorzugten Wahl für Projekte weltweit.

Produktbeschreibung

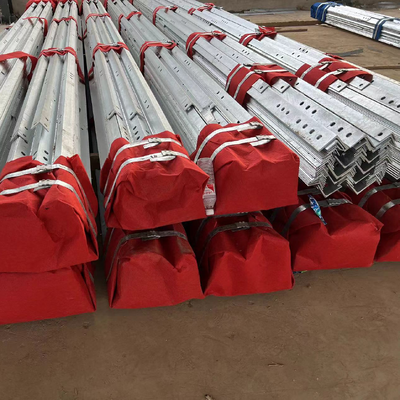

Verpackungsdetails:Telekombasis wird gemäß Kundenanforderungen durch verzinkte Bänder gebündelt.

Lieferung:Versand in 20 Tagen nach Zahlung vom Hafen Tianjin

Turmteile:Ein Stahlturm ist in mehrere Bündel aufgeteilt.

Schrauben: Pacrum.lon Beutel oder Stahl

Wir sind spezialisiert auf die Entwicklung und Herstellung von kundenspezifischen Stahltürmen für Telekommunikations-, Überwachungs-, Beobachtungs- und Sicherheitsanwendungen.Unten finden Sie detaillierte Produktinformationen:

Was ist die Gitterstruktur eines 4-beinigen Winkelstahl-Turms?

Die Gitterstruktur eines 4-beinigen Winkelstahl-Turms ist ein kreuzförmiges, fachwerkartiges Gerüst, das die vier vertikalen Winkelstahlbeine des Turms verbindet. Bestehend aus miteinander verbundenen Stahlteilen (typischerweise Winkelstahl oder Gitterstäbe) bildet es ein netzartiges Muster, das Lasten – einschließlich des Eigengewichts des Turms, des Gewichts der Ausrüstung, Wind-, seismische Kräfte und Eislasten – gleichmäßig auf alle vier Beine verteilt. Diese Struktur ist über die gesamte Höhe des Turms integriert und ergänzt das konische Design des Turms (breiter an der Basis, schmaler an der Spitze), um die strukturelle Integrität und Stabilität zu verbessern. Die Gitterkonfiguration gleicht hohe Festigkeit mit geringem Gewicht aus, minimiert den Materialverbrauch und maximiert gleichzeitig die Tragfähigkeit und Widerstandsfähigkeit gegen extreme Umweltbedingungen. Sie erleichtert auch den Luftstrom, reduziert den Windwiderstand und verbessert weiter die Gesamtstabilität des Turms.

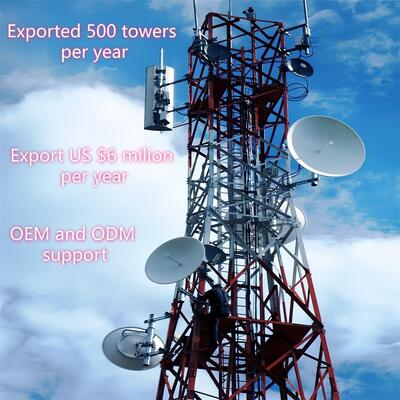

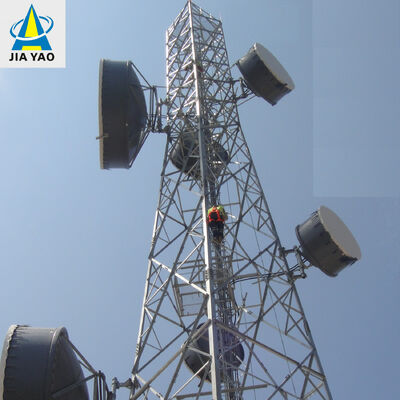

Wie montiert man die MW-Schüssel am 4-beinigen Winkelstahl-Turm?​

Die Montage einer Mikrowellen-Schüssel (MW) an einem 4-beinigen Winkelstahl-Turm folgt einem systematischen, sicherheitskonformen Prozess:

1. Vorbereitung vor der Installation: Überprüfen Sie die Tragfähigkeit des Turms, um sicherzustellen, dass er das Gewicht der MW-Schüssel (einschließlich Schüssel, Montagehalterung und zugehöriger Hardware) tragen kann. Stellen Sie sicher, dass das Design des Turms relevanten Standards (z. B. TIA/EIA-222-G/F) für die Montage von Geräten entspricht.
2. Montage der Halterung: Befestigen Sie spezielle Antennen-/Mikrowellenhalterungen (im Lieferumfang des Turms enthalten oder kundenspezifisch gefertigt) an vordefinierten Montagepunkten am Turmkörper oder an der Geräteplattform. Diese Halterungen werden mit hochfesten Schrauben (gemäß ISO 898 Güte 6.8/8.8) gesichert, um eine feste Verbindung mit der Gitterstruktur oder den Turmbeinen zu gewährleisten.
3. Anheben und Positionieren der Schüssel: Verwenden Sie Kräne oder spezielle Hebezeuge, um die MW-Schüssel auf die Zielhöhe zu heben (typischerweise in den oberen Abschnitten des Turms oder auf einer speziellen Geräteplattform). Stellen Sie sicher, dass die Schüssel mit dem beabsichtigten Punkt-zu-Punkt-Kommunikationspfad ausgerichtet ist (passen Sie Azimut und Elevation nach Bedarf an).
4. Sichern der Schüssel: Befestigen Sie die MW-Schüssel mit kompatibler Hardware an den vormontierten Halterungen und ziehen Sie die Schrauben mit kalibrierten Werkzeugen auf das angegebene Drehmoment fest. Stellen Sie sicher, dass die Schüssel eben und stabil ist, ohne Wackeln oder Bewegung.
5. Kabelverlegung und Integration: Führen Sie die Signalkabel der Schüssel durch die integrierten Kabeltrassen des Turms, um sie vor Umweltschäden zu schützen. Schließen Sie die Kabel an die entsprechenden Geräte (z. B. Sender/Empfänger) an der Turmbasis oder auf einer Zwischenplattform an und stellen Sie eine ordnungsgemäße Isolierung und Wasserdichtigkeit sicher.
6. Endkontrolle: Führen Sie eine Sichtprüfung durch, um sicherzustellen, dass die Schüssel sicher montiert ist, die Halterungen intakt sind und die Kabel ordnungsgemäß organisiert sind. Testen Sie die Signalübertragung der Schüssel, um die Ausrichtung und Funktionalität zu überprüfen, und halten Sie dabei stets die Sicherheitsprotokolle ein.

Was ist die Hauptstruktur eines 4-beinigen Winkelstahl-Turms?

Die Hauptstruktur eines 4-beinigen Winkelstahl-Turms ist ein freistehendes Gerüst, das auf Stabilität und Tragfähigkeit ausgelegt ist und aus drei Kernkomponenten besteht:

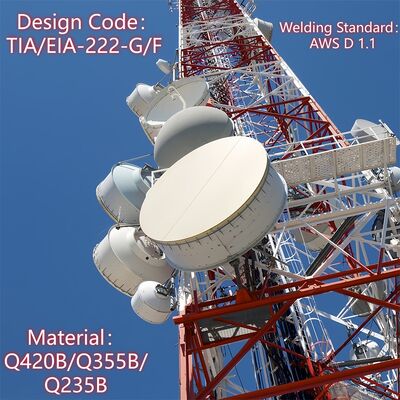

• Vier vertikale Winkelstahlbeine: Die primären tragenden Elemente aus hochwertigem Baustahl (z. B. Q235B, Q345B, Q420; konform mit ASTM A36/A572) und in einer quadratischen Basis angeordnet. Diese Beine übertragen das Gesamtgewicht des Turms (einschließlich Ausrüstung und Umweltlasten) auf das Fundament.
• Gitterfachwerkverbindungen: Kreuzweise angeordnete Stahlteile (Winkelstahl oder Gitterstäbe), die die vier Beine horizontal und diagonal verbinden. Dieses Fachwerk verteilt Lasten gleichmäßig über die Struktur, erhöht die Steifigkeit und widersteht seitlichen Kräften (Wind, seismische Aktivität) und bildet das charakteristische Gittermuster des Turms.

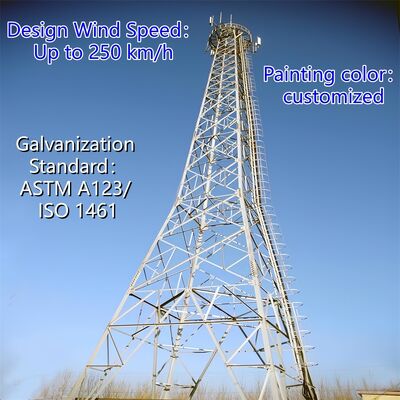

• Konisches Rahmendesign: Der Turm verjüngt sich allmählich von der Basis zur Spitze (breiter unten, schmaler oben), optimiert die strukturelle Integrität, indem das Material dort konzentriert wird, wo die Lasten am größten sind (an der Basis), und reduziert den Windwiderstand in höheren Lagen.

Zusätzliche Strukturelemente (z. B. Geräteplattformen, Kletterleitern und Kabeltrassen) sind in den Hauptrahmen integriert, um die praktische Funktionalität zu unterstützen, aber die vier vertikalen Beine und die Gitterfachwerkverbindungen bilden das strukturelle Rückgrat des Turms.

Plattform, Leiter eines 4-beinigen Winkelstahl-Turms

A. Plattform

• Zweck: Dient als erhöhter, stabiler Arbeitsbereich für die Installation, Wartung oder Inspektion von Geräten (z. B. MW-Schüsseln, 5G-Antennen, Überwachungsgeräte) und Turmkomponenten. Sie bietet auch einen sicheren Ruheplatz für Arbeiter während des Kletterns.
• Konstruktionsmerkmale: Typischerweise aus verzinktem Stahl gefertigt (konform mit ASTM A123/ISO 1461 für Korrosionsbeständigkeit) und in die Gitterstruktur des Turms in bestimmten Höhen integriert. Plattformen können Sicherheitsgeländer, rutschfeste Oberflächen und Zugangsklappen enthalten, um die Sicherheit der Arbeiter zu gewährleisten. Sie sind so konstruiert, dass sie das Gewicht von Arbeitern, Werkzeugen und Geräten tragen, im Einklang mit der Gesamttragfähigkeit des Turms.
• Anpassung: Kann je nach Projektbedarf auf mehreren Höhen hinzugefügt werden (z. B. in der Nähe von Antennenmontagepunkten oder mittig am Turm für Wartungsarbeiten).

B. Leiter

• Zweck: Ein spezielles Sicherheitssystem, das es Arbeitern ermöglicht, den Turm zu besteigen, um Plattformen, Geräte oder obere Abschnitte für Installation, Inspektion oder Reparaturen zu erreichen.
• Konstruktionsmerkmale: Hergestellt aus verzinktem Stahl für Haltbarkeit und Korrosionsbeständigkeit, mit gleichmäßig verteilten Sprossen (gemäß industriellen Sicherheitsstandards) für bequemes Klettern. Wichtige Sicherheitsmerkmale sind Handläufe, Absturzsicherungssysteme (z. B. Seilführungen für Gurte) und manchmal Käfiggehäuse, um Stürze zu verhindern. Die Leiter ist vertikal an den Beinen oder dem Gitterfachwerk des Turms befestigt und bietet einen sicheren, stabilen Weg.
• Konformität: Entworfen in Übereinstimmung mit Sicherheitsvorschriften und Industriestandards (z. B. TIA/EIA-222-G/F), wobei der Schutz der Arbeiter beim vertikalen Zugang Priorität hat.

Zusammen verbessern Plattform und Leiter die Nutzbarkeit des Turms, indem sie einen sicheren und effizienten Zugang zu hochgelegenen Geräten und Komponenten ermöglichen und den laufenden Betrieb und die Wartung unterstützen.

​

Prüfung der Verzinkung von Winkelstahl-Türmen

Die Verzinkung ist eine wichtige Oberflächenbehandlung für 4-beinige Winkelstahl-Gittertürme, die eine langfristige Korrosionsbeständigkeit bietet, um rauen Außenbedingungen standzuhalten und die Lebensdauer des Turms auf über 20 Jahre zu verlängern. Nachfolgend finden Sie einen vereinfachten Überblick über die Verzinkungsprüfung:

1. Kernprüfungsziele

• Sicherstellung einer ausreichenden Beschichtungsdicke für dauerhaften Korrosionsschutz.
• Überprüfung der Gleichmäßigkeit und starken Haftung der Zinkbeschichtung (verhindert Abblättern/Abplatzen).
• Prüfung auf kritische Defekte (z. B. blanker Stahl, Risse, Poren).
• Einhaltung internationaler Standards (ASTM A123, ISO 1461).

2. Wichtige Prüfmethoden (durchgeführt nach der Fabrikation und nach der Installation)

• Beschichtungsdicke: Verwendung von magnetischen Dickenmessgeräten (zerstörungsfrei) oder Mikrometern (nur zerstörend an Proben); mindestens 85–120 µm (dicker für raue Umgebungen).
• Haftung: Biegeversuch (180°), Hammerprüfung oder Kreuzschraffurtest mit Messer – keine Beschichtungsablösung zulässig.
• Sichtprüfung: Überprüfung auf blanken Stahl, Risse, ungleichmäßige Zinkablagerungen oder Verunreinigungen; geringfügige Unregelmäßigkeiten sind zulässig, wenn sie keine Auswirkungen haben.
• Korrosionsbeständigkeit: Salzsprühnebelprüfung (ASTM B117/ISO 9227) für 100–500 Stunden (widersteht Rotrost); optionale Langzeit-Feldversuche.
• Optionale chemische Analyse: AAS/XRF zur Bestätigung von ≥98 % Zinkreinheit und zur Erkennung von Verunreinigungen.

3. Konformitätsstandards

Einhaltung von ASTM (A123, B117, A572), ISO (1461, 9227, 898), Turmdesigncodes (TIA/EIA-222-G/F) und lokalen Vorschriften.

4. Nach der Installation durchgeführte Stichproben

• Erneute Messung der Dicke an kritischen Verbindungen.
• Prüfung auf Beschädigungen (Kratzer, Dellen) und bei Bedarf Nachbesserung mit zinkreichem Lack.
• Überprüfung der Beschichtungsintegrität an Schraubenlöchern und stark beanspruchten Bereichen.

Diese Prüfung gewährleistet die Zuverlässigkeit der verzinkten Beschichtung und unterstützt die Leistung des Turms in Infrastrukturanwendungen.

Bitte klicken Sie hier für weitere Informationen!!!!!!

Verpackung & Versand

Zertifikate

​Bitte klicken Sie hier für weitere Informationen!!!!!!

Kundenspezifische Produkttypen & Vorteile

Freistehender Turm 
Freistehende Türme sind normalerweise 3- oder 4-beinige Türme, und ihr Material ist Stahlrohr oder Winkelstahl. Was die Verbindung betrifft, so werden Rohr-Türme über Flansche verbunden, und Winkelstahl-Türme werden über Muttern und Schrauben verbunden. 
Merkmale: 
1. Geringer Windlastkoeffizient, starke Windbeständigkeit. 
2. Spart Landressourcen, bequeme Standortwahl. 
Bequemer Transport und Installation. 

Rohrstahlturm
Der Rohrturm bezieht sich auf eine freistehende, hoch aufragende Stahlkonstruktion mit einer Turmsäule aus Stahlrohren und einem Turmkörper in dreieckiger Form. Seine Hauptmerkmale sind, dass die drei Rohrturm-Säulen aus Stahlrohren gefertigt sind und der Turmkörper dreieckig ist, was eine hoch aufragende Stahlkonstruktion darstellt, die sich von Winkelstahl unterscheidet.

Monopolturm

Monopoltürme sind ein häufig verwendeter Typ mit schönem Aussehen, der eine kleine Fläche von 9 bis 18 Quadratmetern abdeckt, kostengünstig ist und von der Mehrheit der Bauherren übernommen wird. Der Turmkörper nimmt einen vernünftigeren Querschnitt an, der durch hochfeste Schrauben oder Überlappung (Gleitverbindung) verbunden ist. Er zeichnet sich durch einfache Installation aus und kann an eine Vielzahl von komplizierten Feldstandorten angepasst werden.

Abgespannter Turm 
Abgespannte Türme haben ein neuartiges Aussehen, und ihr größtes Merkmal ist die Verstärkung durch Stahlseile. Abgespannte Türme sind ein gängiger Typ von Kommunikationstürmen, der wirtschaftlich und praktisch ist. Sie sind leichter und billiger als andere. Sie eignen sich sehr gut für geografisch weite Gebiete. 

Wachturm
Der Wachturm ist ein multifunktionales Gebäude, das hauptsächlich zur Beobachtung der Umgebung dient und in mehreren Bereichen eine wichtige Rolle spielt. Sein Design betont Harmonie und Einheit mit der natürlichen Umgebung, und der architektonische Stil ist normalerweise auf die Umgebung abgestimmt. Beobachtungstürme bestehen in der Regel aus Turmkörpern, Plattformen, Türmen und Leitern mit kompakten und langlebigen Strukturen.

Tarnbaumturm
Tarnbaumtürme sind auch eine Art künstlicher Bäume, Bionic-Baumtürme, die auf einer Basis wie ein echter Baum gestaltet sind und mit sorgfältigem Design, wenn sie in einer Sehenswürdigkeit, einem Park und einem Platz zwischen echten Bäumen platziert werden, Teil der Natur werden. 
Merkmale: 
1. Exquisite Struktur und prächtiges Aussehen. 
2. Starke strukturelle Stabilität und lange Lebensdauer. 
3. Geringe Flächenabdeckung und großer wirtschaftlicher Effekt.

Unsere Dienstleistungen

JIAYAO CO., LTD. ist ein professioneller Hersteller von Telekommunikationstürmen, der nach ISO9001 zertifiziert ist. Wir sind bestrebt, unseren Kunden die optimiertesten Lösungen und die besten Kommunikationstürme anzubieten. Viele Produkte wurden in die USA, nach Europa und in 55 andere Länder exportiert.
Wir sind spezialisiert auf die Entwicklung und Herstellung von Winkelstahl-Türmen, Rohr-Stahl-Türmen, Monopoltürmen, Kiefernbaumtürmen, abgespannten Türmen und Wachtürmen. Unsere Abteilungen umfassen Design, F&E, Inspektion, Labor, Qualitätskontrolle, Verzinkung und Stahlbauabteilungen. Unsere Rohstoffe stammen von berühmten Stahlwerken in China: HBIS Group, Baowu Steel Group, Shougang Group.
​
