Monopole Tower Telekommunikationsturm mit einer Spannfestigkeit von 360 bis 630 Megapascals für eine höhere Haltbarkeit

Großes Bild : Monopole Tower Telekommunikationsturm mit einer Spannfestigkeit von 360 bis 630 Megapascals für eine höhere Haltbarkeit

Produktdetails:

Herkunftsort:	China
Markenname:	Jiayao
Zertifizierung:	ISO9001:2008 COC
Modellnummer:	Monopolturm

Zahlung und Versand AGB:

Min Bestellmenge:	4 Tonnen
Preis:	US$1600,1-100Tons;US$1000,>=100 Tons
Verpackung Informationen:	Verpackt in Holzkisten oder gebündelt mit verzinkten Blechen
Lieferzeit:	15 Tage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	500 Tonnen pro Monat

Kontakt Plaudern Sie Jetzt

Monopole Tower Telekommunikationsturm mit einer Spannfestigkeit von 360 bis 630 Megapascals für eine höhere Haltbarkeit

Beschreibung

Designcode:	ANSI/TIA-222-G/H/F, EN 1991-1-4 und EN 1993-3-1	Galvanisierungsstandard:	ASTM A123/ISO 1461
Zertifizierung:	ISO9001:2008	Material:	Q345B/A572 Stahlplatte Q355 Q420 Q460
Windgeschwindigkeit:	≥60M/S	Produktname:	Feuerverzinkter Monopolturm-Telekommunikationsturm
Lebensdauer:	Mehr als 25 Jahre	Struktur:	Monopolturm
Farbe:	Kundenspezifische Farbe	Versorgungstyp:	Hersteller
Antennenhalter:	2 bis 4 Stück	Topdurchmesser:	0.5 Meter
Anwendung:	Telekommunikation, Rundfunk	Versorgungsmittel:	Hersteller
Form:	Runden	Oberflächenbehandlung:	Heiße verzinkte
Versorgungstyp:	Hersteller	Hod-Oberflächenbehandlung:	Feuerverzinkung
Antennenstange:	3-10	Installationsmethode:	Schraubverbindung
Materialform:	Stahlbar, Winkelstahl	Lebensdauer:	Mehr als 30 Jahre
Höhen:	9-40m	Tragfähigkeit:	500 KG
Polstruktur:	Mehrfache	OEM:	OK
Erdbebenlastfähigkeit:	Bis zu 9 Grad	Fundamenttyp:	Beton
Malen Farbe:	Maßgeschneidert	Typ:	Telekommunikationsturm
Installationstyp:	Bodenmontiert	Wartungsbedarf:	Niedrig

JIAYAO CO., LTD.

Ein Monopol-Telekommunikationsturm (oft auch als Telekommunikationsmonopol bezeichnet) ist eine einwöllige, selbsttragende Struktur, die auf städtische und dicht besiedelte Gebiete zugeschnitten ist.mit einer Breite von mehr als 20 mm,Im Gegensatz zu offenen Gittertürmen verfügt dieser Turm über eine solide/halbsolide Einfachwelle, die ihn optisch unauffällig und ideal für räumlich eingeschränkte, ästhetisch empfindliche Orte macht.

Beschreibung des Produkts

1.schlüssel Details:
Herkunftsort: Hebei, China (Festland); Markenbezeichnung: Jaoyao oder OEM; Modellnummer: Telecom Tower
Oberflächenbehandlung: Warmtauchen Galvanisiert oder lackiert.
2Verpackung und Lieferung:
Verpackungsdetails: Der Telekommunikationsturm wird nach den Anforderungen des Kunden mit Galvanisiertem Strap verpackt.
Lieferung: In 20 Tagen nach Zahlung aus dem Hafen von Tianjin
Turmteile: Ein Stahlturm ist in mehrere Bündel getrennt.
Schrauben: Verpackungsmaterial ist ein robuster Nylonbeutel oder eine Stahltrommel.

3. Technische Daten

Entwurf
1. Entwurfscode	Anwendungsbereiche für die Angabe der Größenordnung und der Größenordnung
Struktur Stahl
2. Grade	Leichtes Stahl	Hochzugsstahl
	GB/T 700:Q235B, Q235C,Q235D	GB/T1591:Q355B, Q355C,Q355D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR, S235J0, S235J2	EN10025: S355JR, S355J0, S355J2

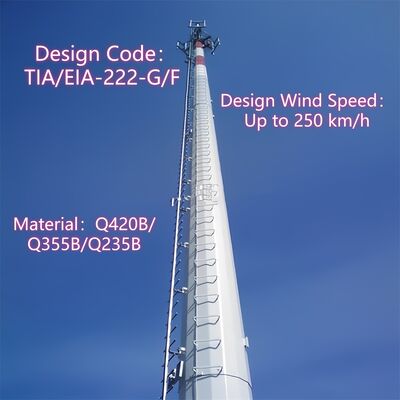

3. Entwurf Windgeschwindigkeit	Bis zu 250 km/h
4. Zulässige Ablenkung	0.5 ~ 1,0 Grad @ Betriebsgeschwindigkeit
5. Spannungsfestigkeit (Mpa)	360 bis 510	470 bis 630
6. Leistungsfestigkeit (t≤ 16 mm) (Mpa)	355	235
7. Verlängerung (%)	20	24
8. Aufprallstärke KV (J)	27 ((20°C) --- Q235B ((S235JR)	27 ((20°C) --- Q345B ((S355JR)
	27(0°C)---Q235C(S235J0)	27 ((0°C) --- Q345C ((S355J0)
	27 ((-20°C) --- Q235D ((S235J2)	27 ((-20°C) --- Q345D ((S355J2)
Schrauben und Muttern
9. Grade	Stufe vier.8, 6.8, 8.8
10. Normen für mechanische Eigenschaften
10.1 Schrauben	ISO 898-1
10.2 Nüsse	ISO 898-2
10.3 Waschmaschinen	ISO 6507-1
11. Normen für Abmessungen
11.1 Schrauben	Die in Absatz 1 Buchstabe a genannten Vorschriften gelten nicht für die Verwendung von Kraftfahrzeugen.
11.2 Nüsse	Einheitliche Kennzeichnung
11.3 Waschmaschinen	Die in Absatz 1 genannten Vorschriften gelten für die Zulassung von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind.
Schweißen
12. Methode	CO2-geschütztes und unter Wasser geschweißtes Bogenschweißen (SAW)
13. Standard	AWS D1.1
Markierung
14. Methode der Kennzeichnung der Glieder	Hydraulische Druckpressen
Verzinkung
15. Verzinkungsstandard von Stahlprofilen	ISO 1461 oder ASTM A123
16. Verzinkungsstandard für Schrauben und Muttern	ISO 1461 oder ASTM A153
Prüfung
17. Fabrikprüfung	Zugversuch, Elementeanalyse, Sharpy-Test, Kaltbiegen, Vorprüfung, Hammerprüfung

Kapazität
18Maximale Produktionskapazität	50,000 TON pro Jahr

Kernstrukturelle und Konstruktionsmerkmale

Einwellenform: Typischerweise zylindrische (oder geschweißte polygonale) Wellen aus Walzstahl mit Durchmessern zwischen 0,5 m und 2 m (nach Turmhöhe).
Höhenbereich: 10×60 m (anpassbar für 5G-Mikrostationen oder städtische Kommunikationszentren).
Integrierte Komponenten: eingebaute innere Kletterleiter (mit Sturzsicherungssystemen), äußere Antennenhalterungen und optionale Tarnung (z. B. Werbetafeln).
Konischer Aufbau: etwas schmaler an der Oberseite zur Optimierung des Windwiderstands (für städtische Windverhältnisse bis zu 180 km/h geeignet).

Was ist der Hauptkörper des Monopolturms?

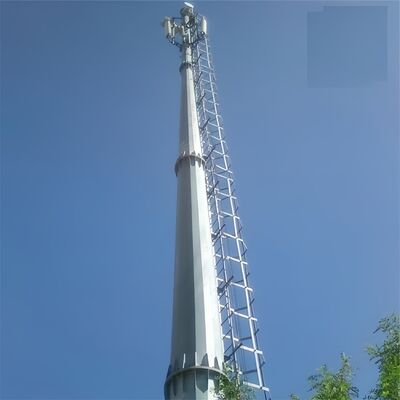

Der Hauptkörper eines Monopolturms ist einEinzelne, selbsttragende feste/halbfeste WelleDie Anlage ist in der Regel aus hochfesten gewalzten Stahlplatten (Q345B/ASTM A500 Grade B) gefertigt und verfügt über einemit einer Breite von mehr als 20 mm,(Durchmesser 0,5 ∼ 2 m, nach Turmhöhe) mit einer spitzen Konie (an der Oberseite etwas schmaler) zur Optimierung des Windwiderstands (bis zu 180 km/h).Seine Höhe reicht von 10 m bis 60 m (anpassbar für 5G-Mikrostationen oder städtische Kommunikationsknotenpunkte), und dient als grundlegender Rahmen für die Integration aller Hilfskomponenten des Monopolturms.

Was ist der Unterflansch, die Leiter und die Plattform des Monopolturms?

Unterflansche: Es handelt sich um ein schweres Stahlbauteil, das an der Basis der MonopolHauptwelle geschweißt ist und als wichtige Verbindung zwischen dem Turmkörper und dem Betonfundament dient.aus hochfester Stahl (mit dem Hauptkörper übereinstimmend) und mit Korrosionsbekämpfungsverfahren behandelt, die mit den Ankerbolzen des Fundaments ausgerichtet sind, um den Turm senkrecht zu befestigen und die gesamte Struktur- und Ausrüstungsbelastung auf den Boden zu übertragen und so die allgemeine Stabilität des Turms zu gewährleisten.

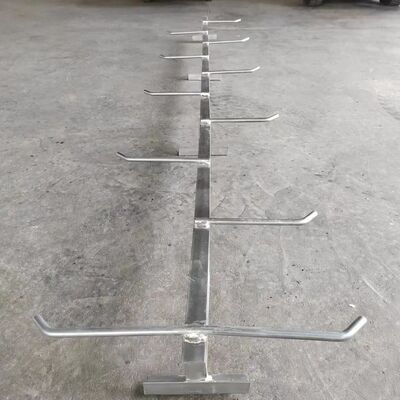

LeiterEs handelt sich umeingebaute innere Kletterleiterintegriert in die Hauptwelle des Monopols, aus korrosionsbeständigem verzinktem Stahl gefertigt und mit einem professionellen Sturzsicherungssystem ausgestattet.Es bietet einen sicheren vertikalen Zugangsweg für die Inspektion des Turms., Installation und Reparatur von Geräten und deren Integrität ist ein Schwerpunkt der regelmäßigen Wartung des Turms.

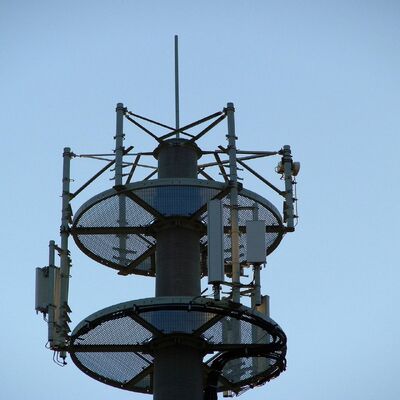

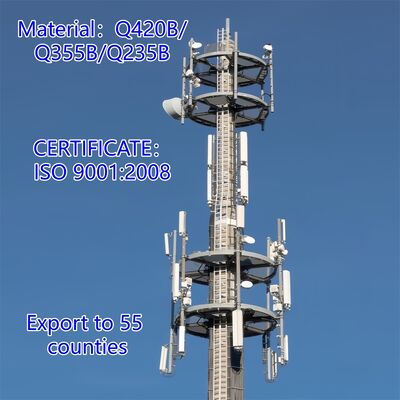

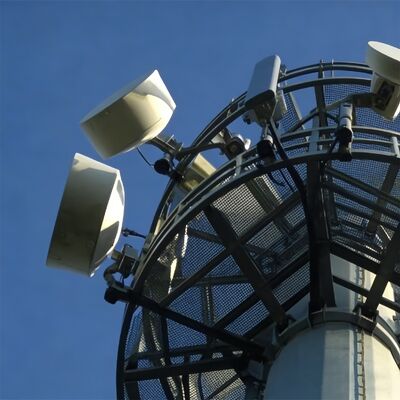

Plattform: Der Monopolturm ist mit kompakten, integrierten Stahlplattformen (auf Projektbedarf angepasst) ausgestattet, die auf der Hauptwelle in bestimmten Höhen montiert sind.aus Stahl, mit einem Durchmesser von mehr als 600 mm, dienen diese Plattformen als stabile Arbeitsplätze für die Installation, Wartung und Inspektion von Telekommunikationsgeräten (z. B. 5G-Antennen, Mikrowellengeräte) und Überwachungsgeräten.Konzipiert, um dem ultra-kompakten Fußabdruck des Monopols zu entsprechen, maximieren sie den Betriebskomfort, ohne das schlanke, unaufdringliche Stadtdesign des Turms zu beeinträchtigen.

Was ist der Hauptkörper des Monopolturms nach Hot Dip Galvanized?

Nach der Heißtauchenverzinkungder Hauptkörper des Monopolturms bleibt der Kern eines einzigzylinderförmigen/polygonalen Stahlschachts (aus hochfesten Walzplatten Q345B/ASTM A500 Klasse B) mit einer konischen KonstruktionDie wichtigste Änderung besteht darin, dass die gesamte Stahloberfläche mit einer gleichmäßigen, dichten Zinkbeschichtung bedeckt ist.mit einer Breite von mehr als 20 mm,Diese verzinkte Schicht bildet eine korrosionsbeständige Barriere, die das Stahlsubstrat wirksam vor städtischen Schadstoffen, Feuchtigkeit und Erosion der Außenumgebung schützt.Verlängerung der Lebensdauer des Hauptkörpers auf mehr als 25 JahreDer verzinkte Hauptkörper behält auch die strukturelle Steifigkeit der ursprünglichen Stahlwelle bei, und alle geschweißten Verbindungen (AWS D1.1-konform) gleichermaßen verzinkt sind, um eine gleichbleibende Korrosionsbeständigkeit und die gesamte strukturelle Integrität des Turmkörpers zu gewährleisten.
