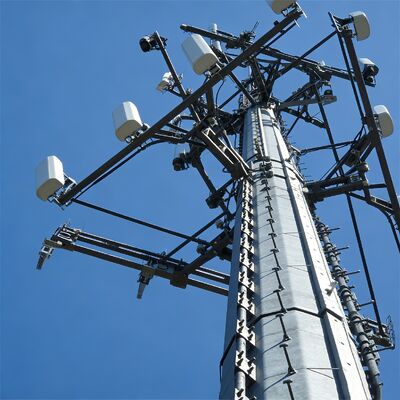

11 17 23M Platzsparender Monopol-Rundmast aus verzinktem Stahl für den Außenbereich, 5G 4G WLAN Kompakte Kommunikationsmast
JIAYAO CO.,LTD
Produktbeschreibung
1.Wichtige Details:
Ursprungsort: Hebei, China (Festland) ; Markenname: Jaoyao oder OEM ; Modellnummer: Telekommunikationsmast
Oberflächenbehandlung: Feuerverzinkt oder lackiert.
2.Verpackung & Lieferung:
Verpackungsdetails: Der Telekommunikationsmast wird gemäß den Kundenanforderungen mit verzinkten Bändern gebündelt.
Lieferung: Versand in 20 Tagen nach Zahlung vom Hafen Tianjin
Mastsegmente: Ein Stahlturm ist in mehrere Bündel aufgeteilt.
Schrauben: Verpackungsmaterial ist ein robuster Nylonbeutel oder eine Stahltonne.
3. Technische Daten
| Design |
| 1. Designcode |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Strukturstahl |
| 2. Güte |
Baustahl |
Hochfester Stahl |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |

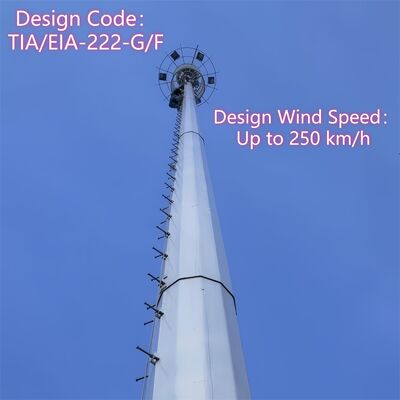

| 3. Auslegungswindgeschwindigkeit |
Bis zu 250 km/h |
| 4. Zulässige Durchbiegung |
0,5 ~1,0 Grad bei Betriebsgeschwindigkeit |
| 5. Zugfestigkeit (Mpa) |
360~510 |
470~630 |
| 6. Streckgrenze (t≤16mm) (Mpa) |
355 |
235 |
| 7. Bruchdehnung (%) |
20 |
24 |
| 8. Schlagzähigkeit KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Schrauben & Muttern |
| 9. Güte |
Güte 4.8, 6.8, 8.8 |
| 10. Normen für mechanische Eigenschaften |
| 10.1 Schrauben |
ISO 898-1 |
| 10.2 Muttern |
ISO 898-2 |
| 10.3 Unterlegscheiben |
ISO 6507-1 |
| 11. Normen für Abmessungen |
| 11.1 Schrauben |
DIN7990, DIN931, DIN933 |
| 11.2 Muttern |
ISO4032, ISO4034 |
| 11.3 Unterlegscheiben |
DIN7989, DIN127B, ISO7091 |
| Schweißen |
| 12. Methode |
CO2-Schutzgasschweißen & Unterpulverschweißen (UP) |
| 13. Norm |
AWS D1.1 |
| Kennzeichnung |
| 14. Methode der Kennzeichnung der Bauteile |
Hydraulisches Pressstanzen |
| Verzinkung |

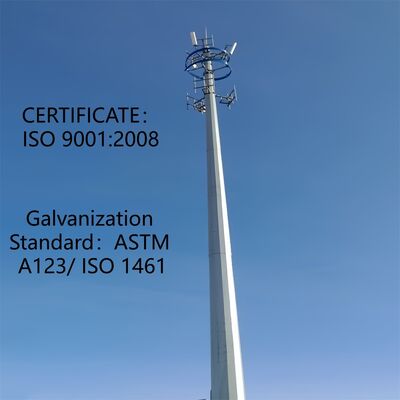

| 15. Verzinkungsnorm für Stahlprofile |
ISO 1461 oder ASTM A123 |
| 16. Verzinkungsnorm für Schrauben und Muttern |
ISO 1461 oder ASTM A153 |
| Prüfung |
| 17. Werksprüfung |
Zugversuch, Elementanalyse, Kerbschlagbiegeversuch, Kaltbiegeversuch,
Preece-Test, Hammerprüfung |
| Kapazität |
| 18. Maximale Produktionskapazität |
50.000 TON pro Jahr |
⇔Was ist der Hauptkörper eines Monopolmasts?
Der Hauptkörper eines Monopolmasts ist eine einzelne, freitragende massive/halbmassive Säule, die die tragende Kernstruktur des Masts bildet und für den städtischen Einsatz konzipiert ist. Sie wird typischerweise aus hochfesten gewalzten Stahlplatten (Q345B/ASTM A500 Grade B) gefertigt und hat eine zylindrische oder geschweißte polygonale Form (Durchmesser 0,5–2 m, skaliert nach Mast Höhe) mit einem konischen Design (oben etwas schmaler), um die Windlastbeständigkeit (bis zu 180 km/h) zu optimieren. Ihre Höhe reicht von 10 m bis 60 m (anpassbar für 5G-Mikrostationen oder städtische Kommunikationsknotenpunkte) und dient als Grundgerüst für die Integration aller Hilfskomponenten des Monopolmasts.
⇔Was sind der Bodenflansch, die Leiter und die Plattform eines Monopolmasts?
1.Bodenflansch: Dies ist eine hochbelastbare Stahlkomponente, die an der Basis des Hauptschafts des Monopols angeschweißt ist und als kritische Verbindung zwischen dem Mastkörper und dem Betonfundament dient. Hergestellt aus hochfestem Stahl (passend zum Hauptkörper) und mit Korrosionsschutzverfahren behandelt, richtet er sich nach den Ankerbolzen des Fundaments aus, um den Mast vertikal zu sichern und die gesamten Struktur- und Ausrüstungslasten auf den Boden zu übertragen, wodurch die Gesamtstabilität des Masts gewährleistet wird.

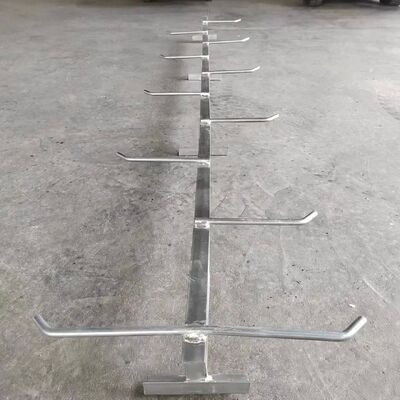

2.Leiter: Dies ist eine eingebaute interne Kletterleiter, die in den Hauptschaft des Monopols integriert ist, aus korrosionsbeständigem verzinktem Stahl gefertigt und mit einem professionellen Absturzsicherungssystem ausgestattet ist. Ausschließlich für zertifiziertes Wartungspersonal bestimmt, bietet sie einen sicheren vertikalen Zugangsweg für die Mastinspektion, die Installation und Reparatur von Geräten, und ihre Integrität ist ein wichtiger Schwerpunkt der regelmäßigen Mastwartung.

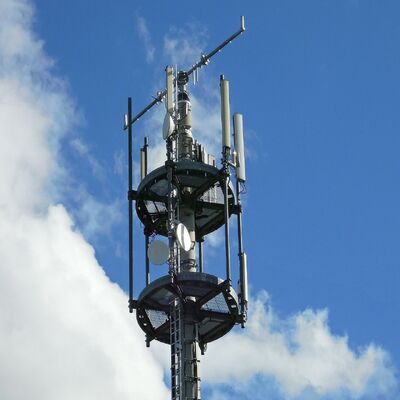

3.Plattform: Der Monopolmast ist mit kompakten, integrierten Stahlplattformen (kundenspezifisch nach Projektanforderungen) ausgestattet, die in bestimmten Höhen am Hauptschaft montiert sind. Gefertigt aus verzinktem Stahl für Langlebigkeit, dienen diese Plattformen als stabile Arbeitsbereiche für die Installation, Wartung und Inspektion von Telekommunikationsgeräten (z. B. 5G-Antennen, Mikrowellengeräte) und Überwachungsausrüstung. Entwickelt, um die extrem kompakte Stellfläche des Monopols zu ergänzen, maximieren sie den Bedienkomfort, ohne das schlanke, unauffällige städtische Design des Masts zu beeinträchtigen.

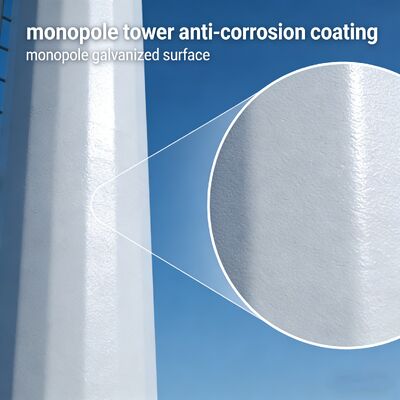

⇔Wie sieht der Hauptkörper eines Monopolmasts nach der Feuerverzinkung aus?
Nach der Feuerverzinkung bleibt der Hauptkörper des Monopolmasts die zentrale zylindrische/polygonale Stahlsäule (gefertigt aus hochfesten gewalzten Stahlplatten Q345B/ASTM A500 Grade B) mit konischem Design, und seine strukturelle Form, Abmessungen und Tragfähigkeit bleiben vollständig erhalten. Die wesentliche Änderung besteht darin, dass seine gesamte Stahloberfläche mit einer gleichmäßigen, dichten Zinkschicht gemäß der Norm ASTM A123 überzogen ist. Diese verzinkte Schicht bildet eine korrosionsbeständige Barriere, die das Stahlsubstrat wirksam vor städtischen Schadstoffen, Feuchtigkeit und Umwelteinflüssen im Freien schützt und die Lebensdauer des Hauptkörpers auf über 25 Jahre verlängert. Der verzinkte Hauptkörper behält auch die strukturelle Steifigkeit des ursprünglichen Stahlschafts bei, und alle Schweißnähte (gemäß AWS D1.1) sind ebenfalls verzinkt, um eine gleichmäßige Korrosionsschutzleistung und die gesamte strukturelle Integrität des Mastkörpers zu gewährleisten.
