Feuerverzinkter 3-Bein-Winkelstahl-Stahl 4G-Signal-Outdoor-Urban-Coverage-Telekommunikationsturm

JIAYAO CO., LTD.

Der 3-beinige Stahlturmgehört zum technischen Bereich der Herstellung von Kommunikationsgeräten, bezieht sich insbesondere auf einen dreieckigen drahtlosen Kommunikationsturm, besteht aus Turmkörper, Blitzstab,Der Turmkörper besteht aus einem dreieckigen Turmkörperrund, der Turmfuß des Turmkörpers am Boden befestigt ist, der Blitzstab aus der Oberseite des Turmkörpers ragt, der Turmkörper ist der Turmkörper mit gleicher Steigung oder einer einmaligen variablen Steigung,Der Querschnitt des Turmkörpers besteht aus Winkelstahl., ein gleichseitiges Dreieck mit Querschnittsgehäuse, ist der Turmkörper mit einer Vielzahl von Betriebsplattformen von oben nach unten versehen.Das Gebrauchsmodell zeigt, dass ein dreieckiger drahtloser Kommunikationsturm die Vorteile von Sicherheit und Zuverlässigkeit hat, und einfache Struktur.
Beschreibung des Produkts

Was ist ein dreibängiger, winkelförmiger Stahlturm?

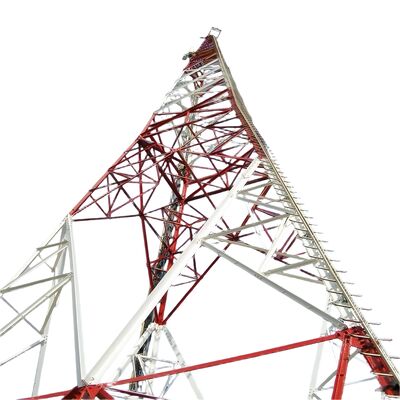

Der Körper eines 3-beinigen eckigen Stahlturms ist die Kernlasttragstruktur des Turms, die durch eine dreieckige (pyramidenartige) Konfiguration gekennzeichnet ist.Es besteht aus drei senkrechten Stahlbeinen (oder Säulen), die an der Oberseite miteinander verbunden sind, mit zusätzlichen Winkelstahlverbindungsstücken, die die Beine über die gesamte Höhe verbinden.Die Karosserie ist so konstruiert, dass sie effizient beiden vertikalen Belastungen standhält (e.z.B. das Gewicht der Antennen, der Ausrüstung und des Turms selbst) und horizontale Belastungen (z.B. Wind, Schnee oder seismische Kräfte).auch unter rauen UmweltbedingungenDer Körper dient als primäre Trägerstruktur für die Montage von Kommunikation, Stromübertragung,oder Überwachungsausrüstung.

Was ist ein 3-beiniger Stahlturm?

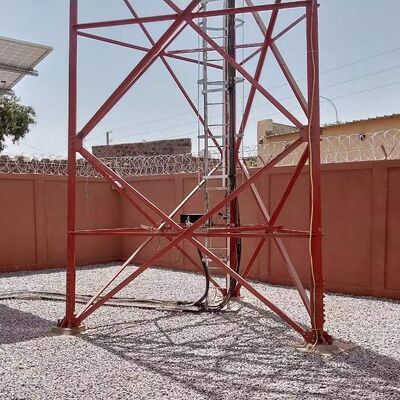

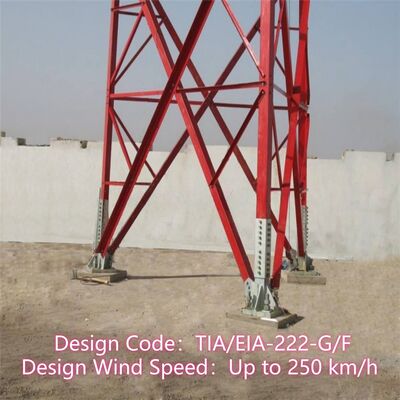

Der "Fuß" eines 3-beinigen eckigen Stahlturms bezieht sich auf den Grundteil jedes senkrechten Beines, der mit dem Fundament des Turms verbindet.Es ist eine kritische Komponente, die für die Übertragung des gesamten Gewichts des Turms und seiner Belastungen verantwortlich ist (AusrüstungDie Beine werden typischerweise mit Verbindungsplatten, Schrauben,oder Verankerungspunkte, die fest an den Beton- oder Stahlfundamenten befestigt sindDie Füße sind aus hochfester verzinkter Stahl (in Übereinstimmung mit dem Turmkörper) gefertigt und sind so konstruiert, dass sie Schere, Spannung und Kompressionskräfte widerstehen.Verhindern, dass sich der Turm verschiebt oder stürztDie Konstruktion ist auf die geologischen Bedingungen des Standorts zugeschnitten und gewährleistet die Kompatibilität mit dem Fundament für maximale Stabilität.

Was ist eine Leiter und ein Kabelfach eines 3-beinigen, eckigen Stahlturms?

• Leiter: Ein Sicherheitszugriffselement, das entlang des Turmkörpers installiert wird und den Arbeitern einen sicheren Weg bietet, um zur Installation, Wartung oder Inspektion auf die Spitze (oder Zwischenplattformen) zu klettern.Leitern sind für Korrosionsbeständigkeit und Festigkeit in der Regel aus verzinktem Stahl gefertigtDiese können Sicherheitsvorrichtungen wie Geländer, Sturzsicherungssysteme oder Käfiggehäuse zum Schutz der Arbeitnehmer vor Stürzen umfassen.
• Kabeltreppe: Ein auf dem Turmkörper montierter Strukturkanal oder -tray, der dazu bestimmt ist, Kabel (z. B. Kommunikationskabel, Stromkabel,oder Signalkabeln), die zwischen der Basis des Turms und der oben liegenden Ausrüstung verlaufen.. Kabeltreys halten Kabel sauber, verhindern Verwirrung oder Beschädigung durch Umweltfaktoren (Wind, Regen, UV-Strahlung) und erleichtern einen einfachen Zugang zur Wartung.Sie sind oft aus verzinktem Stahl hergestellt, um Haltbarkeit und Kompatibilität mit dem korrosionsbeständigen Design des Turms zu gewährleisten.Die Leiter und die Kabelplatte verbessern die Funktionalität des Turms, indem sie einen sicheren Zugang und eine effiziente Kabelverwaltung ermöglichen.

Wie installiert man einen 3-beinigen Stahl-Winkelturm?

Die Montage eines dreibängigen Stahlwollturms erfolgt systematisch und sicherheitsorientiert:

1. Standortbeobachtung und Grundlagenvorbereitung: Erstens ist eine detaillierte Standortbeurteilung durchzuführen, um den optimalen Standort zu ermitteln, die geologischen Bedingungen zu bewerten und mögliche Umwelt- oder Strukturbeschränkungen (z. B. Windgeschwindigkeiten,ErdbebenaktivitätDann wird ein robustes Fundament (typischerweise Beton oder Stahlbeton) angelegt, das auf das Gewicht und die Belastungsbedürfnisse des Turms zugeschnitten ist.Das Fundament muss eben sein und fest an den Boden verankert sein, um die Füße des Turms zu stützen.
2. Montage von Turmkomponenten: Transport vorgefertigter Bauteile (Stahlbeine, Verbindungsstücke, Leiter, Kabeltreppe) zum Standort.die winkelförmigen Verbindungselemente anbringen, um die Pyramidenstruktur zu bilden, und während der Montage Hilfskomponenten wie die Leiter und das Kabelfach installieren.
3. Errichtung des Turms: Verwenden Sie Krane oder spezielle Hebegeräte, um den zusammengesetzten Turm (oder Teile davon, wenn es sich um höhere Türme handelt) in eine vertikale Position zu heben.Richten Sie die Fußflächen des Turms sorgfältig mit den Ankerpunkten des Fundaments aus und befestigen Sie sie mit Schrauben oder Ankern, um den Turm an Ort und Stelle zu sperren.

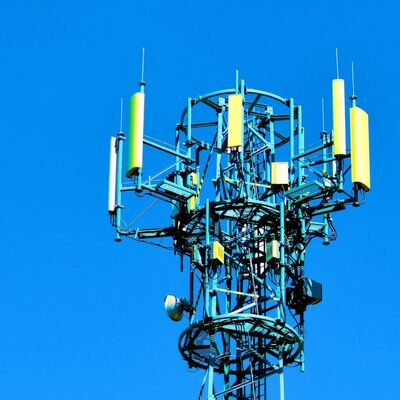

4. Installation der Ausrüstung: Die vorgesehene Ausrüstung (z. B. Antennen, Mikrowellenschalen, Stromleitungen) wird auf die oberste Plattform des Turms oder bestimmte Montagepunkte montiert.Kabel durch das vorinstallierte Kabelfach führen, die Ausrüstung an die Basis anschließt.
5. Qualitätskontrolle und Sicherheitskontrollen: Durchführung strenger Qualitätsprüfungen zur Überprüfung der strukturellen Integrität des Turms (z. B. Dichtheit der Schrauben, Ausrichtung der Bauteile, Korrosionsbeständigkeit).Durchführen von Sicherheitsprotokollen während der gesamten Anlage (e)Die letzten Kontrollen bestätigen, daß der Turm stabil ist und die Ausrüstung ordnungsgemäß installiert ist.und alle Systeme funktionieren wie vorgesehen.

Galvanisierungs-Winkel-Stahlturmtests.

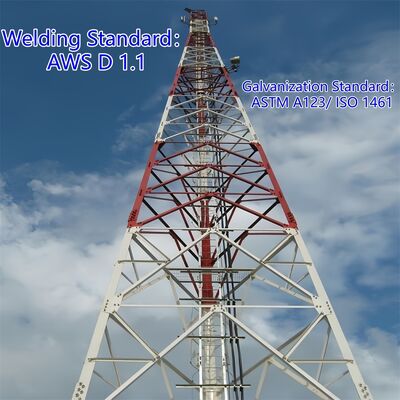

Die Verzinkung ist ein kritischer Prozess für eckige Stahltürme (z. B. dreibängige eckige Stahltürme), da sie Korrosionsbeständigkeit bietet und die Lebensdauer der Struktur im Freien verlängert.schwierige Umgebungen (eUm sicherzustellen, daß die verzinkte Beschichtung den Qualitätsstandards entspricht und wie vorgesehen wirkt,eine Reihe von strengen Prüfverfahren durchgeführt werdenNachstehend ist eine detaillierte Übersicht der Verzinkungstests für Winkelstahltürme zu finden:

1Kernziele der Verzinkungstests

Die Hauptziele der Prüfung sind die Überprüfung:

Ausreichende Beschichtungsdicke (zur Gewährleistung eines langfristigen Korrosionsschutzes).

Einheitlichkeit und Haftung der Zinkbeschichtung (um zu verhindern, dass sie sich schält oder abblättert).

Freistellung von Defekten (z. B. Risse, Gruben, nackte Flecken oder überschüssige Zinkansammlung).

Korrosionsbeständigkeit (zur Bestätigung, dass die Beschichtung der Verschlechterung der Umwelt standhält).

2. Schlüsselprüfmethoden für verzinkte Eckstahltürme

Die Prüfung erfolgt typischerweise in zwei Phasen: nach der Verzinkung in der Fabrik (auf einzelnen Bauteilen wie Beinen, Verbindungselementen,oder Leiterstufen) und nach der Montage (Punktkontrollen am montierten Turm)Zu den häufigsten Methoden gehören:

A. Messung der Beschichtungsdicke

Die Dicke der Zinkbeschichtung beeinflusst direkt die Korrosionsbeständigkeit. Eine zu dünne Schicht wird vorzeitig versagen, während eine übermäßige Dicke zu Bruchbarkeit oder schlechter Passform von Bauteilen führen kann.

Prüfstandards: Er entspricht internationalen Normen wie ASTM A123 (für das Heißverzinken von Stahl) oder ISO 1461 (für heißverzinkte Beschichtungen von Eisen- und Stahlgegenständen).

Prüfwerkzeuge:

Magnetische Dicke: Die am weitesten verbreitete zerstörungsfreie Methode, mit der der Abstand zwischen einer magnetischen Sonde und dem Stahlsubstrat gemessen und die Beschichtungsdicke berechnet wird.Die Messungen werden an mehreren Punkten durchgeführt (e.z.B. 3 ‰ 5 Flecken pro Quadratmeter) auf jedem Bauteil, wobei der Schwerpunkt auf stark belasteten Bereichen (z.B. Beinverbindungen, Schraubloch) und schwer zu beschichtenden Bereichen liegt.

Mikrometer (Destruktiv): Zum Nachweis kann ein kleiner Teil des Bauteils geschnitten und die Beschichtungsdicke direkt mit einem Mikrometer gemessen werden (nur für Probenprüfungen verwendet,nicht fertige Teile).

Akzeptanzkriterien: Typische Mindestdicke beträgt für Bauteile aus Stahl zwischen 85 und 120 μm (Mikrometer), abhängig von der Dicke des Stahls und der Anwendung (z. B.In Küstengebieten oder Industriegebieten erfordern Türme möglicherweise dickere Beschichtungen).

B. Adhäsionsprüfung (Bindungsstärke)

Eine starke Bindung zwischen der Zinkbeschichtung und dem Stahlsubstrat verhindert beim Transport, bei der Installation oder bei der Exposition gegenüber mechanischen Belastungen (z. B. windbedingter Vibration) das Schälen.

Biegtest: Eine Probe des galvanisierten Stahls (z. B. ein Abschnitt aus eckigem Stahl) wird um einen Mandrel (mit einem Durchmesser, der der Stählecke entspricht) um 180° gebogen.die Beschichtung auf Risse überprüft wird, Abschlackung oder Trennung vom Stahl.

Hammer-Test: Ein gewichteter Hammer (normalerweise 0,5 ‰ 1 kg) wird an mehreren Stellen fest gegen die Beschichtung geschlagen.oder heben, sind nur geringfügige Einbrüche (ohne bloßstellung des Stahlsubstrats) zulässig..

Messerversuch: Ein scharfes, nicht zersplittertes Messer wird verwendet, um einen Querschnittsschnitt (Gittermuster) in der Beschichtung zu machen.Mindestbeschichtungsabbau (falls vorhanden) ist zulässig.

C. Sichtliche und Oberflächenfehlerprüfung

Eine visuelle Inspektion ermittelt offensichtliche Mängel, die die Integrität der Beschichtung beeinträchtigen.

Verfahren: Überprüfen Sie mit bloßem Auge oder mit einer Vergrößerung (10x Vergrößerung) jede verzinkte Komponente (und den zusammengebauten Turm) auf:

Nackte Flecken (entblößtes Stahl), Gruben oder Nadellöcher.

Risse, Blasen oder ungleichmäßige Zinkansammlungen (z. B. "Läufe" oder "Tropfen" durch unsachgemäßes Verzinken).

Kontamination (z. B. Öl-, Schmutz- oder Oxidschichten unter der Beschichtung).

Annahmekriterien: Kein nackter Stahl sollte sichtbar sein; geringfügige Oberflächenunregelmäßigkeiten (z. B. kleine Zinkknoten) sind zulässig, sofern sie die Passform der Bauteile oder die Strukturleistung nicht beeinträchtigen.

D. Korrosionsbeständigkeit

Dies bestätigt die Fähigkeit der Beschichtung, Rost und Abbau im Laufe der Zeit zu widerstehen.

Salzsprüh (Nebel) -Prüfung: Eine übliche beschleunigte Korrosionsprüfung (nach ASTM B117 oder ISO 9227).Verzinkte Proben werden in eine Kammer gelegt, in der ein kontinuierlicher Nebel von 5% Natriumchlorid (Salzwasser) bei kontrollierter Temperatur (35°C) gesprüht wird.Die Proben werden regelmäßig (z.B. nach 24, 48, 100 oder 500 Stunden) auf Anzeichen von rotem (Stahlkorrosion) oder weißem (Zinkoxidation) Rost untersucht.

Akzeptanz: Bei Strukturtürmen sollte die Beschichtung mindestens 100 bis 500 Stunden (je nach Anwendungsumfeld) rotem Rost widerstehen.Weißer Rost (vorübergehende Zinkoxid-Schicht) ist normal und weist nicht auf einen Ausfall hin, sollte sich aber nicht übermäßig ausbreiten.

Feldbelastungstest: Die Langzeitprüfung beinhaltet die Installation von Probekomponenten in der vorgesehenen Umgebung des Turms (z. B. Küsten, Wüsten,(oder Industriegebiete) und Überwachung der Korrosion über Monate oder Jahre hinweg.Das bestätigt die Leistung in der realen Welt.

E. Analyse der chemischen Zusammensetzung (fakultativ)

Um sicherzustellen, dass die Zinkbeschichtung den Reinheitsstandards entspricht, kann eine chemische Analyse an den Verzinkungsbaden oder Beschichtungssampeln durchgeführt werden.

Prüfmethode: Atomabsorptionsspektroskopie (AAS) oder Röntgenfluoreszenz (XRF) zur Messung des Zinkgehalts (typischerweise ≥98% reiner Zink bei Warmverzinkung) und zum Nachweis von Verunreinigungen (z. B. Blei,Eisen), die die Beschichtungsqualität verringern könnten..

3. Prüfstandards und Konformität

Die Verzinkungstests für eckige Stahltürme müssen branchenspezifischen Normen entsprechen, um Konsistenz und Zuverlässigkeit zu gewährleisten:

ASTM-Standards: ASTM A123 (Hotdip-Verzinkung), ASTM B117 (Salzsprühprüfung), ASTM A817 (verzinkter Stahl für Übertragungsmasten).

ISO-Normen: ISO 1461 (verzinkte Beschichtungen), ISO 9227 (Salzsprühprüfung).

Lokale/branchenspezifische Normen: Für Telekommunikations- oder Stromübertragungsmasten können zusätzliche Anforderungen von Regulierungsbehörden festgelegt werden (z. B. IEEE für die Strominfrastruktur,ITU für Telekommunikationsmasten) oder Projektspezifikationen.

4. Nachinstallationsprüfung

Nachdem der Turm zusammengebaut und installiert wurde, werden an Ort und Stelle Kontrollen durchgeführt, um sicherzustellen, dass die verzinkte Beschichtung während des Transports, des Hebens oder der Montage nicht beschädigt wurde:

Die Beschichtungsdicke an kritischen Verbindungen (z. B. Bein-Fundament-Verbindungen, Leiterbefestigungen) wird erneut gemessen.

Überprüfen Sie, ob es keine Kratzer, Dellen oder Schürfen gibt, die das Stahlsubstrat möglicherweise freigelegt haben (wenn der Schaden gering ist, mit zinkreicher Farbe bearbeiten).

Überprüfen Sie, ob die Schraubenlöcher und Anschlussstellen (Hochverschleißbereiche) eine ausreichende Beschichtungsdicke aufweisen.

Zusammenfassung

Die Verzinkungstests für eckige Stahltürme sind ein umfassender Prozess, der sich auf Dicke, Haftung, Oberflächenqualität und Korrosionsbeständigkeit konzentriert.Durch die Einhaltung strenger Standards und die Durchführung von Fabrik- und Vor-Ort-Tests, die Integrität der Zinkbeschichtung gewährleistet, so dass der Turm harten Umweltbedingungen standhält und langfristige Zuverlässigkeit in der Telekommunikation, Stromübertragung bietet,und andere Anwendungen für die Infrastruktur.

Bitte klicken Sie hier für weitere Informationen!!!!!!

Verpackung und Versand

- Ich weiß.

Zusammenarbeit Kunden

- Ich weiß.

Zertifizierungen

- Ich weiß.

Bitte klicken Sie hier für weitere Informationen!!!!!!

Maßgeschneiderte Produkttypen und Vorteile

Selbsttragender Turm 
Der selbsttragende Turm ist in der Regel ein 3- oder 4-beiniger Turm, und sein Material ist Stahlrohr oder Winkelstahl.und Winkelstahlturm ist durch Muttern und Bolzen verbunden.
Eigenschaften:
1.Kleiner Windlastkoeffizient, starker Windwiderstand.
2- Landressourcen sparen, günstige Lage.
Bequemer Transport und Einbau.

Rohrstahlturm
Der Rohrturm bezieht sich auf eine selbsttragende Hochhaus-Stahlkonstruktion mit einer Turmsäule aus Stahlrohren und einem dreieckigen Turmkörper.Seine Hauptmerkmale sind, dass die drei Rohr Turm Säule aus Stahlrohren und der Turm Körper Abschnitt ist in einer dreieckigen Form, die sich von Winkelstahl unterscheidet.

Monopolturm

Monopolturm, ist ein häufig verwendeter Typ, mit schönem Aussehen, eine kleine Fläche von 9 bis 18 Quadratmetern, kostengünstig, und wird von der Mehrheit der Konstruktion übernommen.Die Turmstruktur nimmt einen vernünftigeren Abschnitt an., die durch eine hochfeste Schraube oder Überlappung (Slip-Connection) verbunden ist. Es hat die Eigenschaften einer einfachen Installation und kann sich an eine Vielzahl von komplizierten Feldstandorten anpassen.

Guyed Tower 
Der Schraubturm hat ein neuartiges Erscheinungsbild, und sein größtes Merkmal ist die Verstärkung durch Stahlschraubdraht.Der Schraubturm ist eine allgemeine Art von Kommunikationsturm, der wirtschaftlich und praktisch ist.Es ist leichter und billiger als die anderen.Es ist sehr geeignet für die weiten geografischen Gebiete.

Wachturm
Der Wachturm ist ein multifunktionales Gebäude, das hauptsächlich zur Beobachtung der Umgebung genutzt wird und in verschiedenen Bereichen eine wichtige Rolle spielt.Seine Gestaltung unterstreicht Harmonie und Einheit mit der Natur.Aussichtsturme bestehen in der Regel aus Turmkörpern, Plattformen, Türmen und Leitern.mit kompakten und langlebigen Strukturen.

Der getarnte Baumturm
Der Tarnturm ist auch eine Art künstlicher Baum von Bionic-Baumturm, auf der Basis wie ein echter, plus der sorgfältige Entwurf, wenn er unter den echten Bäumen in der Sehenswürdigkeiten platziert wird,Park und Platz, wird es ein Teil der Natur sein.
Eigenschaften:
1Eine exquisite Struktur und ein wunderschönes Aussehen.
2. starke Strukturstabilität und lange Lebensdauer.
3Kleine Fläche und große wirtschaftliche Wirkung.
