Signalübertragungs-4-Bein-Winkelstahl-Kommunikationsfunk-Mobilfunkmast für die Telekommunikation

4-beiniger Winkelstahl-Kommunikationsturm für Mobilfunk und Mobilfunk

JIAYAO | Ihr zuverlässiger globaler Partner für Kommunikationstürme
Als professioneller Hersteller, der sich auf Stahl-Kommunikationstürme konzentriert, bringt JIAYAO über 20 Jahre Erfahrung in Herstellung und Export in jedes Telekommunikationsinfrastrukturprojekt ein. Wir liefern jährlich mehr als 1.000 fertige Türme an globale Märkte, mit einem jährlichen Exportvolumen von 10 Millionen US-Dollar. Bis heute wurden unsere Turmlösungen erfolgreich in 55 Ländern in Südostasien, dem Nahen Osten, Lateinamerika, Afrika und darüber hinaus eingesetzt.
Wir bieten umfassende OEM/ODM Anpassungsdienste an, um alle Ihre spezifischen Projektanforderungen zu erfüllen. Von Standard-5G-Mobilfunkgittertürmen, Monopolen und abgespannten Masten bis hin zu anwendungsspezifischen Türmen für Bergbaugebiete, Windparks und extreme Wetterszenarien können wir die optimale Lösung für Ihre Anforderungen maßschneidern.
Gestützt auf strenge Qualitätskontrolle, ausgereifte globale Lieferfähigkeiten und umfassende technische Unterstützung sind wir seit langem ein vertrauenswürdiger Partner für Telekommunikationsbetreiber, EPC-Auftragnehmer und Projektintegratoren weltweit.

Scrollen Sie nach unten, um detaillierte Produktspezifikationen, Projektfälle und kundenspezifische Lösungen anzuzeigen.  ↓↓↓

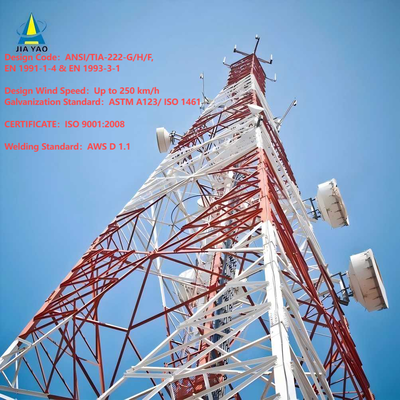

4-beiniger Winkelstahl-Gitterturm ist eine freistehende, hochfeste Stahlkonstruktion, die für die Unterstützung kritischer Infrastrukturen ausgelegt ist. Gekennzeichnet durch seinen quadratischen Vierbeinrahmen und kreuzförmige Gitterverbindungen dient er weltweit als zuverlässiges Rückgrat für Kommunikation, Stromübertragung und andere industrielle Anwendungen. Im Gegensatz zu abgespannten Türmen, die für Stabilität auf externe Drähte angewiesen sind, steht dieses selbsttragende Design unabhängig und ist somit an verschiedene Umgebungen von städtischen Gebieten bis zu abgelegenen Regionen anpassbar.

Als Eckpfeiler moderner Infrastruktur kombiniert der 4-beinige Winkelstahl-Gitterturm Haltbarkeit, Vielseitigkeit und Praktikabilität, um den wachsenden Anforderungen der Kommunikations-, Energie- und Überwachungssektoren gerecht zu werden. Sein ausgereiftes Design und seine zuverlässige Leistung machen ihn zu einer bevorzugten Wahl für Projekte weltweit.

Produktbeschreibung

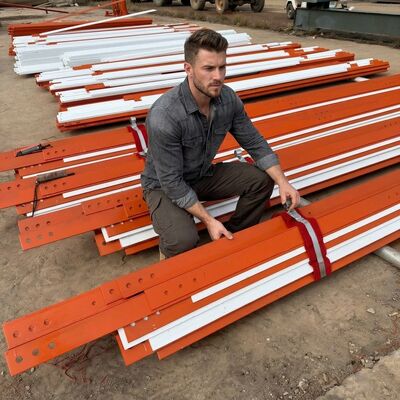

Verpackungsdetails: Telekommunikationsturm wird nach Kundenwunsch mit verzinkten Bändern gebündelt.

Lieferung:Versand in 20 Tagen nach Zahlung vom Hafen Tianjin

Turmteile: Ein Stahlturm ist in mehrere Bündel getrennt.

Schrauben: Pacrum.lon Beutel oder Stahl

Wir sind spezialisiert auf die Entwicklung und Herstellung von kundenspezifischen Stahltürmen für Telekommunikations-, Überwachungs-, Beobachtungs- und Sicherheitsanwendungen. Unten finden Sie detaillierte Produktinformationen:

Was ist die Gitterstruktur eines 4-beinigen Winkelstahlturms?

Die Gitterstruktur eines 4-beinigen Winkelstahlturms ist ein kreuzförmiges Fachwerk, das die vier vertikalen Winkelstahlbeine des Turms verbindet. Bestehend aus miteinander verbundenen Stahlteilen (typischerweise Winkelstahl oder Gitterstäbe) bildet es ein netzartiges Muster, das Lasten – einschließlich des Eigengewichts des Turms, des Gewichts der Ausrüstung, Wind-, seismische Kräfte und Eislasten – gleichmäßig auf alle vier Beine verteilt. Diese Struktur ist über die gesamte Höhe des Turms integriert und ergänzt das konische Design des Turms (breiter an der Basis, schmaler an der Spitze), um die strukturelle Integrität und Stabilität zu verbessern. Die Gitterkonfiguration gleicht hohe Festigkeit mit geringem Gewicht aus, minimiert den Materialverbrauch und maximiert gleichzeitig die Tragfähigkeit und Widerstandsfähigkeit gegenüber extremen Umweltbedingungen. Sie erleichtert auch den Luftstrom, reduziert den Windwiderstand und verbessert die Gesamtstabilität des Turms weiter.

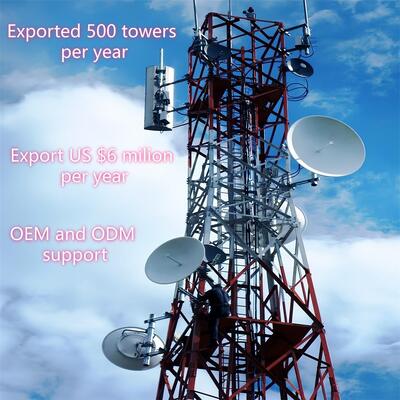

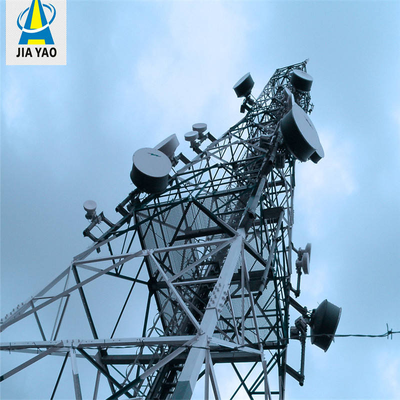

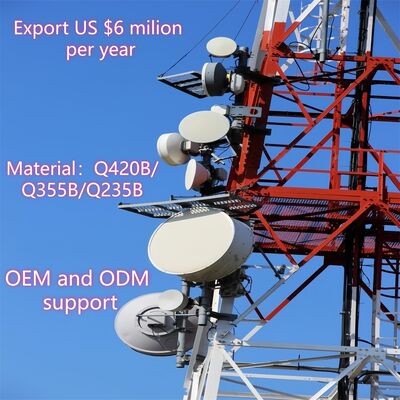

Wie montiert man die MW-Schüssel am 4-beinigen Winkelstahlturm?​

Die Montage einer Mikrowellenschüssel (MW) an einem 4-beinigen Winkelstahlturm erfolgt nach einem systematischen, sicherheitskonformen Prozess:

1. Vorbereitung vor der Installation: Überprüfen Sie die Tragfähigkeit des Turms, um sicherzustellen, dass er das Gewicht der MW-Schüssel (einschließlich Schüssel, Montagehalterung und zugehöriger Hardware) tragen kann. Stellen Sie sicher, dass das Design des Turms relevanten Normen (z. B. TIA/EIA-222-G/F) für die Montage von Geräten entspricht.
2. Installation der Halterung: Befestigen Sie spezielle Antennen-/Mikrowellenhalterungen (im Lieferumfang des Turms enthalten oder kundenspezifisch gefertigt) an vordefinierten Montagepunkten am Turmkörper oder an der Ausrüstungsplattform. Diese Halterungen werden mit hochfesten Schrauben (gemäß ISO 898 Güte 6.8/8.8) gesichert, um eine feste Verbindung mit der Gitterstruktur oder den Turmbeinen zu gewährleisten.
3. Anheben und Positionieren der Schüssel: Verwenden Sie Kräne oder spezielle Hebezeuge, um die MW-Schüssel auf die Zielhöhe zu heben (typischerweise in den oberen Abschnitten des Turms oder auf einer speziellen Ausrüstungsplattform). Stellen Sie sicher, dass die Schüssel mit dem beabsichtigten Punkt-zu-Punkt-Kommunikationsweg ausgerichtet ist (passen Sie Azimut und Elevation nach Bedarf an).
4. Befestigen der Schüssel: Befestigen Sie die MW-Schüssel mit kompatibler Hardware an den vorinstallierten Halterungen und ziehen Sie die Schrauben mit kalibrierten Werkzeugen auf das angegebene Drehmoment fest. Stellen Sie sicher, dass die Schüssel eben und stabil ist, ohne Wackeln oder Bewegung.
5. Kabelverlegung und Integration: Verlegen Sie die Signalkabel der Schüssel durch die integrierten Kabeltrassen des Turms, um sie vor Umweltschäden zu schützen. Schließen Sie die Kabel an die entsprechenden Geräte (z. B. Sender/Empfänger) an der Turmbasis oder auf einer Zwischenplattform an und stellen Sie eine ordnungsgemäße Isolierung und Wasserdichtigkeit sicher.
6. Endkontrolle: Führen Sie eine Sichtprüfung durch, um sicherzustellen, dass die Schüssel sicher montiert ist, die Halterungen intakt sind und die Kabel ordnungsgemäß organisiert sind. Testen Sie die Signalübertragung der Schüssel, um die Ausrichtung und Funktionalität zu überprüfen, und halten Sie dabei die Sicherheitsprotokolle ein.

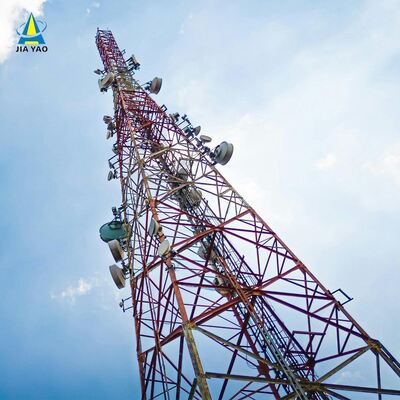

Was ist die Hauptstruktur eines 4-beinigen Winkelstahlturms?

Die Hauptstruktur eines 4-beinigen Winkelstahlturms ist ein selbsttragendes Gerüst, das auf Stabilität und Tragfähigkeit ausgelegt ist und aus drei Kernkomponenten besteht:

• Vier vertikale Winkelstahlbeine: Die primären tragenden Elemente aus hochwertigem Baustahl (z. B. Q235B, Q345B, Q420; konform mit ASTM A36/A572) und in einer quadratischen Basis angeordnet. Diese Beine leiten das Gesamtgewicht des Turms (einschließlich Ausrüstung und Umweltlasten) auf das Fundament ab.
• Gitterfachwerkverbindungen: Kreuzförmige Stahlteile (Winkelstahl oder Gitterstäbe), die die vier Beine horizontal und diagonal verbinden. Dieses Fachwerk verteilt die Lasten gleichmäßig über die Struktur, erhöht die Steifigkeit und widersteht seitlichen Kräften (Wind, seismische Aktivität) und bildet das charakteristische Gittermuster des Turms.
• Konisches Rahmendesign: Der Turm verjüngt sich allmählich von der Basis zur Spitze (breiter unten, schmaler oben), optimiert die strukturelle Integrität, indem das Material dort konzentriert wird, wo die Lasten am größten sind (an der Basis), und reduziert den Windwiderstand in höheren Lagen.

Zusätzliche Strukturelemente (z. B. Ausrüstungsplattformen, Kletterleitern und Kabeltrassen) sind in das Hauptgerüst integriert, um die praktische Funktionalität zu unterstützen, aber die vier vertikalen Beine und die Gitterfachwerkverbindungen bilden das strukturelle Rückgrat des Turms.

Plattform, Leiter eines 4-beinigen Winkelstahlturms

A. Plattform

• Zweck: Dient als erhöhter, stabiler Arbeitsbereich für die Installation, Wartung oder Inspektion von Geräten (z. B. MW-Schüsseln, 5G-Antennen, Überwachungsgeräte) und Turmkomponenten. Sie bietet auch einen sicheren Ruheplatz für Arbeiter während des Kletterns.
• Konstruktionsmerkmale: Typischerweise aus verzinktem Stahl gefertigt (konform mit ASTM A123/ISO 1461 für Korrosionsbeständigkeit) und in die Gitterstruktur des Turms in bestimmten Höhen integriert. Plattformen können Sicherheitsgeländer, rutschfeste Oberflächen und Zugangsklappen enthalten, um die Sicherheit der Arbeiter zu gewährleisten. Sie sind so konstruiert, dass sie das Gewicht von Arbeitern, Werkzeugen und Ausrüstung tragen und mit der Gesamttragfähigkeit des Turms übereinstimmen.
• Anpassung: Kann je nach Projektanforderungen an mehreren Höhen hinzugefügt werden (z. B. in der Nähe von Antennenmontagepunkten oder mittig am Turm für Wartungsarbeiten).

B. Leiter

• Zweck: Ein spezielles Sicherheitssystem, das es Arbeitern ermöglicht, den Turm zu besteigen, um Plattformen, Geräte oder obere Abschnitte für Installation, Inspektion oder Reparaturen zu erreichen.
• Konstruktionsmerkmale: Hergestellt aus verzinktem Stahl für Haltbarkeit und Korrosionsbeständigkeit, mit gleichmäßig verteilten Sprossen (gemäß Branchensicherheitsstandards) für bequemes Klettern. Wichtige Sicherheitsmerkmale sind Handläufe, Absturzsicherungssysteme (z. B. Seilführungen für Gurte) und manchmal Käfiggehäuse, um Stürze zu verhindern. Die Leiter ist vertikal an den Beinen oder dem Gitterfachwerk des Turms befestigt und bietet einen sicheren, stabilen Weg.
• Konformität: Entworfen in Übereinstimmung mit Sicherheitsvorschriften und Industriestandards (z. B. TIA/EIA-222-G/F), wobei der Schutz der Arbeiter beim vertikalen Zugang Priorität hat.

Zusammen verbessern Plattform und Leiter die Nutzbarkeit des Turms, indem sie einen sicheren und effizienten Zugang zu hochgelegenen Geräten und Komponenten ermöglichen und den laufenden Betrieb und die Wartung unterstützen.

​

Prüfung der Verzinkung von Winkelstahltürmen

Die Verzinkung ist eine wichtige Oberflächenbehandlung für 4-beinige Winkelstahl-Gittertürme, die eine langfristige Korrosionsbeständigkeit bietet, um rauen Außenbedingungen standzuhalten und die Lebensdauer des Turms auf über 20 Jahre zu verlängern. Nachfolgend finden Sie einen vereinfachten Überblick über die Verzinkungsprüfung:

1. Kernprüfungsziele

• Sicherstellung einer ausreichenden Beschichtungsdicke für dauerhaften Korrosionsschutz.
• Überprüfung der Gleichmäßigkeit und starken Haftung der Zinkbeschichtung (verhindert Abblättern/Absplittern).
• Prüfung auf keine kritischen Mängel (z. B. blanker Stahl, Risse, Poren).
• Einhaltung internationaler Normen (ASTM A123, ISO 1461).

2. Wichtige Prüfmethoden (durchgeführt nach der Fabrikation und nach der Installation)

• Beschichtungsdicke: Verwendung von magnetischen Dickenmessgeräten (zerstörungsfrei) oder Mikrometern (nur Stichprobenentnahme, zerstörend); mindestens 85–120 µm (dicker für raue Umgebungen).
• Haftung: Biegeversuch (180°), Hammerversuch oder Gitterschnittprüfung – keine Ablösung der Beschichtung zulässig.
• Sichtprüfung: Prüfung auf blanken Stahl, Risse, ungleichmäßige Zinkansammlungen oder Verunreinigungen; geringfügige Unregelmäßigkeiten sind zulässig, wenn sie keine Auswirkungen haben.
• Korrosionsbeständigkeit: Salzsprühnebelprüfung (ASTM B117/ISO 9227) für 100–500 Stunden (widersteht Rotrost); optionale Langzeit-Feldversuche.
• Optionale chemische Analyse: AAS/XRF zur Bestätigung von ≥98% Zinkreinheit und zur Erkennung von Verunreinigungen.

3. Konformitätsnormen

Einhaltung von ASTM (A123, B117, A572), ISO (1461, 9227, 898), Turmdesigncodes (TIA/EIA-222-G/F) und lokalen Vorschriften.

4. Stichproben nach der Installation

• Erneute Dickenmessung an kritischen Verbindungen.
• Prüfung auf Beschädigungen (Kratzer, Dellen) und Ausbesserung mit zinkreichem Lack, falls erforderlich.
• Überprüfung der Beschichtungsintegrität an Schraubenlöchern und stark beanspruchten Bereichen.

Diese Prüfung gewährleistet die Zuverlässigkeit der verzinkten Beschichtung und unterstützt die Leistung des Turms in Infrastrukturanwendungen.

Bitte klicken Sie hier für weitere Informationen!!!!!!

Verpackung & Versand

Zertifikate

​Bitte klicken Sie hier für weitere Informationen!!!!!!

Kundenspezifische Produkttypen & Vorteile

Selbsttragender Turm 
Selbsttragende Türme sind in der Regel 3- oder 4-beinige Türme, und ihr Material ist Stahlrohr oder Winkelstahl. Was die Verbindung betrifft, so wird der Rohrturm über Flansche verbunden, und der Winkelstahlturm wird über Muttern und Schrauben verbunden. 
Merkmale: 
1. Geringer Windlastkoeffizient, starke Windbeständigkeit. 
2. Spart Landressourcen, bequeme Standortwahl. 
Bequemer Transport und Installation. 

Rohrstahlturm
Der Rohrturm bezieht sich auf eine selbsttragende hohe Stahlkonstruktion mit einer Turmsäule aus Stahlrohren und einem Turmkörperabschnitt in dreieckiger Form. Seine Hauptmerkmale sind, dass die drei Rohrturmsäulen aus Stahlrohren gefertigt sind und der Turmkörperabschnitt dreieckig ist, was eine hohe Stahlkonstruktion darstellt, die sich von Winkelstahl unterscheidet.

Monopolturm

Monopoltürme sind eine häufig verwendete Art mit schönem Aussehen, die eine kleine Fläche von 9 bis 18 Quadratmetern abdeckt, kostengünstig ist und von der Mehrheit der Bauherren übernommen wird. Der Turmkörper hat einen vernünftigeren Querschnitt, der durch hochfeste Schrauben oder Überlappung (Schiebeverbindung) verbunden ist. Er hat die Eigenschaften einer einfachen Installation und kann sich an eine Vielzahl von komplizierten Feldstandorten anpassen.

Abgespannter Turm 
Abgespannte Türme haben ein neuartiges Aussehen, und ihr größtes Merkmal ist die Verstärkung durch Stahlseile. Abgespannte Türme sind eine gängige Art von Kommunikationstürmen, die wirtschaftlich und praktisch sind. Sie sind leichter und billiger als andere. Sie eignen sich sehr gut für weite geografische Gebiete. 

Wachturm
Der Wachturm ist ein multifunktionales Gebäude, das hauptsächlich zur Beobachtung der Umgebung dient und in mehreren Bereichen eine wichtige Rolle spielt. Sein Design betont Harmonie und Einheit mit der natürlichen Umgebung, und der architektonische Stil ist normalerweise auf die Umgebung abgestimmt. Beobachtungstürme bestehen in der Regel aus Turmkörpern, Plattformen, Türmen und Leitern mit kompakten und langlebigen Strukturen.

Tarnbaumturm
Tarnbaumtürme sind auch eine Art künstlicher Bäume, Bionic-Baumtürme, die auf einer Basis wie ein echter Baum mit sorgfältigem Design, wenn sie unter den echten Bäumen in einem Aussichtsbereich, Park und Platz platziert werden, Teil der Natur sind. 
Merkmale: 
1. Exquisite Struktur und prächtiges Aussehen. 
2. Starke strukturelle Stabilität und lange Lebensdauer. 
3. Geringe Flächenabdeckung und großer wirtschaftlicher Effekt.

Unsere Dienstleistungen

JIAYAO CO., LTD. ist ein professioneller Hersteller von Telekommunikationstürmen, der nach ISO9001 zertifiziert ist. Wir sind bestrebt, unseren Kunden die optimiertesten Lösungen und die besten Kommunikationstürme anzubieten. Viele Produkte wurden in die USA, nach Europa und in 55 weitere Länder exportiert.
Wir sind spezialisiert auf die Entwicklung und Herstellung von Winkelstahltürmen, Rohrstahltürmen, Monopoltürmen, Kiefernbaumtürmen, abgespannten Türmen und Wachtürmen. Unsere Abteilungen umfassen Design, F&E, Inspektion, Labor, Qualitätskontrolle, Verzinkung und Stahlkonstruktion. Unsere Rohstoffe stammen von namhaften Stahlwerken in China: HBIS Group, Baowu Steel Group, Shougang Group.
​
