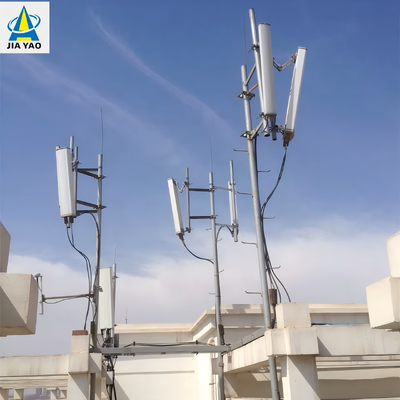

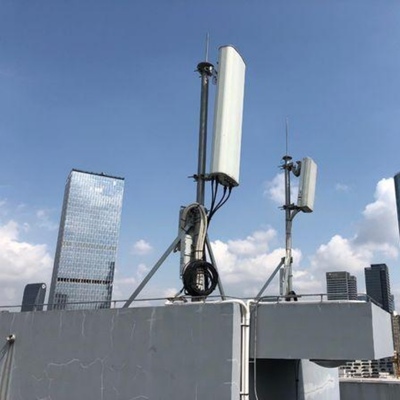

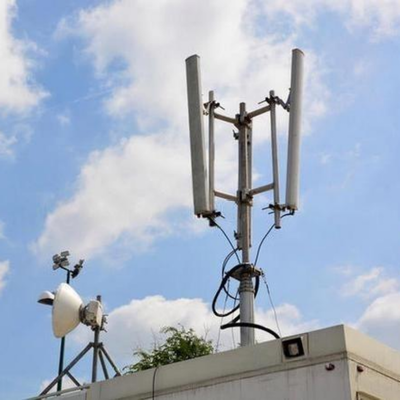

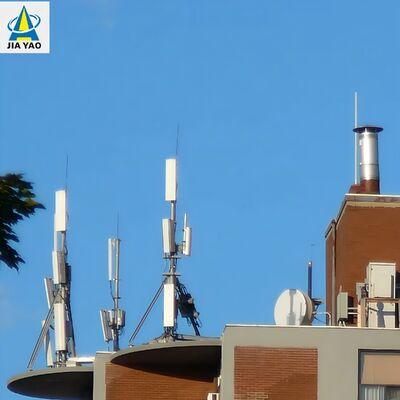

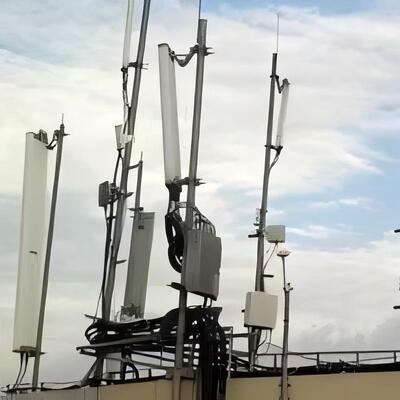

Dachantennen-Blitzableiter-Telekommunikationsmast-Stahlstativ-Höhenerweiterung 5-40m

Wir sind spezialisiert auf die Entwicklung und Herstellung von kundenspezifischen Stahltürmen für Telekommunikations-, Überwachungs-, Beobachtungs- und Sicherheitsanwendungen. Nachfolgend finden Sie die detaillierten Produktinformationen:

1.Wichtige Details:
Herkunftsort: Hebei, China (Festland); Markenname: Jaoyao oder OEM; Modellnummer: Telekommunikationsturm
Oberflächenbehandlung: Feuerverzinkt oder lackiert.
2.Verpackung & Lieferung:
Verpackungsdetails: Der Telekommunikationsturm wird gemäß den Kundenanforderungen mit verzinkten Bändern gebündelt.
Lieferung: Versand innerhalb von 20 Tagen nach Zahlung vom Hafen Tianjin
Turmteile: Ein Stahlturm ist in mehrere Bündel aufgeteilt.
Schrauben: Verpackungsmaterial ist ein robuster Nylonbeutel oder eine Stahltonne.
3. Technische Daten

Wie ist die Gitterstruktur eines 3-beinigen Rohrstahlturms?

Die Gitterstruktur eines 3-beinigen Rohrstahlturms ist ein fachwerkartiges Gerüst, das die drei vertikalen Rohrbeine des Turms verbindet. Diese Gitterträger, die aus kleineren Hohlstahlrohren (konsistent mit dem Material der Hauptbeine, z. B. nahtlose/geschweißte Stahlrohre) bestehen, bilden kreuzweise horizontale und diagonale Verbindungen zwischen den drei Beinen und erzeugen so ein dreieckiges, netzartiges Muster über die gesamte Höhe des Turms. Diese Struktur arbeitet im Zusammenspiel mit dem konischen Design des Turms (breiter an der Basis, schmaler an der Spitze), um vertikale Lasten (Turmgewicht, Ausrüstungsgewicht) und seitliche Kräfte (Wind, seismische Aktivität) gleichmäßig auf die drei Beine zu verteilen. Das rohrförmige Gitter erhöht nicht nur die strukturelle Steifigkeit und Stabilität, sondern optimiert auch die aerodynamische Leistung – es reduziert den Windwiderstand um 30 % im Vergleich zu herkömmlichen Gitterstrukturen aus Winkelstahl –, wodurch der Turm sehr gut an raue oder windige Umgebungen angepasst ist. Darüber hinaus sorgt die Verwendung von Rohrprofilen dafür, dass die Struktur leicht ist und gleichzeitig eine hohe Tragfähigkeit beibehält.

Wie montiert man die MW-Schüssel am 3-beinigen Rohrstahlturm?

Die Montage einer Mikrowellen (MW)-Schüssel an einem 3-beinigen Rohrstahlturm folgt einem sicheren, standardisierten Prozess, der mit dem strukturellen Design des Turms und den Industriestandards übereinstimmt:

1. Vorabprüfung der Installation: Bestätigen Sie die Tragfähigkeit des Turms (gemäß TIA-222-G und GB 50017 Standards), um sicherzustellen, dass er die MW-Schüssel, die Montagehardware und die damit verbundenen Lasten tragen kann. Überprüfen Sie die vorinstallierten Antennenhalterungen des Turms (integriertes Zubehör) auf strukturelle Integrität.
2. Vorbereitung der Halterung: Verwenden Sie die speziellen Antennenhalterungen des Turms (oder kundenspezifisch gefertigte Halterungen, die mit dem Rohrgitter kompatibel sind) und befestigen Sie sie an den Hauptbeinen oder Gitterträgern des Turms mit hochfesten Schrauben der Güteklasse 8.8 (ISO 898). Stellen Sie sicher, dass die Halterungen mit dem beabsichtigten Punkt-zu-Punkt-Kommunikationspfad ausgerichtet sind und auf das angegebene Drehmoment angezogen sind.
3. Anheben und Positionieren der Schüssel: Verwenden Sie Kräne oder spezielle Hebezeuge, um die MW-Schüssel auf die Zielhöhe zu heben (typischerweise in den oberen Abschnitten des Turms oder auf einer Wartungsplattform). Passen Sie Azimut und Elevation der Schüssel an, um sie auf den Empfangs-/Sendepunkt auszurichten, und verwenden Sie Laser-Ausrichtungswerkzeuge für Präzision.
4. Sichere Befestigung: Befestigen Sie die MW-Schüssel an den montierten Halterungen mit kompatibler Hardware und stellen Sie eine feste, wackelfreie Verbindung sicher. Überprüfen Sie das Schraubendrehmoment erneut mit kalibrierten Werkzeugen, um die Schweiß- und Befestigungsstandards gemäß AWS D1.1 einzuhalten.
5. Kabelverlegung: Verlegen Sie die Signal- und Stromkabel der Schüssel durch die integrierten Kabelmanagementsysteme des Turms (oder entlang geschützter Wege auf der Gitterstruktur), um Umweltschäden zu vermeiden. Stellen Sie sicher, dass die Kabel an den Anschlusspunkten ordnungsgemäß isoliert und wasserdicht sind.
6. Endkontrolle: Führen Sie eine Sichtprüfung der Schüssel, Halterungen und Verbindungen durch, um die Stabilität zu bestätigen. Testen Sie die Signalübertragung, um die Ausrichtung und Funktionalität zu überprüfen. Halten Sie während der gesamten Installation Sicherheitsprotokolle ein (z. B. Absturzsicherung für Arbeiter).

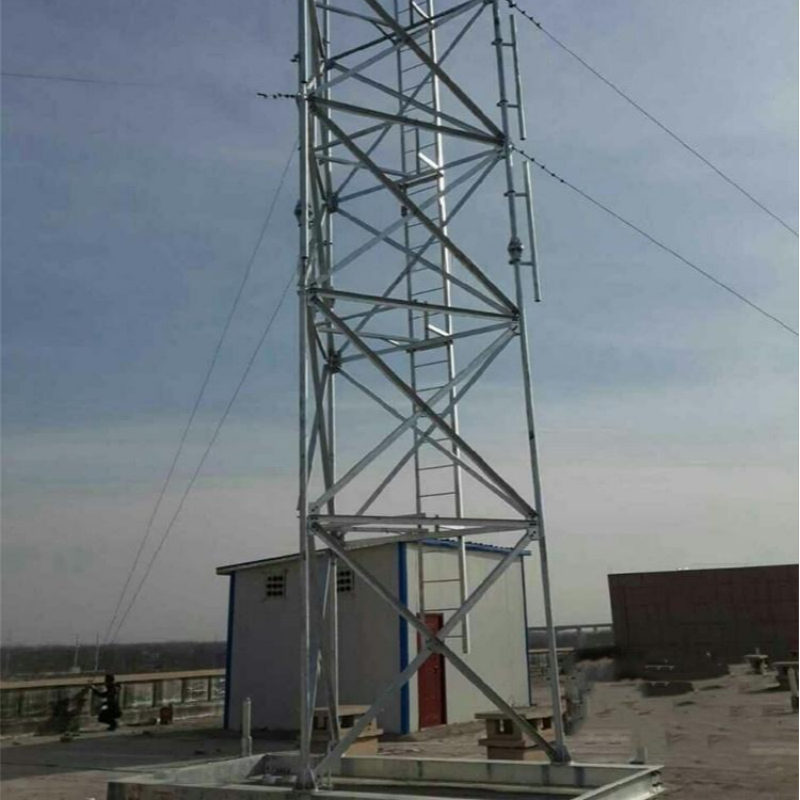

Hauptstruktur eines 3-beinigen Rohrstahlturms?

Die Hauptstruktur eines 3-beinigen Rohrstahlturms ist ein freistehendes, dreieckig gerahmtes System, das auf Stabilität, Tragfähigkeit und aerodynamische Effizienz ausgelegt ist und aus drei Kernkomponenten besteht:

• Drei vertikale Rohrbeine: Die primären tragenden Elemente, hergestellt aus nahtlosen oder geschweißten Stahlrohren (gemäß Q345B/ASTM A500 Standards). In dreieckiger Anordnung angeordnet, übertragen diese Beine das Gesamtgewicht des Turms (einschließlich Ausrüstung und Umweltlasten) auf das Fundament.
• Rohr-Gitterträger: Kleinere Hohlstahlrohre, die die drei Hauptbeine horizontal und diagonal verbinden. Dieses Kreuzfachwerk verteilt Lasten gleichmäßig, erhöht die strukturelle Steifigkeit und reduziert den Windwiderstand, wodurch das charakteristische Gittermuster des Turms entsteht.
• Konischer Rahmen & Flanschverbindungen: Der Turm verjüngt sich allmählich von der Basis zur Spitze (breitere Basis, schmalere Spitze), um den Widerstand gegen starke Winde (bis zu 200 km/h) und Erdbeben zu optimieren. Turmsegmente werden über hochfeste verschraubte Flansche verbunden, was eine sichere Montage gewährleistet und Wartungsrisiken reduziert.

Diese Komponenten bilden das strukturelle Rückgrat, wobei integrierte Zubehörteile (z. B. Plattformen, Leitern) zusätzliche funktionale Unterstützung bieten, ohne die Integrität der Hauptstruktur zu beeinträchtigen.

Plattform, Leiter

A. Plattform

• Zweck: Dient als stabile erhöhte Arbeitsfläche für die Installation, Wartung oder Inspektion von MW-Schüsseln, Antennen, Sensoren oder anderer Ausrüstung. Sie bietet auch einen sicheren Ruhepunkt für Arbeiter während des Turmzugangs.
• Konstruktionsmerkmale: Hergestellt aus verzinktem Stahl (gemäß ASTM A123 für Korrosionsbeständigkeit) und in die Gitterstruktur in bestimmten Höhen integriert. Ausgestattet mit Sicherheitsgeländern zur Absturzsicherung und rutschfesten Oberflächen für die Stabilität der Arbeiter. Ausgelegt, um das Gewicht von Arbeitern, Werkzeugen und Ausrüstung zu tragen, im Einklang mit der Gesamttragfähigkeit des Turms. Kann Zugangsluken für einfache Bewegung zwischen den Turmabschnitten enthalten.
• Hauptvorteil: Strategisch in der Nähe von Ausrüstungsmontagepunkten positioniert, um Wartungsarbeiten zu rationalisieren und die Betriebseffizienz zu verbessern.

B. Leiter

• Zweck: Ein spezielles Sicherheitssystem, das es Arbeitern ermöglicht, den Turm zu besteigen, um Plattformen, Ausrüstung oder obere Abschnitte für Installation, Inspektion oder Reparaturen zu erreichen.
• Konstruktionsmerkmale: Hergestellt aus verzinktem Stahl für Haltbarkeit und Korrosionsbeständigkeit, mit gleichmäßig verteilten Sprossen (gemäß Sicherheitsstandards der Branche) für bequemes Klettern. Ausgestattet mit Absturzsicherungsmechanismen (z. B. Seilführungen für Sicherheitsgurte), um Absturzrisiken zu minimieren – konsistent mit der "Absturzsicherungsleiter"-Konstruktionsspezifikation des Turms. Vertikal an den Hauptbeinen oder Gitterträgern befestigt, um einen sicheren, stabilen Weg zu gewährleisten.
• Konformität: Entworfen in Übereinstimmung mit Sicherheitsvorschriften und Turmdesignstandards (z. B. TIA-222-G, GB 50017), wobei der Arbeitnehmerschutz beim vertikalen Zugang Priorität hat.

Zusammen verbessern Plattform und Leiter die Nutzbarkeit des Turms, indem sie einen sicheren und effizienten Zugang zu hochgelegener Ausrüstung ermöglichen und den laufenden Betrieb und die Wartung unterstützen, während sie gleichzeitig die Branchenstandards für Sicherheit und Haltbarkeit einhalten.

Bitte klicken Sie hier für weitere Informationen!!!

Kundenbesuche

Montage,Prüfung von verzinkten Stahltürmen

Zertifizierungen

Bitte klicken Sie hier für weitere Informationen!!!

Kundenspezifische Produkttypen & Vorteile

Freitragender Turm 
Freitragende Türme sind normalerweise 3- oder 4-beinige Türme, und ihr Material ist Stahlrohr oder Winkelstahl. Was die Verbindung betrifft, so werden Rohrtürme über Flansche verbunden, und Winkelstahltürme werden über Muttern und Schrauben verbunden. 
Merkmale: 
1. Geringer Windlastkoeffizient, starke Windbeständigkeit. 
2. Spart Landressourcen, bequeme Standortwahl. 
Bequemer Transport und Installation. 

Rohrstahlturm
Der Rohrturm bezieht sich auf eine freitragende hohe Stahlkonstruktion mit einer Turmsäule aus Stahlrohren und einem dreieckigen Turmkörper. Seine Hauptmerkmale sind, dass die drei Rohr-Turmsäulen aus Stahlrohren gefertigt sind und der Turmkörper dreieckig ist, was eine hohe Stahlkonstruktion darstellt, die sich von Winkelstahl unterscheidet.

Monopolturm 
Einrohrtürme, auch Monopoltürme genannt, sind ein häufig verwendeter Typ mit schönem Aussehen, der eine kleine Fläche von 9 bis 18 Quadratmetern bedeckt, kostengünstig ist und von der Mehrheit der Bauherren übernommen wird. Der Turmkörper hat einen vernünftigeren Querschnitt, der durch hochfeste Schrauben verbunden ist. Er zeichnet sich durch einfache Installation aus und kann an eine Vielzahl von komplizierten Feldstandorten angepasst werden. 

Abgespannter Turm 
Abgespannte Türme haben ein neuartiges Aussehen, und ihr größtes Merkmal ist die Verstärkung durch Stahlseile. Abgespannte Türme sind ein gängiger Typ von Kommunikationstürmen, der wirtschaftlich und praktisch ist. Sie sind leichter und billiger als andere. Sie eignen sich sehr gut für geografisch weite Gebiete. 

Wachturm
Der Wachturm ist ein multifunktionales Gebäude, das hauptsächlich zur Beobachtung der Umgebung dient und in vielen Bereichen eine wichtige Rolle spielt. Sein Design betont Harmonie und Einheit mit der natürlichen Umgebung, und der architektonische Stil ist normalerweise auf die Umgebung abgestimmt. Beobachtungstürme bestehen in der Regel aus Turmkörpern, Plattformen, Türmen und Leitern mit kompakten und langlebigen Strukturen.

Tarnbaumturm
Tarnbaumtürme sind auch eine Art künstlicher Baumtürme, die auf einer Basis wie ein echter Baum gestaltet sind und durch sorgfältiges Design, wenn sie unter echten Bäumen in einem Ausflugsgebiet, Park und Platz platziert werden, Teil der Natur werden. 
Merkmale: 
1. Exquisite Struktur und prächtiges Aussehen. 
2. Starke strukturelle Stabilität und lange Lebensdauer. 
3. Geringe Flächenbeanspruchung und großer wirtschaftlicher Effekt.

Unsere Dienstleistungen

JIAYAO CO., LTD. ist ein professioneller Hersteller von Telekommunikationstürmen, der nach ISO9001 zertifiziert ist. Wir sind bestrebt, unseren Kunden die optimiertesten Lösungen und die besten Kommunikationstürme anzubieten. Viele Produkte wurden in die USA, nach Europa und in 55 andere Länder exportiert.
Wir sind spezialisiert auf die Entwicklung und Herstellung von Winkelstahltürmen, Rohrstahltürmen, Monopoltürmen, Kiefernbaumtürmen, abgespannten Türmen und Wachtürmen. Unsere Abteilungen umfassen Design, F&E, Inspektion, Labor, Qualitätskontrolle, Verzinkung und Stahlbauabteilungen. Unsere Rohmaterialien stammen von namhaften Stahlwerken in China: HBIS Group, Baowu Steel Group, Shougang Group.
​

FAQ

F: Was ist die akzeptable MOQ?
A: Unsere akzeptable MOQ ist 1 Set. Jede Probebestellung in kleiner Menge ist willkommen.

F: Was ist die Lieferzeit?
A: Innerhalb von 25 Tagen nach Erhalt der Anzahlung.

F: Was ist die akzeptable Zahlungsbedingung?
A: TT, L/C, Paypal, Western Union, .

F: Können Sie OEM für mich machen?
A: Wir akzeptieren alle OEM-Bestellungen, kontaktieren Sie uns einfach und geben Sie uns Ihr Design, wir werden Ihnen einen angemessenen Preis anbieten.

F: Wann kann ich das Angebot erhalten?
A: Wir zitieren Sie normalerweise innerhalb von 24 Stunden nach Erhalt Ihrer Anfrage. Wenn Sie die Anfrage sehr dringend erhalten, rufen Sie uns bitte an oder teilen Sie uns dies per E-Mail mit, damit wir Ihre Anfrage vorrangig behandeln können.

F: Ist Ihr Kommunikationsturm-Standard ANSI / TIA/ EIA-222-G?
A: Ja.

F: Ist der Standard für feuerverzinkte Beschichtungen ASTM A 123/153?
A: Ja.

F: Können Sie ein Berechnungsbuch bereitstellen?
A: Ja, aber Sie müssen für das Berechnungsbuch bezahlen.

F: Wie lange ist die Lebensdauer Ihres Produkts?
A: 50 Jahre.
F: Ist die Struktur des Turms einheitlich?
A: Nein, wir können ihn nach Kundenwunsch entwerfen und produzieren.

F: Was ist Ihre Zahlungsmethode?
A: 30% per T/T als Anzahlung, Restbetrag per T/T oder L/C bei Sicht.
