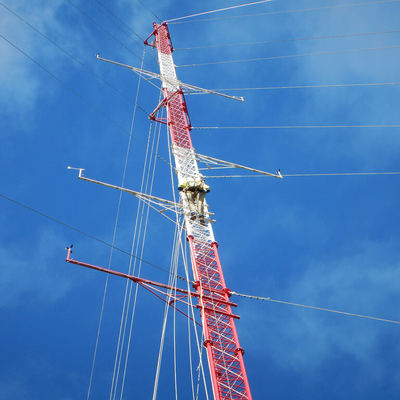

Hochfester, abgespannter Gitter-Anemometerturm von 60 bis 100 m Höhe mit mehrstufigen Sensorhalterungen für die Ressourcenbewertung von Windparks

60m-100m Gitter-Hochspannungs-Abspannturm für Windpark-Ressourcenbewertung mit mehrstufigen Sensorhalterungen

Kernstruktur- und Designmerkmale

• Schlanker Turmkörper: Gebaut als rohrförmige oder gitterförmige Stahlkonstruktion (schmaler als freistehende Türme) mit einer konischen Form zur Optimierung der Lastverteilung.

• Abspannseilsystem: Mehrere Sätze von Stahlseilen sind in Abständen von 20–30 m am Mast befestigt und in Winkeln von 45–60° am Boden verankert, um Wind-/seismischen Kräften standzuhalten.

• Höhenbereich: Reicht von 30 m bis über 200 m (höher als die meisten freistehenden Türme), anpassbar für spezifische Bedürfnisse.

• Zubehör: Beinhaltet Kletterleitern, Antennenhalterungen, Kabeltrassen und Flugsicherungsleuchten (für Höhen >60 m).

Schlüsselmaterialien und Standards

• Turmkörper: Verzinkter Baustahl (ASTM A36/S235JR) für Korrosionsbeständigkeit und Festigkeit.

• Abspannseile: Hochfeste Stahlseile (ASTM A475) mit Zink-/Polymerbeschichtungen für Langlebigkeit.

• Anker: Schwerlast-Beton-/Stahlanker zur Sicherung der Seile, ausgelegt für Zuglasten.

• Konformität: Folgt IEC 62305 (Blitzschutz) und lokalen Bauvorschriften.

Primäre Anwendungsszenarien

• Rundfunk/Telekommunikation: Unterstützt TV-/Radioantennen und Weitstrecken-Mikrowellensender (maximiert die Signalabdeckung durch Höhe).

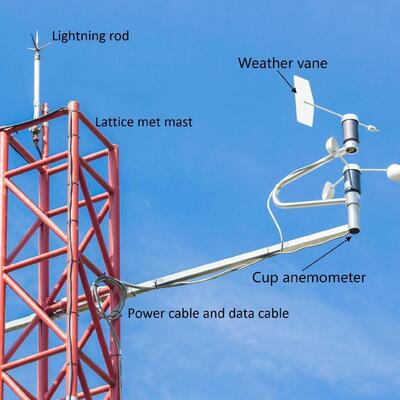

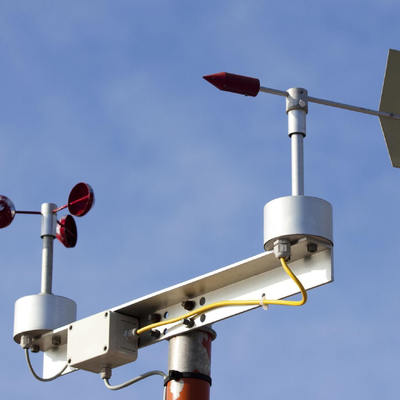

• Meteorologische Überwachung: Beherbergt Wetterfühler/Radar in großen Höhen für genaue atmosphärische Daten.

• Luftfahrtnavigation: Montiert Luftfahrtbaken in abgelegenen Gebieten (Berge, Küsten).

• Wissenschaftliche Forschung: Setzt atmosphärische Instrumente (Ozonsensoren) oberhalb von Bodenstörungen ein.

1.Spezifikationen

Was ist der Turmkörper eines Abspannturms?

Der Turmkörper eines Abspannturms (Abspannmastturm) ist die zentrale, schlanke tragende Struktur, die Antennen, Sensoren oder andere Geräte trägt und für seitliche Stabilität auf externe Abspannseile angewiesen ist (anstatt auf freitragende Steifigkeit). Typischerweise als rohrförmiger oder gitterförmiger Stahlrahmenkonstruiert, ist er schmaler als freitragende Türme und verfügt über ein konisches Design (breiter an der Basis, schmaler an der Spitze), um die Lastverteilung und den Windwiderstand zu optimieren. Der Turmkörper ist aus verzinktem Baustahl gefertigt (gemäß ASTM A36/S235JR-Standards), um Korrosionsbeständigkeit und langfristige Haltbarkeit in Außenumgebungen zu gewährleisten. Er dient als Montagebasis für wichtige Zubehörteile wie Kletterleitern, Antennenhalterungen und Kabeltrassen, und sein modulares Design ermöglicht die Anpassung von Höhen von 30 m bis über 200 m, zugeschnitten auf Anwendungen wie Rundfunk, Telekommunikation oder meteorologische Überwachung.

Wie montiert man eine Antenne an einem Abspannturm?

Die Montage einer Antenne an einem Abspannturm folgt einem strukturierten, sicherheitskonformen Prozess, der auf das Design des Turms und Industriestandards abgestimmt ist:

1. Vorbereitung vor der Installation: Überprüfen Sie die Tragfähigkeit des Turms, um sicherzustellen, dass er das Gewicht der Antenne (einschließlich Hardware und zugehöriger Kabel) tragen kann. Untersuchen Sie den Turmkörper auf Korrosion, strukturelle Schäden oder lose Verbindungen und bestätigen Sie die Einhaltung lokaler Sicherheitsvorschriften (z. B. IEC 62305 für Blitzschutz).
2. Installation der Antennenhalterung: Befestigen Sie spezielle Antennenhalterungen (integriertes Zubehör des Turms) an vordefinierten Punkten am Turmkörper. Diese Halterungen werden typischerweise mit hochfesten Schrauben befestigt, die mit der verzinkten Stahlstruktur des Turms kompatibel sind, um eine feste Verbindung zu gewährleisten, die Windkräften und Vibrationen standhält.
3. Anheben und Positionieren der Antenne: Verwenden Sie Kräne oder spezielle Hebezeuge, um die Antenne auf die Zielhöhe zu heben (strategisch für optimale Signalabdeckung gewählt). Richten Sie die Antenne auf die beabsichtigte Sende-/Empfangsrichtung aus und verwenden Sie Laserwerkzeuge oder Ausrichtungsmesser für Präzision.
4. Sichern der Antenne: Befestigen Sie die Antenne mit kompatibler Hardware an den vorinstallierten Halterungen und ziehen Sie die Schrauben mit dem vorgeschriebenen Drehmoment an, um Bewegungen zu verhindern. Stellen Sie sicher, dass die Antenne waagerecht und stabil ist, ohne Wackeln, das die Leistung oder strukturelle Integrität beeinträchtigen könnte.
5. Kabelverlegung und -integration: Verlegen Sie Signalkabel oder Zuführungen durch die integrierten Kabeltrassen des Turms, um sie vor Umweltschäden zu schützen. Verbinden Sie die Kabel mit der Antenne und führen Sie sie zu bodengestützten Geräten, wobei Sie auf ordnungsgemäße Isolierung und Wasserdichtigkeit an den Anschlusspunkten achten.
6. Endkontrolle: Führen Sie eine Sichtprüfung der Antenne, Halterungen und Kabel durch, um eine sichere Installation zu bestätigen. Testen Sie die Signalübertragung/-empfang der Antenne, um die Funktionalität zu überprüfen, und stellen Sie sicher, dass während des gesamten Prozesses alle Sicherheitsprotokolle (z. B. Absturzsicherung für Arbeiter) eingehalten werden.

Was ist die Anti-Kletter-Vorrichtung am Abspannturm?

Die Anti-Kletter-Vorrichtung für einen Abspannturm ist eine spezielle Sicherheitskomponente, die am Turmkörper installiert wird, um unbefugten Zugang zu verhindern und Sturzrisiken zu reduzieren. Gängige Designs umfassen:

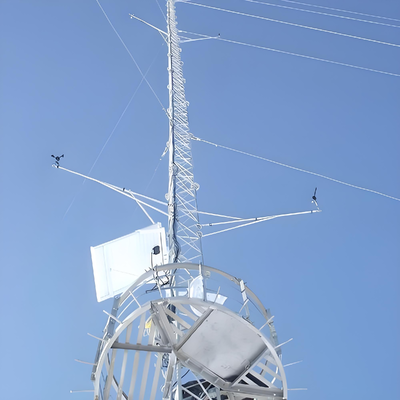

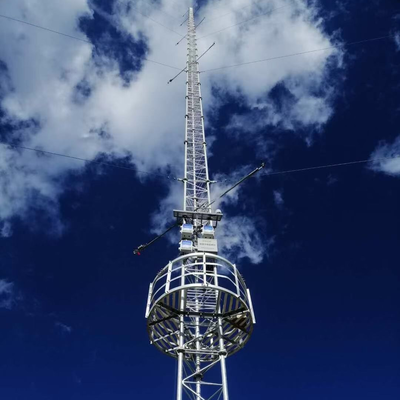

• Anti-Kletter-Kragen/Schürzen: Runde oder konische Stahlbarrieren, die in der Nähe der Basis des Turms montiert sind (typischerweise 2–3 m über dem Boden), um Kletterversuche zu blockieren, indem sie Griffe oder Tritte verweigern.
• Stachelige oder gezackte Abwehrmittel: Nicht-tödliche, spitze Stahlaufsätze an unteren Turmabschnitten oder Leitern, um unbefugtes Klettern abzuschrecken.
• Verriegelter Zugang: Wenn der Turm mit einer Zugangsklappe auf Bodenniveau oder einem Leiternzugang ausgestattet ist, beschränkt ein verriegeltes Tor den Zugang nur auf zertifiziertes Personal.

Diese Vorrichtungen sind aus korrosionsbeständigen Materialien (z. B. verzinktem Stahl, passend zum Turmkörper) gefertigt, um Außenbedingungen standzuhalten. Ihr Hauptzweck ist die Erhöhung der Sicherheit, indem versehentliches oder absichtliches Klettern durch ungeschulte Personen verhindert wird, im Einklang mit lokalen Bauvorschriften und der Haftungsbegrenzung für Turmbetreiber.

Wie verbindet man Abspannseile und Abspannturm?

Die Verbindung von Abspannseilen mit einem Abspannturm beinhaltet einen sicheren, lasttragenden Prozess, um sicherzustellen, dass die Seile den Turm effektiv gegen Wind- und seismische Kräfte stabilisieren können:

1. Vorbereitung: Wählen Sie Abspannseile aus hochfesten Stahlkabeln (gemäß ASTM A475) mit Zink- oder Polymerbeschichtungen für Langlebigkeit. Stellen Sie sicher, dass der Turmkörper über vorgefertigte Befestigungspunkte (z. B. Ösen, Halterungen oder Querträger) in Abständen von 20–30 m verfügt, wie im Design des Turms angegeben.
2. Installation der Befestigungshardware: Montieren Sie schwere Abspannseilhalterungen oder Gabelköpfe an den vordefinierten Befestigungspunkten des Turms mit hochfesten Schrauben (kompatibel mit der verzinkten Stahlstruktur des Turms). Diese Halterungen sind so konstruiert, dass sie die Spannung gleichmäßig auf den Turmkörper verteilen.
3. Seilendverbindung: Verwenden Sie professionelle Endverbindungsstücke (z. B. Presshülsen, Seilklemmen oder Kauschen), um das Ende jedes Abspannseils zu sichern. Presshülsen werden für eine dauerhafte, hochfeste Verbindung auf das Seil gepresst, während Seilklemmen eine einstellbare Spannung ermöglichen.
4. Verbindung & Spannung: Befestigen Sie das abgebundene Ende des Abspannseils mit einer Schäkel oder einem Bolzen an der Halterung des Turms und stellen Sie eine sichere Passform ohne Spiel sicher. Verwenden Sie ein Spannwerkzeug (z. B. einen Spannschloss oder eine Seilwinde), um die Spannung des Seils auf die Konstruktionsspezifikation einzustellen – entscheidend für die Ausbalancierung der seitlichen Kräfte auf den Turm.
5. Überprüfung: Überprüfen Sie, ob die Verbindung mit der konischen Struktur des Turms ausgerichtet ist und ob das Seil gleichmäßig gespannt ist (Überdrehen vermeiden, was den Turmkörper belasten könnte). Bestätigen Sie, dass die Hardware und die Endverbindungsstücke korrosionsbeständig sind und den Sicherheitsstandards des Turms entsprechen.

Wie verbindet man Abspannseile und Abspannankerbolzen?

Die Verbindung von Abspannseilen mit Abspannankerbolzen (Bodenanker) ist ein entscheidender Schritt, um die Spannung des Seils auf den Boden zu übertragen und die Stabilität des Turms zu gewährleisten:

1. Ankervorbereitung: Stellen Sie sicher, dass der Bodenanker (schwerlastiger Beton- oder Stahlanker, ausgelegt für Zuglasten) ordnungsgemäß im Boden in einem Winkel von 45–60° relativ zum Abspannseil installiert ist. Der Anker muss vollständig ausgehärtet (bei Beton) und sicher eingebettet sein, um Auszugskräften standzuhalten.
2. Freilegung des Ankerbolzens: Stellen Sie sicher, dass der obere Bolzen des Ankers (Abspannankerbolzen) über den Boden hinausragt und Gewinde für die Anschluss-Hardware aufweist. Der Bolzen sollte aus hochfestem Stahl bestehen, um der Spannung des Abspannseils standzuhalten.
3. Seilendverbindung: Verbinden Sie das freie Ende des Abspannseils mit denselben hochfesten Beschlägen (Presshülsen, Seilklemmen oder Kauschen), die für die Turmverbindung verwendet werden, und stellen Sie ein sicheres, lasttragendes Ende sicher.
4. Montage der Anschluss-Hardware: Befestigen Sie einen Spannschloss (zur Spannungseinstellung) und einen Schäkel am abgebundenen Abspannseil. Der Spannschloss wird über eine Mutter oder Unterlegscheibe mit dem Abspannankerbolzen verbunden und ermöglicht eine Feinabstimmung der Seilspannung.
5. Spannung & Sicherung: Verwenden Sie den Spannschloss, um das Abspannseil auf die erforderliche Spezifikation zu spannen und sicherzustellen, dass es seitlichen Kräften widersteht, ohne den Anker zu ziehen. Nach dem Spannen den Spannschloss mit Splinten oder Sicherungsmuttern verriegeln, um ein Lösen im Laufe der Zeit zu verhindern.
6. Endkontrolle: Überprüfen Sie, ob die Verbindung sicher ist, der Anker keine Anzeichen von Bewegung zeigt und das Abspannseil im richtigen Winkel von 45–60° ausgerichtet ist. Prüfen Sie auf Korrosion am Bolzen, an der Hardware und an der Seilendverbindung und stellen Sie die Einhaltung von IEC 62305 und lokalen Sicherheitsvorschriften sicher.
