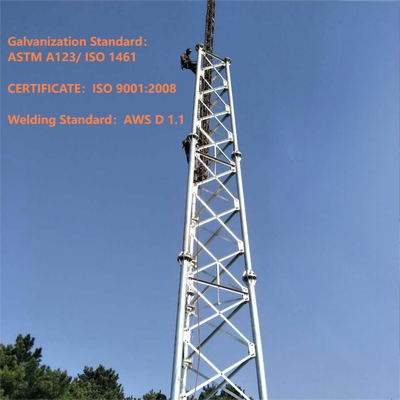

100 Fuß hochsteifer 3-Röhren-Telekommunikationsmast für erhöhte 5G-Abdeckung am Straßenrand

100FT Hochfeste 3-Rohr-Telekommunikationsturm für erhöhte Straßenrand-5G-Abdeckung

Wir sind spezialisiert auf die Entwicklung und Herstellung von kundenspezifischen Stahltürmen für Telekommunikations-, Überwachungs-, Beobachtungs- und Sicherheitsanwendungen. Nachfolgend finden Sie detaillierte Produktinformationen:

1.Wichtige Details:
Herkunftsort: Hebei, China (Festland); Markenname: Jaoyao oder OEM; Modellnummer: Telekommunikationsturm
Oberflächenbehandlung: Feuerverzinkt oder lackiert.
2.Verpackung & Lieferung:
Verpackungsdetails: Der Telekommunikationsturm wird gemäß den Kundenanforderungen mit verzinkten Bändern gebündelt.
Lieferung: Versand in 20 Tagen nach Zahlung vom Hafen Tianjin

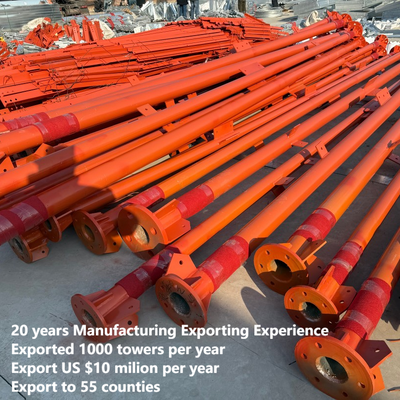

Turmteile: Ein Stahlturm ist in mehrere Bündel aufgeteilt.
Schrauben: Verpackungsmaterial ist ein robuster Nylonbeutel oder eine Stahltonne.
3. Technische Daten

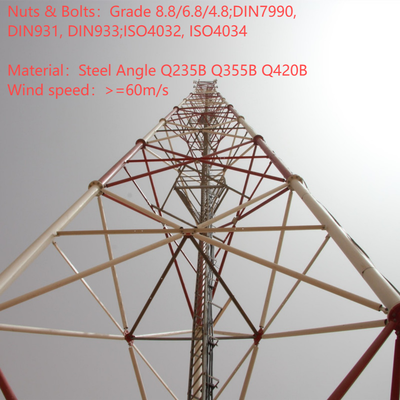

Was ist die Gitterstruktur eines 3-beinigen röhrenförmigen Stahlturms?

Die Gitterstruktur eines 3-beinigen röhrenförmigen Stahlturms ist ein fachwerkartiges Gerüst, das die drei vertikalen röhrenförmigen Beine des Turms verbindet. Diese Gitterglieder, die aus kleineren Hohlstahlrohren (konsistent mit dem Material der Hauptbeine, z. B. nahtlose/geschweißte Stahlrohre) bestehen, bilden kreuzweise horizontale und diagonale Verbindungen zwischen den drei Beinen und erzeugen so ein dreieckiges, netzartiges Muster über die gesamte Höhe des Turms. Diese Struktur arbeitet im Zusammenspiel mit dem sich verjüngenden Design des Turms (breiter an der Basis, schmaler an der Spitze), um vertikale Lasten (Turmgewicht, Ausrüstungsgewicht) und seitliche Kräfte (Wind, seismische Aktivität) gleichmäßig auf die drei Beine zu verteilen. Das röhrenförmige Gitter erhöht nicht nur die strukturelle Steifigkeit und Stabilität, sondern optimiert auch die aerodynamische Leistung – es reduziert den Windwiderstand um 30 % im Vergleich zu herkömmlichen Gitterstrukturen aus Winkelstahl – und macht den Turm hochgradig anpassungsfähig an raue oder windige Umgebungen. Darüber hinaus sorgt die Verwendung von röhrenförmigen Gliedern dafür, dass die Struktur leicht ist und gleichzeitig eine hohe Tragfähigkeit beibehält.

Wie montiert man die MW-Schüssel am 3-beinigen röhrenförmigen Stahlturm?

Die Montage einer Mikrowellen (MW)-Schüssel an einem 3-beinigen röhrenförmigen Stahlturm folgt einem sicheren, standardisierten Prozess, der mit dem strukturellen Design des Turms und den Industriestandards übereinstimmt:

1. Vorabprüfung: Bestätigen Sie die Tragfähigkeit des Turms (gemäß TIA-222-G und GB 50017 Standards), um sicherzustellen, dass er die MW-Schüssel, die Montagehardware und die zugehörigen Lasten tragen kann. Überprüfen Sie die vorinstallierten Antennenhalterungen des Turms (integriertes Zubehör) auf strukturelle Integrität.
2. Vorbereitung der Halterung: Verwenden Sie die speziellen Antennenhalterungen des Turms (oder kundenspezifisch gefertigte Halterungen, die mit dem röhrenförmigen Gitter kompatibel sind) und befestigen Sie sie an den Hauptbeinen oder Gitterträgern des Turms mit hochfesten Schrauben der Güteklasse 8.8 (ISO 898). Stellen Sie sicher, dass die Halterungen mit dem beabsichtigten Punkt-zu-Punkt-Kommunikationspfad ausgerichtet sind und auf das angegebene Drehmoment angezogen sind.
3. Anheben und Positionieren der Schüssel: Verwenden Sie Kräne oder spezielle Hebezeuge, um die MW-Schüssel auf die Zielhöhe zu heben (typischerweise in der Nähe der oberen Abschnitte des Turms oder auf einer Wartungsplattform). Passen Sie Azimut und Elevation der Schüssel an, um sie auf den Empfangs-/Sendepunkt auszurichten, und verwenden Sie Laser-Ausrichtungswerkzeuge für Präzision.
4. Sichere Befestigung: Befestigen Sie die MW-Schüssel an den montierten Halterungen mit kompatibler Hardware und stellen Sie eine feste, wackelfreie Verbindung sicher. Überprüfen Sie das Schraubendrehmoment erneut mit kalibrierten Werkzeugen, um die Schweiß- und Befestigungsstandards gemäß AWS D1.1 einzuhalten.

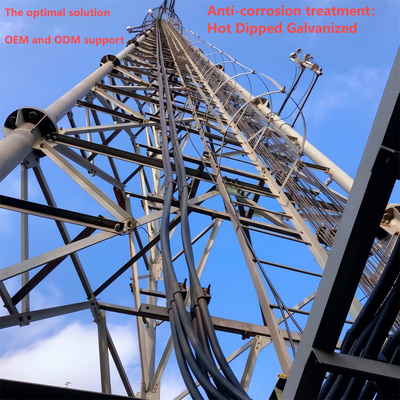

5. Kabelverlegung: Verlegen Sie die Signal- und Stromkabel der Schüssel durch die integrierten Kabelmanagementsysteme des Turms (oder entlang geschützter Wege auf der Gitterstruktur), um Umweltschäden zu vermeiden. Stellen Sie sicher, dass die Kabel an den Anschlusspunkten ordnungsgemäß isoliert und wasserdicht sind.
6. Endkontrolle: Führen Sie eine Sichtprüfung der Schüssel, Halterungen und Verbindungen durch, um die Stabilität zu bestätigen. Testen Sie die Signalübertragung, um die Ausrichtung und Funktionalität zu überprüfen. Halten Sie während der gesamten Installation Sicherheitsprotokolle ein (z. B. Absturzsicherung für Arbeiter).

Hauptstruktur eines 3-beinigen röhrenförmigen Stahlturms?

Die Hauptstruktur eines 3-beinigen röhrenförmigen Stahlturms ist ein freitragendes, dreieckig gerahmtes System, das auf Stabilität, Tragfähigkeit und aerodynamische Effizienz ausgelegt ist und aus drei Kernkomponenten besteht:

• Drei vertikale röhrenförmige Beine: Die primären tragenden Elemente, gefertigt aus nahtlosen oder geschweißten Stahlrohren (gemäß Q345B/ASTM A500 Standards). In dreieckiger Anordnung angeordnet, leiten diese Beine das Gesamtgewicht des Turms (einschließlich Ausrüstung und Umweltlasten) auf das Fundament ab.
• Röhrenförmige Gitterträger: Kleinere Hohlstahlrohre, die die drei Hauptbeine horizontal und diagonal verbinden. Dieses kreuzweise Gitterwerk verteilt die Lasten gleichmäßig, erhöht die strukturelle Steifigkeit und reduziert den Windwiderstand, wodurch das charakteristische Gittermuster des Turms entsteht.
• Konische Rahmen & Flanschverbindungen: Der Turm verjüngt sich allmählich von der Basis zur Spitze (breitere Basis, schmalere Spitze), um den Widerstand gegen starke Winde (bis zu 200 km/h) und Erdbeben zu optimieren. Turmsegmente werden über hochfeste verschraubte Flansche verbunden, was eine sichere Montage gewährleistet und Wartungsrisiken reduziert.

Diese Komponenten bilden das strukturelle Rückgrat, wobei integrierte Zubehörteile (z. B. Plattformen, Leitern) funktionale Unterstützung bieten, ohne die Integrität der Hauptstruktur zu beeinträchtigen.

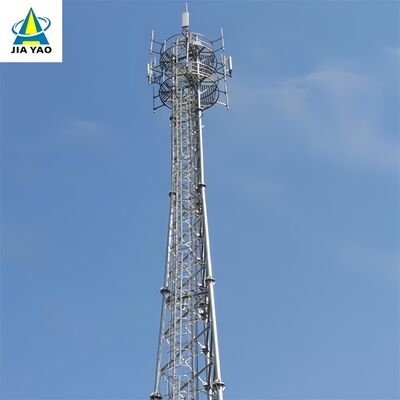

Plattform, Leiter

A. Plattform

• Zweck: Dient als stabile erhöhte Arbeitsfläche für die Installation, Wartung oder Inspektion von MW-Schüsseln, Antennen, Sensoren oder anderer Ausrüstung. Sie bietet auch einen sicheren Ruhepunkt für Arbeiter während des Turmzugangs.
• Konstruktionsmerkmale: Gefertigt aus verzinktem Stahl (gemäß ASTM A123 für Korrosionsbeständigkeit) und in die Gitterstruktur in bestimmten Höhen integriert. Ausgestattet mit Sicherheitsgeländern zur Absturzsicherung und rutschfesten Oberflächen für die Stabilität der Arbeiter. Ausgelegt, um das Gewicht von Arbeitern, Werkzeugen und Ausrüstung zu tragen, im Einklang mit der Gesamttragfähigkeit des Turms. Kann Zugangsluken für einfache Bewegung zwischen den Turmabschnitten enthalten.
• Hauptvorteil: Strategisch in der Nähe von Ausrüstungsmontagepunkten positioniert, um Wartungsarbeiten zu optimieren und die Betriebseffizienz zu verbessern.

B. Leiter

• Zweck: Ein spezielles Sicherheitssystem, das es Arbeitern ermöglicht, den Turm zu besteigen, um Plattformen, Ausrüstung oder obere Abschnitte für Installation, Inspektion oder Reparaturen zu erreichen.
• Konstruktionsmerkmale: Gefertigt aus verzinktem Stahl für Haltbarkeit und Korrosionsbeständigkeit, mit gleichmäßig verteilten Sprossen (gemäß Sicherheitsstandards der Industrie) für bequemes Klettern. Ausgestattet mit Absturzsicherungssystemen (z. B. Seilführungen für Sicherheitsgurte), um Absturzrisiken zu minimieren – konsistent mit der "Absturzsicherungsleiter"-Konstruktionsspezifikation des Turms. Vertikal an den Hauptbeinen oder Gitterträgern befestigt, um einen sicheren, stabilen Weg zu gewährleisten.
• Konformität: Entworfen in Übereinstimmung mit Sicherheitsvorschriften und Turmdesignstandards (z. B. TIA-222-G, GB 50017), wobei der Arbeitnehmerschutz beim vertikalen Zugang Priorität hat.

Zusammen verbessern Plattform und Leiter die Nutzbarkeit des Turms, indem sie einen sicheren, effizienten Zugang zu hochgelegener Ausrüstung ermöglichen und den laufenden Betrieb und die Wartung unterstützen, während sie gleichzeitig die Sicherheits- und Haltbarkeitsanforderungen der Industrie erfüllen.

Bitte klicken Sie hier für weitere Informationen!!!

Kundenbesuche

Montage,Prüfung von verzinkten Stahltürmen

Zertifizierungen

Bitte klicken Sie hier für weitere Informationen!!!

Kundenspezifische Produkttypen & Vorteile

Freitragender Turm 
Freitragende Türme sind normalerweise 3- oder 4-beinige Türme, und ihr Material ist Stahlrohr oder Winkelstahl. Was die Verbindung betrifft, so wird der Rohrturm über Flansche verbunden, und der Winkelstahlturm wird über Muttern und Schrauben verbunden. 
Merkmale: 
1. Geringer Windlastkoeffizient, starke Windbeständigkeit. 
2. Spart Landressourcen, bequeme Lage. 
Bequemer Transport und Installation. 

Rohrstahlturm
Der Rohrturm bezieht sich auf eine freitragende Hochstahlkonstruktion mit einer Turmsäule aus Stahlrohren und einem dreieckigen Turmkörper. Seine Haupteigenschaften sind, dass die drei Rohrturmsäulen aus Stahlrohren bestehen und der Turmkörper dreieckig ist, was eine Hochstahlkonstruktion darstellt, die sich von Winkelstahl unterscheidet.

Monopolturm 
Einrohrtürme, auch Monopoltürme genannt, sind ein häufig verwendeter Typ mit schönem Aussehen, der eine kleine Fläche von 9 bis 18 Quadratmetern abdeckt, kostengünstig ist und von der Mehrheit der Bauherren übernommen wird. Der Turmkörper hat einen vernünftigeren Querschnitt, der durch hochfeste Schrauben verbunden ist. Er zeichnet sich durch einfache Installation aus und kann an eine Vielzahl von komplizierten Feldstandorten angepasst werden. 

Abgespannter Turm 
Abgespannte Türme haben ein neuartiges Aussehen, und ihr größtes Merkmal ist die Verstärkung durch Stahlseile. Abgespannte Türme sind ein gängiger Typ von Kommunikationstürmen, der wirtschaftlich und praktisch ist. Sie sind leichter und billiger als andere. Sie eignen sich sehr gut für weite geografische Gebiete. 

Wachturm
Der Wachturm ist ein multifunktionales Gebäude, das hauptsächlich zur Beobachtung der Umgebung dient und in vielen Bereichen eine wichtige Rolle spielt. Sein Design betont Harmonie und Einheit mit der natürlichen Umgebung, und der architektonische Stil ist normalerweise auf die Umgebung abgestimmt. Beobachtungstürme bestehen in der Regel aus Turmkörpern, Plattformen, Türmen und Leitern mit kompakten und langlebigen Strukturen.

Tarnbaumturm
Tarnbaumtürme sind auch eine Art künstlicher Bäume, Bionic-Baumtürme, die auf einer Basis wie ein echter Baum plus sorgfältigem Design, wenn sie unter echten Bäumen in einem Aussichtsbereich, Park und Platz platziert werden, Teil der Natur sind. 
Merkmale: 
1. Exquisite Struktur und prächtiges Aussehen. 
2. Starke strukturelle Stabilität und lange Lebensdauer. 
3. Geringe Flächenabdeckung und großer wirtschaftlicher Effekt.

Unsere Dienstleistungen

JIAYAO CO., LTD. ist ein professioneller Hersteller von Telekommunikationstürmen, der nach ISO9001 zertifiziert ist. Wir sind bestrebt, unseren Kunden die optimiertesten Lösungen und die besten Kommunikationstürme anzubieten. Viele Produkte wurden in die USA, nach Europa und in 55 andere Länder exportiert.
Wir sind spezialisiert auf die Entwicklung und Herstellung von Winkeleisentürmen, Rohreisentürmen, Monopoltürmen, Kiefernbaumtürmen, abgespannten Türmen und Wachtürmen. Unsere Abteilungen umfassen Design, F&E, Inspektion, Labor, Qualitätskontrolle, Verzinkung und Stahlkonstruktion. Unsere Rohmaterialien stammen von berühmten Stahlwerken in China: HBIS Group, Baowu Steel Group, Shougang Group.
​
