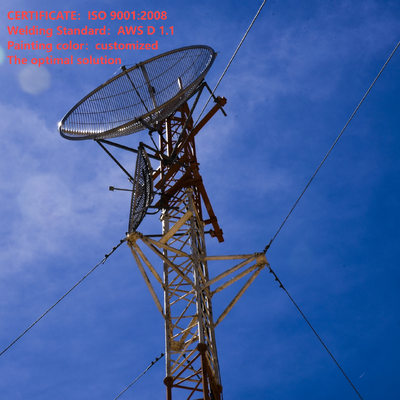

48 52 m Budgetfreundlicher Abspannmast für Rundfunksignalübertragungsprojekt

48 52 m Budgetfreundlicher Abspannmast für Rundfunksignalübertragungsprojekt

Kernstruktur- und Designmerkmale

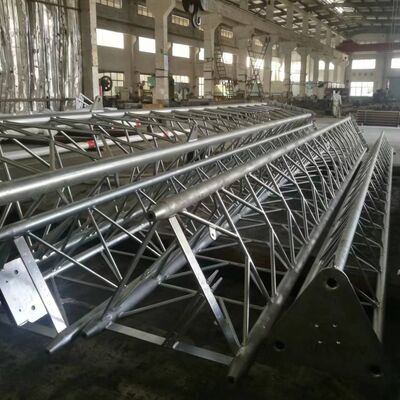

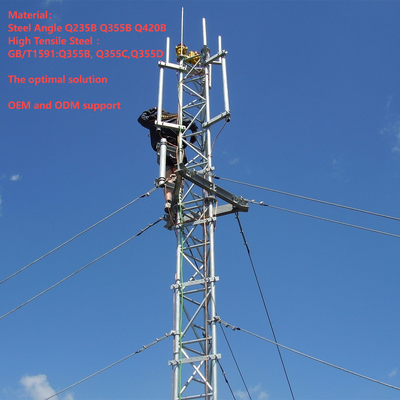

• Schlanker Turmkörper: Gebaut als Stahlrohr- oder Gitterkonstruktion (schmaler als selbsttragende Türme), mit konischer Form zur Optimierung der Lastverteilung.

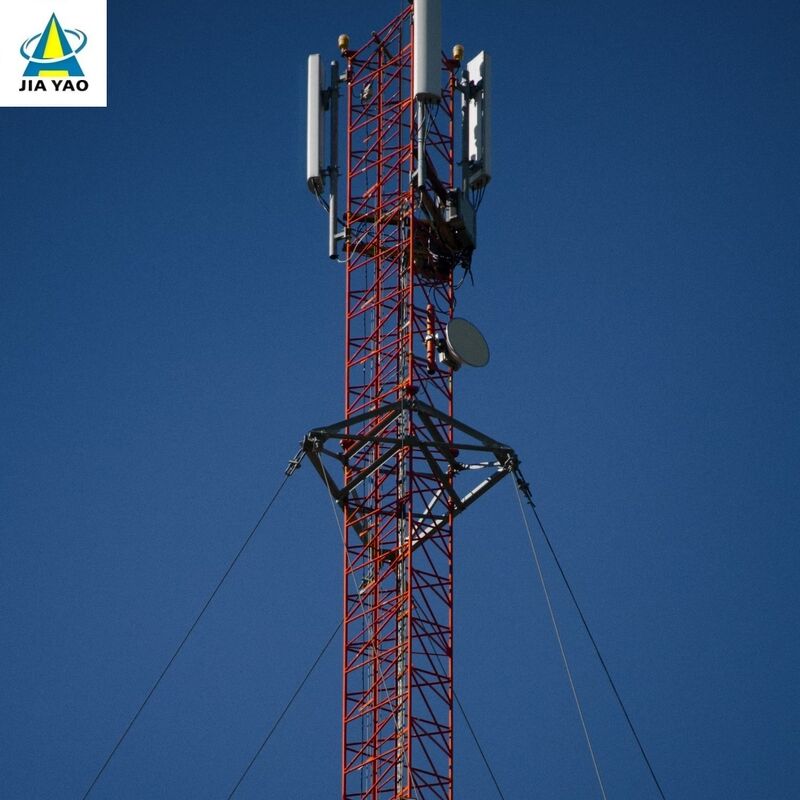

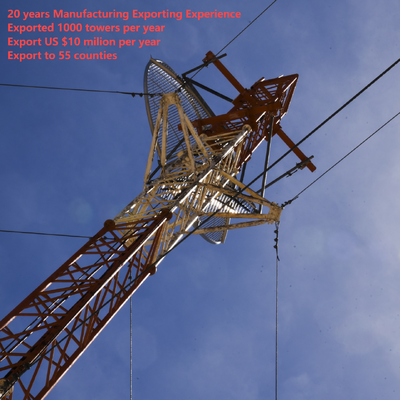

• Abspannsystem: Mehrere Sätze Stahlseile werden in Abständen von 20–30 m am Mast befestigt und in einem Winkel von 45–60° im Boden verankert, um Wind-/seismischen Kräften standzuhalten.

• Höhenbereich: Von 30 m auf über 200 m ausziehbar (höher als die meisten selbsttragenden Türme), anpassbar an spezifische Anforderungen.

• Zubehör: Beinhaltet Kletterleitern, Antennenhalterungen, Kabelrinnen und Flugwarnleuchten (für Höhen >60 m).

Wichtige Materialien und Standards

• Turmkörper: Verzinkter Baustahl (ASTM A36/S235JR) für Korrosionsbeständigkeit und Festigkeit.

• Abspanndrähte: Hochfeste Stahlkabel (ASTM A475) mit Zink-/Polymerbeschichtung für Haltbarkeit.

• Anker: Hochleistungsanker aus Beton/Stahl zur Befestigung von Drähten, ausgelegt für Zuglasten.

• Einhaltung: Entspricht IEC 62305 (Blitzschutz) und den örtlichen Gebäudesicherheitsvorschriften.

Primäre Anwendungsszenarien

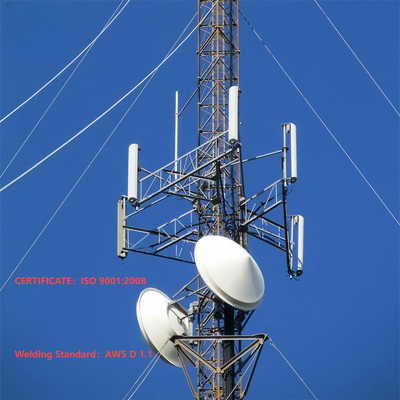

• Rundfunk/Telekommunikation: Unterstützt TV-/Radioantennen und Langstrecken-Mikrowellensender (maximiert die Signalabdeckung über die Höhe).

• Meteorologische Überwachung: Hostet Wettersensoren/Radar in großen Höhen für genaue atmosphärische Daten.

• Luftfahrtnavigation: Montage von Flugbaken in abgelegenen Gebieten (Berge, Küsten).

• Wissenschaftliche Forschung: Setzt atmosphärische Instrumente (Ozonmonitore) oberhalb von Bodeninterferenzen ein.

1.Spezifikationen

Was ist der Turmkörper eines abgespannten Drahtmastes?

Der Turmkörper eines abgespannten Drahtseilmastes (abgespannter Mastturm) ist die zentrale, schlanke tragende Struktur, die Antennen, Sensoren oder andere Geräte trägt und für seitliche Stabilität auf externe Abspanndrähte angewiesen ist (und nicht auf selbsttragende Steifigkeit). Typischerweise als gebautRohr- oder GitterstahlgerüstEr ist schmaler als selbsttragende Türme und verfügt über ein konisches Design (breiter an der Basis, schmaler oben), um die Lastverteilung und den Windwiderstand zu optimieren. Der Turmkörper besteht aus verzinktem Baustahl (gemäß ASTM A36/S235JR-Standards), um Korrosionsbeständigkeit und langfristige Haltbarkeit im Außenbereich zu gewährleisten. Es dient als Montagebasis für wichtiges Zubehör wie Kletterleitern, Antennenhalterungen und Kabelrinnen und sein modularer Aufbau ermöglicht die individuelle Anpassung von Höhen von 30 m bis über 200 m, maßgeschneidert für Anwendungen wie Rundfunk, Telekommunikation oder meteorologische Überwachung.

Wie montiere ich die Antenne am Abspannmast?

Die Montage einer Antenne an einem abgespannten Drahtmast erfolgt nach einem strukturierten, sicherheitskonformen Prozess, der sich an der Konstruktion des Turms und den Industriestandards orientiert:

1. Vorbereitung vor der Installation: Überprüfen Sie die Tragfähigkeit des Turms, um sicherzustellen, dass er das Gewicht der Antenne (einschließlich Hardware und zugehöriger Kabel) tragen kann. Überprüfen Sie den Turmkörper auf Korrosion, strukturelle Schäden oder lockere Verbindungen und bestätigen Sie die Einhaltung der örtlichen Sicherheitsvorschriften (z. B. IEC 62305 für Blitzschutz).
2. Installation der Antennenhalterung: Befestigen Sie spezielle Antennenhalterungen (integriertes Zubehör des Turms) an vorher festgelegten Punkten am Turmkörper. Diese Halterungen werden in der Regel mit hochfesten Schrauben befestigt, die mit der verzinkten Stahlkonstruktion des Turms kompatibel sind und so eine feste Verbindung gewährleisten, die Windkräften und Vibrationen standhält.
3. Anheben und Positionieren von Antennen: Verwenden Sie Kräne oder spezielle Hebegeräte, um die Antenne auf die Zielhöhe zu heben (strategisch für eine optimale Signalabdeckung ausgewählt). Richten Sie die Antenne auf die vorgesehene Sende-/Empfangsrichtung aus. Verwenden Sie dabei Laserwerkzeuge oder Ausrichtungsmessgeräte, um die Präzision zu gewährleisten.
4. Befestigung der Antenne: Befestigen Sie die Antenne mit kompatibler Hardware an den vorinstallierten Halterungen und ziehen Sie die Schrauben mit dem angegebenen Drehmoment an, um Bewegungen zu verhindern. Stellen Sie sicher, dass die Antenne eben und stabil ist und nicht wackelt, was die Leistung oder strukturelle Integrität beeinträchtigen könnte.
5. Kabelführung und -integration: Führen Sie Signalkabel oder Zuleitungen durch die integrierten Kabelkanäle des Turms, um sie vor Umweltschäden zu schützen. Schließen Sie die Kabel an die Antenne an und verlegen Sie sie zu Bodengeräten. Achten Sie dabei auf eine ordnungsgemäße Isolierung und Wasserdichtigkeit an den Verbindungspunkten.
6. Endkontrolle: Führen Sie eine Sichtprüfung der Antenne, Halterungen und Kabel durch, um die sichere Installation zu bestätigen. Testen Sie die Signalübertragung/den Signalempfang der Antenne, um die Funktionalität zu überprüfen, und stellen Sie sicher, dass während des gesamten Prozesses alle Sicherheitsprotokolle (z. B. Absturzsicherung für Arbeiter) befolgt werden.

Was ist die Klettersicherung am Abspannmast?

Die Kletterschutzvorrichtung für einen abgespannten Drahtseilmast ist eine spezielle Sicherheitskomponente, die am Turmkörper installiert wird, um unbefugten Zugriff zu verhindern und das Absturzrisiko zu verringern. Zu den gängigen Designs gehören:

• Anti-Kletterkragen/-röcke: Runde oder konische Stahlbarrieren, die in der Nähe der Basis des Turms (normalerweise 2–3 m über dem Boden) angebracht sind, um Kletterversuche zu blockieren, indem sie Halte- oder Trittmöglichkeiten verwehren.
• Stachel- oder gezackte Abschreckungsmittel: Nicht tödliche, spitze Stahlbefestigungen an unteren Turmabschnitten oder Leitern, um unbefugtes Besteigen zu verhindern.
• Gesperrter Zugang: Wenn der Turm mit einer bodennahen Zugangsklappe oder einem Leitereinstiegspunkt ausgestattet ist, beschränkt ein verschlossenes Tor den Zugang nur auf zertifiziertes Personal.

Diese Geräte bestehen aus korrosionsbeständigen Materialien (z. B. verzinkter Stahl, passend zum Turmkörper), um den Bedingungen im Freien standzuhalten. Ihr Hauptzweck besteht darin, die Sicherheit zu erhöhen, indem ein unbeabsichtigtes oder absichtliches Besteigen durch ungeschulte Personen verhindert wird, und zwar im Einklang mit den örtlichen Bausicherheitsvorschriften und der Haftungsreduzierung für Turmbetreiber.

Wie verbindet man Abspannseil und Abspannmast?

Das Anschließen von Abspanndrähten an einen abgespannten Drahtseilmast erfordert einen sicheren, lasttragenden Prozess, um sicherzustellen, dass die Drähte den Turm wirksam gegen Wind und seismische Kräfte stabilisieren können:

1. Vorbereitung: Wählen Sie Abspanndrähte aus hochfesten Stahlkabeln (gemäß ASTM A475) mit Zink- oder Polymerbeschichtungen für eine lange Lebensdauer. Stellen Sie sicher, dass der Turmkörper in Abständen von 20–30 m über vorgefertigte Befestigungspunkte (z. B. Ösen, Halterungen oder Querarme) verfügt, wie im Turmentwurf angegeben.
2. Installation der Anbaugeräte-Hardware: Befestigen Sie robuste Abspannseilhalterungen oder Gabelköpfe mit hochfesten Schrauben (kompatibel mit der verzinkten Stahlstruktur des Turms) an den vorgesehenen Befestigungspunkten des Turms. Diese Halterungen sind so konstruiert, dass sie die Spannung gleichmäßig über den Turmkörper verteilen.
3. Kabelabschluss: Verwenden Sie professionelle Abschlussbeschläge (z. B. Presshülsen, Kabelklemmen oder Kauschen), um das Ende jedes Abspanndrahts zu sichern. Für eine dauerhafte, hochfeste Verbindung werden Presshülsen auf den Draht gecrimpt, während Kabelklemmen für eine einstellbare Spannung sorgen.
4. Verbindung & Spannung: Befestigen Sie das abgeschlossene Ende des Abspannseils mit einem Schäkel oder Stift an der Halterung des Turms und achten Sie dabei auf einen sicheren Sitz ohne Spiel. Verwenden Sie ein Spannwerkzeug (z. B. ein Spannschloss oder ein Spannschloss), um die Spannung des Drahtes an die Konstruktionsspezifikation anzupassen – entscheidend für den Ausgleich der seitlichen Kräfte auf den Turm.
5. Überprüfung: Überprüfen Sie, ob die Verbindung mit der konischen Struktur des Turms ausgerichtet ist und dass der Draht gleichmäßig gespannt ist (vermeiden Sie ein zu starkes Anziehen, das den Turmkörper belasten könnte). Stellen Sie sicher, dass die Hardware und Abschlussbeschläge korrosionsbeständig sind und den Sicherheitsstandards des Turms entsprechen.

Wie verbindet man abgespannten Draht und abgespannten Ankerbolzen?

Der Anschluss von Abspanndrähten an abgespannte Ankerbolzen (Bodenanker) ist ein entscheidender Schritt, um die Spannung des Drahtseils auf den Boden zu übertragen und so die Stabilität des Turms zu gewährleisten:

1. Ankervorbereitung: Stellen Sie sicher, dass der Bodenanker (hochbelastbarer Beton- oder Stahlanker, ausgelegt für Zuglasten) ordnungsgemäß in einem Winkel von 45–60° zum Abspannseil im Boden installiert ist. Der Anker muss vollständig ausgehärtet (für Beton) und sicher eingebettet sein, um den Herausziehkräften standzuhalten.
2. Freilegung des Ankerbolzens: Stellen Sie sicher, dass der obere Bolzen des Ankers (abgespannter Ankerbolzen) über den Boden hinausragt und mit einem Gewinde versehen ist, um die Verbindungsteile aufzunehmen. Der Bolzen sollte aus hochfestem Stahl bestehen, um der Spannung des Abspannseils standzuhalten.
3. Kabelabschluss: Beenden Sie das freie Ende des Abspannseils mit den gleichen hochfesten Beschlägen (Presshülsen, Kabelklemmen oder Kauschen), die auch für die Mastverbindung verwendet wurden, um ein sicheres, tragendes Ende zu gewährleisten.
4. Montage der Verbindungshardware: Befestigen Sie ein Spannschloss (zur Spannungseinstellung) und einen Schäkel am abgeschlossenen Abspannseil. Das Spannschloss wird über eine Mutter oder Unterlegscheibe mit dem abgespannten Ankerbolzen verbunden und ermöglicht so eine Feineinstellung der Drahtspannung.
5. Spannen und Sichern: Verwenden Sie das Spannschloss, um das Abspannseil auf die erforderliche Spezifikation zu spannen und sicherzustellen, dass es seitlichen Kräften standhält, ohne den Anker zu ziehen. Sobald das Spannschloss gespannt ist, sichern Sie es mit Splinten oder Sicherungsmuttern, um ein Lockern mit der Zeit zu verhindern.
6. Endkontrolle: Stellen Sie sicher, dass die Verbindung sicher ist, der Anker keine Anzeichen von Bewegung zeigt und der Abspanndraht im richtigen Winkel von 45–60° ausgerichtet ist. Überprüfen Sie den Bolzen, die Hardware und den Kabelanschluss auf Korrosion und stellen Sie sicher, dass IEC 62305 und örtliche Sicherheitsvorschriften eingehalten werden.
