16 25 36-Meter-multi Abschnitt Monopole-Telekommunikations-Turm einfach installieren für Vergnügungspark
JIAYAO CO.,LTD
Produktbeschreibung
1.Schlüsseldetails:
Herkunftsort: Hebei, China (Festland); Markenname: Jaoyao oder OEM; Modellnummer: Telekommunikationsturm
Oberflächenbehandlung: Feuerverzinkt oder lackiert.
2.Verpackung & Lieferung:
Verpackungsdetails: Der Telekommunikationsmast wird gemäß den Anforderungen des Kunden mit verzinktem Umreifungsband gebündelt.
Lieferung: Versand innerhalb von 20 Tagen nach Zahlungseingang vom Hafen Tianjin
Turmglieder: Ein Stahlturm ist in mehrere Bündel aufgeteilt.
Schrauben: Verpackungsmaterial ist ein robuster Nylonbeutel oder eine Stahltrommel.
3. Technische Daten
| Design |
| 1. Designcode |
ANSI/TIA-222-G/H/F, EN 1991-1-4 und EN 1993-3-1 |
| Strukturstahl |
| 2. Note |
Weichstahl |
Hochfester Stahl |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C, Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |
| 3. Bestimmen Sie die Windgeschwindigkeit |
Bis zu 250 km/h |
| 4. Zulässige Durchbiegung |
0,5 ~ 1,0 Grad bei Betriebsgeschwindigkeit |
| 5. Spannungsfestigkeit (Mpa) |
360~510 |
470~630 |
| 6. Streckgrenze (t≤16mm) (Mpa) |
355 |
235 |
| 7. Dehnung (%) |
20 |
24 |
| 8. Schlagzähigkeit KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Schrauben und Muttern |
| 9. Note |
Note 4,8, 6,8, 8,8 |
| 10. Normen für mechanische Eigenschaften |
| 10.1 Schrauben |
ISO 898-1 |
| 10.2 Nüsse |
ISO 898-2 |
| 10.3 Unterlegscheiben |
ISO 6507-1 |
| 11. Maßnormen |
| 11.1 Schrauben |
DIN7990, DIN931, DIN933 |
| 11.2 Muttern |
ISO4032, ISO4034 |
| 11.3 Unterlegscheiben |
DIN7989, DIN127B, ISO7091 |
| Schweißen |
| 12. Methode |
CO2-Schutzlichtbogenschweißen und Unterpulverschweißen (SAW) |
| 13. Standard |
AWS D1.1 |
| Markierung |
| 14. Methode zur Kennzeichnung der Mitglieder |
Hydraulische Pressprägung |
| Verzinken |
| 15. Verzinkungsstandard für Stahlprofile |
ISO 1461 oder ASTM A123 |
| 16. Galvanisierungsstandard für Schrauben und Muttern |
ISO 1461 oder ASTM A153 |
| Prüfen |
| 17. Werkstest |
Zugversuch, Elementanalyse, Sharpy-Test (Schlagversuch), Kaltbiegen,
Preece-Test, Hammertest |
| Kapazität |
| 18. Maximale Produktionskapazität |
50.000 TONNEN pro Jahr |

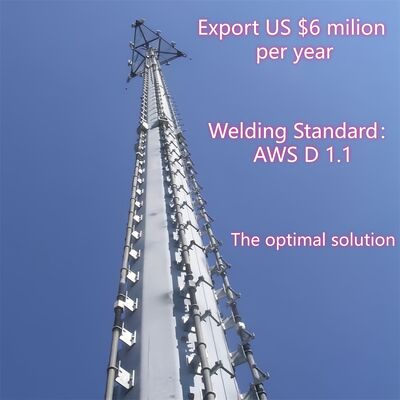

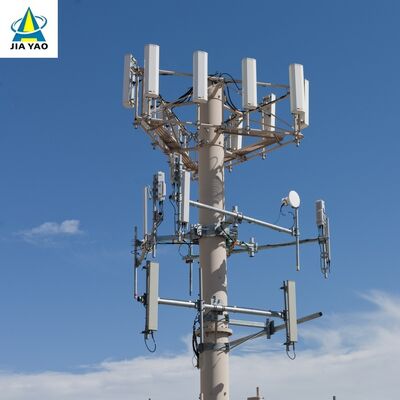

⇔Was ist der Hauptkörper des Monopolturms?
Der Hauptkörper eines Monopolturms ist ein einzelner, selbsttragender massiver/halbfester Schaft, der die tragende Kernstruktur des Turms bildet und auf den städtischen Einsatz zugeschnitten ist. Es wird typischerweise aus hochfesten Walzstahlplatten (Q345B/ASTM A500 Klasse B) hergestellt und weist eine zylindrische oder geschweißte Polygonform (Durchmesser 0,5–2 m, skaliert durch die Turmhöhe) mit einem konischen Design (oben etwas schmaler) auf, um die Windlastbeständigkeit (bis zu 180 km/h) zu optimieren. Seine Höhe reicht von 10 m bis 60 m (anpassbar für 5G-Mikrostationen oder städtische Kommunikationsknotenpunkte) und dient als Grundrahmen für die Integration aller Hilfskomponenten des Monopolturms.
⇔Was ist der untere Flansch, die Leiter und die Plattform des Monopolturms?

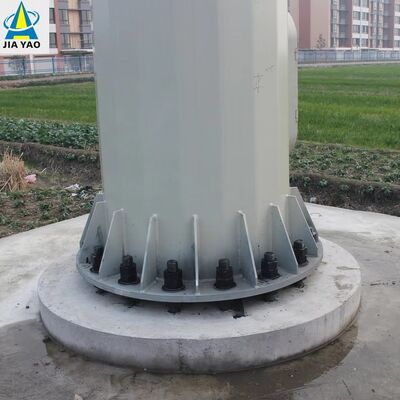

1. Unterer Flansch: Hierbei handelt es sich um eine hochbelastbare Stahlkomponente, die an die Basis der Hauptwelle des Monopols geschweißt ist und als kritische Verbindung zwischen dem Turmkörper und dem Betonfundament fungiert. Es besteht aus hochfestem Stahl (passend zum Hauptkörper) und ist mit Korrosionsschutzverfahren behandelt. Es passt sich den Ankerbolzen des Fundaments an, um den Turm vertikal zu sichern und die gesamten Struktur- und Ausrüstungslasten auf den Boden zu übertragen, wodurch die Gesamtstabilität des Turms gewährleistet wird.
2. Leiter: Es handelt sich um eine eingebaute interne Kletterleiter, die in den Hauptschaft des Monopols integriert ist, aus korrosionsbeständigem verzinktem Stahl gefertigt und mit einem professionellen Absturzsicherungssystem ausgestattet ist. Es ist ausschließlich zertifiziertem Wartungspersonal vorbehalten und bietet einen sicheren vertikalen Zugangsweg für Turminspektion, Geräteinstallation und Reparatur, und seine Integrität ist ein Hauptaugenmerk der regelmäßigen Turmwartung.

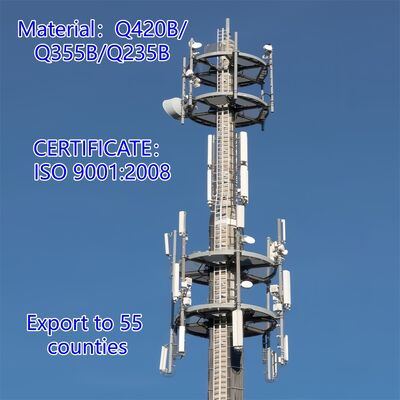

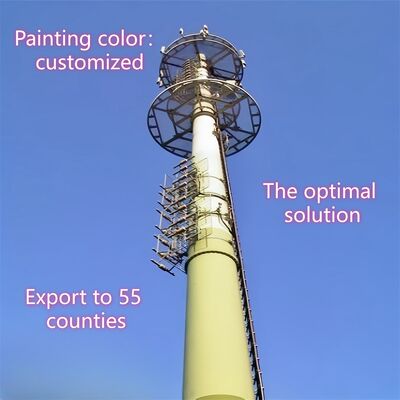

3. Plattform: Der Monopolturm ist mit kompakten, integrierten Stahlplattformen (je nach Projektbedarf angepasst) ausgestattet, die in bestimmten Höhen auf der Hauptwelle montiert sind. Diese aus verzinktem Stahl gefertigten Plattformen dienen als stabile Arbeitsplätze für die Installation, Wartung und Inspektion von Telekommunikationsgeräten (z. B. 5G-Antennen, Mikrowellengeräten) und Überwachungsgeräten. Sie sind auf die ultrakompakte Grundfläche des Monopols abgestimmt und maximieren den Bedienkomfort, ohne das elegante, unauffällige urbane Design des Turms zu beeinträchtigen.

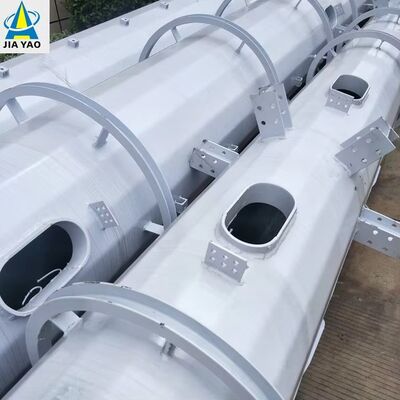

⇔Was ist der Hauptkörper des Monopolturms nach der Feuerverzinkung?
Nach der Feuerverzinkung bleibt der Hauptkörper des Monopolturms der einzelne zylindrische/polygonale Kernstahlschaft (hergestellt aus hochfesten gewalzten Stahlplatten Q345B/ASTM A500 Klasse B) mit konischem Design, und seine strukturelle Form, Abmessungen und Tragfähigkeit bleiben vollständig erhalten. Die wichtigste Änderung besteht darin, dass die gesamte Stahloberfläche mit einer gleichmäßigen, dichten Zinkbeschichtung gemäß der Norm ASTM A123 überzogen ist. Diese verzinkte Schicht bildet eine korrosionsbeständige Barriere, die das Stahlsubstrat wirksam vor städtischen Schadstoffen, Feuchtigkeit und Erosion durch die Außenumgebung schützt und die Lebensdauer des Hauptkörpers auf mehr als 25 Jahre verlängert. Der verzinkte Hauptkörper behält außerdem die strukturelle Steifigkeit des ursprünglichen Stahlschafts bei und alle Schweißverbindungen (AWS D1.1-konform) sind gleichermaßen verzinkt, um eine gleichbleibende Korrosionsschutzleistung und allgemeine strukturelle Integrität des Turmkörpers zu gewährleisten.
