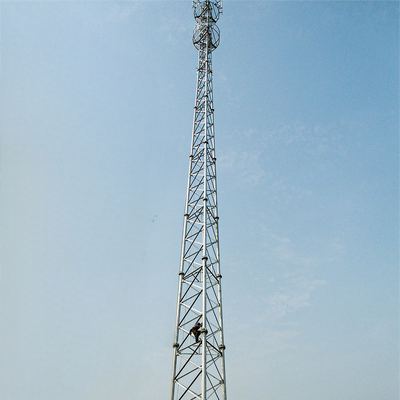

20–110 m langer, windbeständiger, dreibeiniger Telekommunikationsmast aus Stahl, schnelle Montage für den Aufbau von Netzwerken in abgelegenen Gebieten

Wir sind auf die Entwicklung und Herstellung maßgeschneiderter Stahltürme für Telekommunikations-, Überwachungs-, Beobachtungs- und Sicherheitsanwendungen spezialisiert.Nachfolgend finden Sie die detaillierten Produktinformationen:

1.Schlüsseldetails:
Herkunftsort: Hebei, China (Festland); Markenname: Jaoyao oder OEM; Modellnummer: Telekommunikationsturm
Oberflächenbehandlung: Feuerverzinkt oder lackiert.
2.Verpackung & Lieferung:
Verpackungsdetails: Der Telekommunikationsmast wird gemäß den Anforderungen des Kunden mit verzinktem Umreifungsband gebündelt.
Lieferung: Versand innerhalb von 20 Tagen nach Zahlungseingang vom Hafen Tianjin
Turmglieder: Ein Stahlturm ist in mehrere Bündel aufgeteilt.
Schrauben: Verpackungsmaterial ist ein robuster Nylonbeutel oder eine Stahltrommel.
3. Technische Daten

Was ist die Gitterstruktur eines dreibeinigen Stahlrohrturms?

Die Gitterstruktur eines dreibeinigen Stahlrohrturms ist ein fachwerkartiges Fachwerk, das die drei vertikalen Rohrbeine des Turms verbindet. Diese Gitterelemente bestehen aus kleineren hohlen Stahlrohren (im Einklang mit dem Material der Hauptbeine, z. B. nahtlose/geschweißte Stahlrohre) und bilden kreuz und quer verlaufende horizontale und diagonale Verbindungen zwischen den drei Beinen, wodurch über die gesamte Höhe des Turms ein dreieckiges netzartiges Muster entsteht. Diese Struktur arbeitet mit dem konischen Design des Turms zusammen (breiter an der Basis, schmaler an der Spitze), um vertikale Lasten (Turmgewicht, Ausrüstungsgewicht) und seitliche Kräfte (Wind, seismische Aktivität) gleichmäßig auf die drei Beine zu verteilen. Das röhrenförmige Gitter erhöht nicht nur die strukturelle Steifigkeit und Stabilität, sondern optimiert auch die aerodynamische Leistung – es reduziert den Windwiderstand um 30 % im Vergleich zu herkömmlichen eckigen Stahlgitterstrukturen – wodurch sich der Turm hervorragend an raue oder windige Umgebungen anpassen lässt. Darüber hinaus sorgt die Verwendung von Rohrelementen dafür, dass die Struktur leicht ist und gleichzeitig eine hohe Tragfähigkeit beibehält.

Wie montiere ich die MW-Antenne am dreibeinigen Stahlrohrturm?

Die Montage einer Mikrowellenschüssel (MW) auf einem dreibeinigen Stahlrohrturm erfolgt nach einem sicheren, standardisierten Prozess, der auf das strukturelle Design des Turms und die Industriestandards abgestimmt ist:

1. Überprüfung vor der Installation: Bestätigen Sie die Tragfähigkeit des Turms (gemäß den Standards TIA-222-G und GB 50017), um sicherzustellen, dass er die MW-Antenne, die Montageteile und die damit verbundenen Lasten tragen kann. Überprüfen Sie die vorinstallierten Antennenhalterungen (integriertes Zubehör) des Turms auf strukturelle Integrität.
2. Vorbereitung der Halterung: Verwenden Sie die speziellen Antennenhalterungen des Turms (oder speziell angefertigte Halterungen, die mit dem Rohrgitter kompatibel sind) und befestigen Sie sie mit hochfesten Schrauben der Güteklasse 8.8 (ISO 898) an den Hauptbeinen oder Gitterträgern des Turms. Stellen Sie sicher, dass die Halterungen auf den vorgesehenen Punkt-zu-Punkt-Kommunikationspfad ausgerichtet und mit dem angegebenen Drehmoment festgezogen sind.
3. Anheben und Positionieren der Schüssel: Setzen Sie Kräne oder spezielle Hebegeräte ein, um die MW-Schüssel auf die Zielhöhe zu heben (normalerweise in der Nähe der oberen Abschnitte des Turms oder auf einer Wartungsplattform). Passen Sie den Azimut und die Höhe der Schüssel an, um sie mit dem Empfangs-/Sendeendpunkt auszurichten. Verwenden Sie dabei Laserausrichtungswerkzeuge für Präzision.
4. Sichere Befestigung: Befestigen Sie die MW-Schüssel mit kompatibler Hardware an den montierten Halterungen, um eine feste, wackelfreie Verbindung zu gewährleisten. Überprüfen Sie das Schraubendrehmoment erneut mit kalibrierten Werkzeugen, um den Schweiß- und Befestigungsstandards AWS D1.1 zu entsprechen.
5. Kabelführung: Verlegen Sie die Signal- und Stromkabel der Schüssel durch die integrierten Kabelmanagementsysteme des Turms (oder entlang geschützter Pfade auf der Gitterstruktur), um Umweltschäden zu vermeiden. Stellen Sie sicher, dass die Kabel an den Verbindungspunkten ordnungsgemäß isoliert und wasserdicht sind.
6. Endkontrolle: Führen Sie eine Sichtprüfung der Schüssel, Halterungen und Verbindungen durch, um die Stabilität zu bestätigen. Testen Sie die Signalübertragung, um Ausrichtung und Funktionalität zu überprüfen. Halten Sie sich während der gesamten Installation an Sicherheitsprotokolle (z. B. Absturzsicherung für Arbeiter).

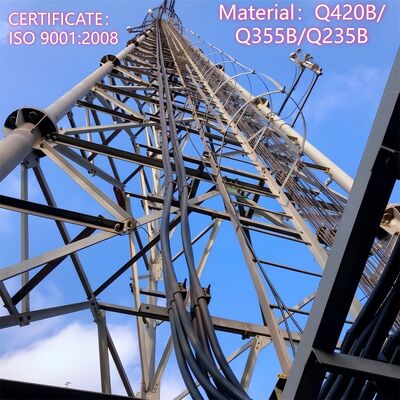

Hauptstruktur eines dreibeinigen Stahlrohrturms?

Die Hauptstruktur eines dreibeinigen Stahlrohrturms ist ein selbsttragendes, dreieckiges Rahmensystem, das auf Stabilität, Tragfähigkeit und aerodynamische Effizienz ausgelegt ist und aus drei Kernkomponenten besteht:

• Drei vertikale Rohrbeine: Die primären tragenden Elemente bestehen aus nahtlosen oder geschweißten Stahlrohren (entsprechend den Standards Q345B/ASTM A500). Diese dreieckig angeordneten Beine übertragen das Gesamtgewicht des Turms (einschließlich Ausrüstung und Umweltbelastungen) auf das Fundament.
• Rohrgitterbinder: Kleinere hohle Stahlrohre, die die drei Hauptbeine horizontal und diagonal verbinden. Dieses kreuz und quer verlaufende Fachwerksystem verteilt die Lasten gleichmäßig, erhöht die strukturelle Steifigkeit und verringert den Windwiderstand, wodurch das charakteristische Gittermuster des Turms entsteht.
• Konische Rahmen- und Flanschverbindungen: Der Turm verjüngt sich allmählich von der Basis zur Spitze (breitere Basis, schmalere Spitze), um die Widerstandsfähigkeit gegen starke Winde (bis zu 200 km/h) und Erdbeben zu optimieren. Die Turmsegmente werden über hochfeste Schraubflansche verbunden, was eine sichere Montage gewährleistet und Wartungsrisiken senkt.

Diese Komponenten bilden das strukturelle Rückgrat, wobei integriertes Zubehör (z. B. Plattformen, Leitern) für funktionelle Unterstützung sorgt, ohne die Integrität der Hauptstruktur zu beeinträchtigen.

Plattform, Leiter

A. Plattform

• Zweck: Dient als stabiler erhöhter Arbeitsplatz für die Installation, Wartung oder Inspektion von MW-Antennen, Sensoren oder anderen Geräten. Es bietet den Arbeitern auch einen sicheren Ruhepunkt beim Zugang zum Turm.
• Designmerkmale: Hergestellt aus verzinktem Stahl (gemäß ASTM A123 für Korrosionsbeständigkeit) und in bestimmten Höhen in die Gitterstruktur integriert. Ausgestattet mit Sicherheitsgeländer zur Vermeidung von Stürzen und rutschfesten Oberflächen für die Stabilität des Arbeiters. Entwickelt, um das Gewicht von Arbeitern, Werkzeugen und Geräten zu tragen und auf die Gesamttragfähigkeit des Turms abgestimmt zu sein. Kann Zugangsluken für eine einfache Bewegung zwischen den Turmabschnitten umfassen.
• Entscheidender Vorteil: Strategisch in der Nähe der Gerätemontagepunkte positioniert, um Wartungsaufgaben zu rationalisieren und die betriebliche Effizienz zu steigern.

B. Leiter

• Zweck: Ein spezielles Sicherheitszugangssystem, das es Arbeitern ermöglicht, auf den Turm zu klettern, um Plattformen, Geräte oder obere Abschnitte für Installation, Inspektion oder Reparaturen zu erreichen.
• Designmerkmale: Hergestellt aus verzinktem Stahl für Langlebigkeit und Korrosionsbeständigkeit, mit gleichmäßig verteilten Sprossen (gemäß Branchensicherheitsstandards) für bequemes Klettern. Ausgestattet mit Anti-Fall-Mechanismen (z. B. Kabelführungen für Sicherheitsgurte), um das Sturzrisiko zu minimieren – im Einklang mit der Designspezifikation „Anti-Fall-Leiter“ des Turms. Wird vertikal an den Hauptbeinen oder Gitterträgern befestigt und sorgt so für einen sicheren und stabilen Weg.
• Einhaltung: Entworfen im Einklang mit Sicherheitsvorschriften und Turmdesignstandards (z. B. TIA-222-G, GB 50017), wobei der Schutz der Arbeiter beim vertikalen Zugang Priorität hat.

Zusammen verbessern die Plattform und die Leiter die Nutzbarkeit des Turms, indem sie einen sicheren und effizienten Zugang zu Geräten in großer Höhe ermöglichen, den laufenden Betrieb und die Wartung unterstützen und gleichzeitig die Sicherheits- und Haltbarkeitsanforderungen der Branche einhalten.

Bitte klicken Sie hier für weitere Informationen!!!

Kundenbesuche

Zusammenbau,Prüfung von verzinkten Stahltürmen

Zertifizierungen

Bitte klicken Sie hier für weitere Informationen!!!

Maßgeschneiderte Produkttypen und Vorteile

Selbsttragender Turm 
Der selbsttragende Turm besteht normalerweise aus einem 3- oder 4-Bein-Turm und sein Material ist Stahlrohr oder Winkelstahl. Was die Verbindung betrifft, so ist der Rohrturm durch einen Flansch und der Winkelstahlturm durch Schrauben und Muttern verbunden.
Merkmale:
1.Kleiner Windlastkoeffizient, starker Windwiderstand.
2. Landressourcen sparen, günstige Lage.
Bequemer Transport und Installation.

Rohrstahlturm
Als Rohrturm bezeichnet man eine selbsttragende Hochhauskonstruktion aus Stahl mit einer Turmsäule aus Stahlrohren und einem Turmkörperabschnitt in Dreiecksform. Seine Hauptmerkmale bestehen darin, dass die Turmsäule mit drei Rohren aus Stahlrohren besteht und der Turmkörperabschnitt eine dreieckige Form hat, was eine Hochhausstahlkonstruktion darstellt, die sich von Winkelstahl unterscheidet.

Monopolturm 
Einrohrturm, auch Monopolturm genannt, ist ein häufig verwendeter Typ mit schönem Aussehen, der eine kleine Fläche von 9 bis 18 Quadratmetern abdeckt, kostengünstig ist und in den meisten Bauwerken eingesetzt wird. Der Turmkörper verfügt über einen vernünftigeren Querschnitt, der durch hochfeste Bolzen verbunden ist. Es zeichnet sich durch eine einfache Installation aus und kann an eine Vielzahl komplizierter Feldstandorte angepasst werden.

Guyed Tower 
Der abgespannte Turm hat ein neuartiges Aussehen und sein größtes Merkmal wird durch die Verwendung von Stahlabspanndraht verstärkt. Der Abspannturm ist ein gängiger Kommunikationsturmtyp, der wirtschaftlich und praktisch ist. Es ist leichter und billiger als die anderen. Es eignet sich sehr gut für geographisch weite Gebiete.

Wachturm
Der Wachturm ist ein multifunktionales Gebäude, das hauptsächlich zur Beobachtung der Umgebung dient und in mehreren Bereichen eine wichtige Rolle spielt. Sein Design betont Harmonie und Einheit mit der natürlichen Umgebung, und der architektonische Stil ist normalerweise auf die Umgebung abgestimmt. Aussichtstürme bestehen in der Regel aus Turmkörpern, Plattformen, Türmen und Leitern mit kompakten und langlebigen Strukturen.

Getarnter Baumturm
Der getarnte Baumturm ist auch eine Art künstlicher Baum des Bionic-Baumturms, dessen Sockel wie ein echter Baum aussieht. Dank des sorgfältigen Designs wird er zu einem Teil der Natur, wenn er zwischen den echten Bäumen im Besichtigungsbereich, im Park und auf dem Platz platziert wird.
Merkmale:
1. Exquisite Struktur und wunderschönes Aussehen.
2. Starke strukturelle Stabilität und lange Lebensdauer.
3. Kleine Flächenabdeckung und große wirtschaftliche Wirkung.

Unsere Leistungen

JIAYAO CO., LTD. ist ein professioneller Hersteller von Telekommunikationstürmen und nach ISO9001 zugelassen. Wir sind bestrebt, unseren Kunden die optimalsten Lösungen und den besten Kommunikationsturm zu bieten. Viele Produkte wurden in die USA, nach Europa und in 55 andere Länder exportiert.
Wir sind auf die Entwicklung und Herstellung von Winkelstahltürmen, Rohrstahltürmen, Monopoltürmen, Kieferntürmen, Abspanntürmen und Wachtürmen spezialisiert. Zu unseren Abteilungen gehören Design, Forschung und Entwicklung, Inspektion, Labor, Qualitätskontrolle, Verzinkung und Stahlturmabteilungen. Unsere Rohstoffe stammen aus berühmten Stahlwerken in China: HBIS Group, Baowu Steel Group, Shougang Group.
​
