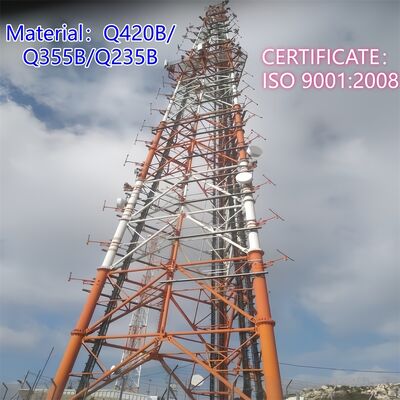

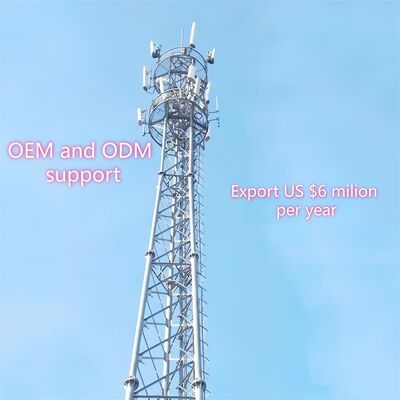

27M starke 3-beinige Rohrstahlkonstruktion mit Stahlgüten ASTM A36 und A572 Gr50 für Telekommunikations- und Mikrowellenkommunikationstürme

Wir sind spezialisiert auf die Entwicklung und Herstellung von kundenspezifischen Stahltürmen für Telekommunikations-, Überwachungs-, Beobachtungs- und Sicherheitsanwendungen. Nachfolgend finden Sie detaillierte Produktinformationen:

1.Wichtige Details:
Herkunftsort: Hebei, China (Festland); Markenname: Jaoyao oder OEM; Modellnummer: Telekommunikationsturm
Oberflächenbehandlung: Feuerverzinkt oder lackiert.
2.Verpackung & Lieferung:
Verpackungsdetails: Der Telekommunikationsturm wird gemäß den Kundenanforderungen mit verzinkten Bändern gebündelt.
Lieferung: Versand innerhalb von 20 Tagen nach Zahlung vom Hafen Tianjin
Turmelemente: Ein Stahlturm ist in mehrere Bündel aufgeteilt.
Schrauben: Verpackungsmaterial ist ein robuster Nylonbeutel oder eine Stahlspundwand.
3. Technische Daten

Wie ist die Gitterstruktur eines 3-beinigen Rohrstahlmastes?

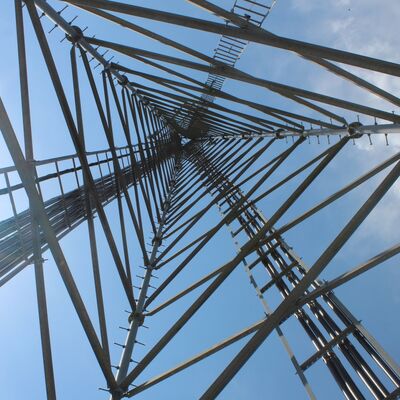

Die Gitterstruktur eines 3-beinigen Rohrstahlmastes ist ein fachwerkartiges Gerüst, das die drei vertikalen Rohrbeine des Mastes verbindet. Diese Gitterelemente, die aus kleineren Hohlstahlrohren (passend zum Material der Hauptbeine, z. B. nahtlose/geschweißte Stahlrohre) bestehen, bilden kreuzweise horizontale und diagonale Verbindungen zwischen den drei Beinen und erzeugen so ein dreieckiges, netzartiges Muster über die gesamte Höhe des Mastes. Diese Struktur arbeitet im Zusammenspiel mit der konischen Bauweise des Mastes (breiter an der Basis, schmaler an der Spitze), um vertikale Lasten (Mastgewicht, Ausrüstungsgewicht) und seitliche Kräfte (Wind, seismische Aktivität) gleichmäßig auf die drei Beine zu verteilen. Das rohrförmige Gitter verbessert nicht nur die strukturelle Steifigkeit und Stabilität, sondern optimiert auch die aerodynamische Leistung – es reduziert den Windwiderstand um 30 % im Vergleich zu herkömmlichen Gitterstrukturen aus Winkelstahl –, wodurch der Mast sehr gut an raue oder windige Umgebungen angepasst werden kann. Darüber hinaus sorgt die Verwendung von Rohrprofilen dafür, dass die Struktur leicht ist und gleichzeitig eine hohe Tragfähigkeit aufweist.

Wie montiert man die MW-Schüssel am 3-beinigen Rohrstahlmast?

Die Montage einer Mikrowellen(MW)-Schüssel an einem 3-beinigen Rohrstahlmast folgt einem sicheren, standardisierten Prozess, der auf die strukturelle Auslegung des Mastes und die Industriestandards abgestimmt ist:

1. Vorabprüfung: Bestätigen Sie die Tragfähigkeit des Mastes (gemäß TIA-222-G und GB 50017 Normen), um sicherzustellen, dass er die MW-Schüssel, die Montagehardware und die damit verbundenen Lasten tragen kann. Überprüfen Sie die vorinstallierten Antennenhalterungen des Mastes (integriertes Zubehör) auf strukturelle Integrität.
2. Vorbereitung der Halterung: Verwenden Sie die speziellen Antennenhalterungen des Mastes (oder kundenspezifisch gefertigte Halterungen, die mit dem Rohr-Gitter kompatibel sind) und befestigen Sie sie an den Hauptbeinen oder Gitterträgern des Mastes mit hochfesten Schrauben der Güteklasse 8.8 (ISO 898). Stellen Sie sicher, dass die Halterungen mit dem beabsichtigten Punkt-zu-Punkt-Kommunikationsweg ausgerichtet sind und mit dem vorgeschriebenen Drehmoment angezogen sind.
3. Anheben und Positionieren der Schüssel: Verwenden Sie Kräne oder spezielle Hebezeuge, um die MW-Schüssel auf die Zielhöhe zu heben (typischerweise in der Nähe der oberen Abschnitte des Mastes oder auf einer Wartungsplattform). Passen Sie Azimut und Elevation der Schüssel an, um sie auf den Empfangs-/Sendepunkt auszurichten, und verwenden Sie Laser-Ausrichtungswerkzeuge für Präzision.
4. Sichere Befestigung: Befestigen Sie die MW-Schüssel an den montierten Halterungen mit kompatibler Hardware und stellen Sie eine feste, wackelfreie Verbindung sicher. Überprüfen Sie das Schraubendrehmoment erneut mit kalibrierten Werkzeugen, um die Schweiß- und Befestigungsstandards gemäß AWS D1.1 einzuhalten.
5. Kabelverlegung: Verlegen Sie die Signal- und Stromkabel der Schüssel durch die integrierten Kabelmanagementsysteme des Mastes (oder entlang geschützter Wege auf der Gitterstruktur), um Umweltschäden zu vermeiden. Stellen Sie sicher, dass die Kabel an den Anschlusspunkten ordnungsgemäß isoliert und wasserdicht sind.
6. Endkontrolle: Führen Sie eine Sichtprüfung der Schüssel, Halterungen und Verbindungen durch, um die Stabilität zu bestätigen. Testen Sie die Signalübertragung, um die Ausrichtung und Funktionalität zu überprüfen. Halten Sie während der gesamten Installation Sicherheitsprotokolle ein (z. B. Absturzsicherung für Arbeiter).

Hauptstruktur eines 3-beinigen Rohrstahlmastes?

Die Hauptstruktur eines 3-beinigen Rohrstahlmastes ist ein freistehendes, dreieckig gerahmtes System, das auf Stabilität, Tragfähigkeit und aerodynamische Effizienz ausgelegt ist und aus drei Kernkomponenten besteht:

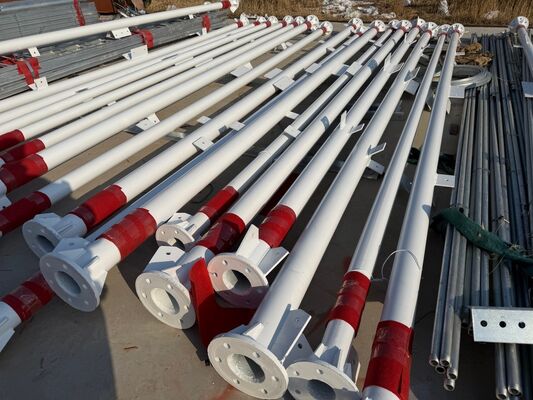

• Drei vertikale Rohrbeine: Die primären tragenden Elemente, gefertigt aus nahtlosen oder geschweißten Stahlrohren (gemäß Q345B/ASTM A500 Normen). In dreieckiger Anordnung angeordnet, leiten diese Beine das Gesamtgewicht des Mastes (einschließlich Ausrüstung und Umweltlasten) auf das Fundament ab.
• Rohr-Gitterträger: Kleinere Hohlstahlrohre, die die drei Hauptbeine horizontal und diagonal verbinden. Dieses Kreuzfachwerk verteilt Lasten gleichmäßig, erhöht die strukturelle Steifigkeit und reduziert den Windwiderstand, wodurch das charakteristische Gittermuster des Mastes entsteht.
• Konischer Rahmen & Flanschverbindungen: Der Mast verjüngt sich allmählich von der Basis zur Spitze (breitere Basis, schmalere Spitze), um den Widerstand gegen starke Winde (bis zu 200 km/h) und Erdbeben zu optimieren. Mastsegmente werden über hochfeste verschraubte Flansche verbunden, was eine sichere Montage gewährleistet und Wartungsrisiken reduziert.

Diese Komponenten bilden das strukturelle Rückgrat, wobei integrierte Zubehörteile (z. B. Plattformen, Leitern) zusätzliche funktionale Unterstützung bieten, ohne die Integrität der Hauptstruktur zu beeinträchtigen.

Plattform, Leiter

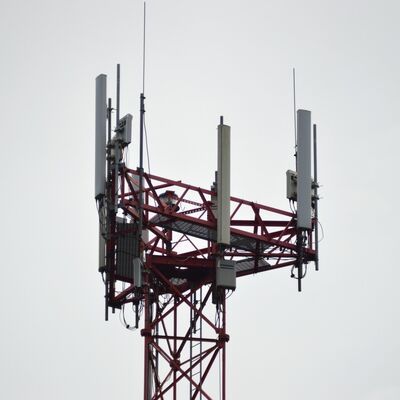

A. Plattform

• Zweck: Dient als stabile erhöhte Arbeitsfläche für die Installation, Wartung oder Inspektion von MW-Schüsseln, Antennen, Sensoren oder anderer Ausrüstung. Sie bietet auch einen sicheren Ruhepunkt für Arbeiter während des Turmzugangs.
• Konstruktionsmerkmale: Gefertigt aus verzinktem Stahl (gemäß ASTM A123 für Korrosionsbeständigkeit) und in die Gitterstruktur in bestimmten Höhen integriert. Ausgestattet mit Sicherheitsgeländern zur Absturzsicherung und rutschfesten Oberflächen für die Stabilität der Arbeiter. Ausgelegt, um das Gewicht von Arbeitern, Werkzeugen und Ausrüstung zu tragen, im Einklang mit der Gesamttragfähigkeit des Mastes. Kann Zugangsklappen für einfache Bewegung zwischen den Mastabschnitten enthalten.
• Hauptvorteil: Strategisch in der Nähe von Ausrüstungsmontagepunkten positioniert, um Wartungsarbeiten zu rationalisieren und die betriebliche Effizienz zu verbessern.

B. Leiter

• Zweck: Ein spezielles Sicherheitssystem, das es Arbeitern ermöglicht, den Mast zu besteigen, um Plattformen, Ausrüstung oder obere Abschnitte für Installation, Inspektion oder Reparaturen zu erreichen.
• Konstruktionsmerkmale: Gefertigt aus verzinktem Stahl für Haltbarkeit und Korrosionsbeständigkeit, mit gleichmäßig verteilten Sprossen (gemäß Sicherheitsstandards der Industrie) für bequemes Klettern. Ausgestattet mit Absturzsicherungen (z. B. Seilführungen für Sicherheitsgurte), um Absturzrisiken zu minimieren – im Einklang mit der "Absturzsicherungsleiter"-Spezifikation des Mastes. Vertikal an den Hauptbeinen oder Gitterträgern befestigt, um einen sicheren, stabilen Weg zu gewährleisten.
• Konformität: Entworfen in Übereinstimmung mit Sicherheitsvorschriften und Mastkonstruktionsstandards (z. B. TIA-222-G, GB 50017), wobei der Arbeitnehmerschutz beim vertikalen Zugang im Vordergrund steht.

Zusammen verbessern Plattform und Leiter die Nutzbarkeit des Mastes, indem sie einen sicheren, effizienten Zugang zu hochgelegener Ausrüstung ermöglichen und den laufenden Betrieb und die Wartung unterstützen, während sie gleichzeitig die Branchenstandards für Sicherheit und Haltbarkeit einhalten.

Bitte klicken Sie hier für weitere Informationen!!!

Kundenbesuche

Montage,Prüfung von verzinkten Stahlmasten

Zertifizierungen

Bitte klicken Sie hier für weitere Informationen!!!

Kundenspezifische Produkttypen & Vorteile

Freitragender Turm 
Freitragende Türme sind normalerweise 3- oder 4-beinige Türme, deren Material aus Stahlrohren oder Winkelstahl besteht. Bei der Verbindung werden Rohr-Türme über Flansche und Winkelstahl-Türme über Muttern und Schrauben verbunden. 
Merkmale: 
1. Geringer Windlastkoeffizient, hohe Windbeständigkeit. 
2. Spart Landressourcen, günstige Lage. 
Bequemer Transport und Installation. 

Rohr-Stahlturm

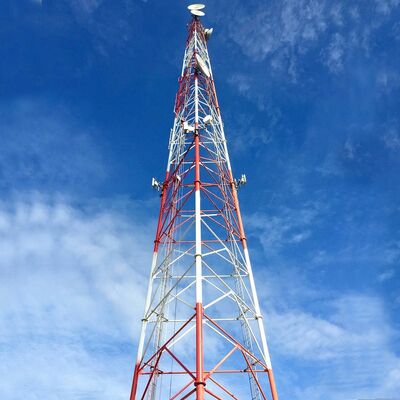

Der Rohr-Turm bezieht sich auf eine freistehende Hochhaus-Stahlkonstruktion mit einem Turmschaft aus Stahlrohren und einem Turmkörperabschnitt in dreieckiger Form. Seine Hauptmerkmale sind, dass die drei Rohr-Turmschäfte aus Stahlrohren gefertigt sind und der Turmkörperabschnitt dreieckig ist, was eine Hochhaus-Stahlkonstruktion darstellt, die sich von Winkelstahl unterscheidet.

Monopolturm 
Einrohrtürme, auch Monopoltürme genannt, sind ein häufig verwendeter Typ mit schönem Aussehen, der eine kleine Fläche von 9 bis 18 Quadratmetern abdeckt, kostengünstig ist und von der Mehrheit der Bauherren übernommen wird. Der Turmkörper hat einen vernünftigeren Querschnitt, der durch hochfeste Schrauben verbunden ist. Er zeichnet sich durch einfache Installation aus und kann an eine Vielzahl von komplizierten Feldstandorten angepasst werden. 

Abgespannter Turm 
Abgespannte Türme haben ein neuartiges Aussehen, und ihr größtes Merkmal ist die Verstärkung durch Stahlseile. Abgespannte Türme sind ein gängiger Typ von Kommunikationstürmen, der wirtschaftlich und praktisch ist. Sie sind leichter und billiger als andere. Sie eignen sich sehr gut für weitläufige Gebiete. 

Wachturm
Der Wachturm ist ein multifunktionales Gebäude, das hauptsächlich zur Beobachtung der Umgebung dient und in mehreren Bereichen eine wichtige Rolle spielt. Sein Design betont Harmonie und Einheit mit der natürlichen Umgebung, und der architektonische Stil ist normalerweise auf die Umgebung abgestimmt. Beobachtungstürme bestehen in der Regel aus Turmkörpern, Plattformen, Türmen und Leitern mit kompakten und langlebigen Strukturen.

Tarnbaumturm
Tarnbaumtürme sind auch eine Art künstlicher Bäume, Bionic-Baumtürme, die auf einer Basis wie ein echter Baum gestaltet sind und mit sorgfältigem Design, wenn sie unter echten Bäumen in Ausflugsgebieten, Parks und Plätzen platziert werden, Teil der Natur werden. 
Merkmale: 
1. Exquisite Struktur und prächtiges Aussehen. 
2. Starke strukturelle Stabilität und lange Lebensdauer. 
3. Geringe Flächenabdeckung und großer wirtschaftlicher Effekt.
