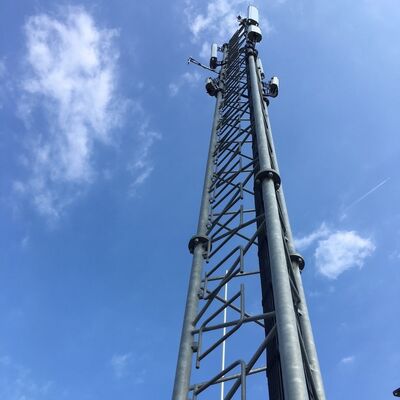

17 27 37M 3 Beine Rohrförmig galvanisiertes Stahl Multiband Außen 5G 4G Mikrowellen Fernsehsignal Kommunikationsmast

Wir sind spezialisiert auf die Entwicklung und Herstellung von maßgeschneiderten Stahltürmen für Telekommunikations-, Überwachungs-, Beobachtungs- und Sicherheitsanwendungen.Nachfolgend finden Sie die detaillierten Produktinformationen:

1.schlüssel Details:
Herkunftsort: Hebei, China (Festland); Markenbezeichnung: Jaoyao oder OEM; Modellnummer: Telecom Tower
Oberflächenbehandlung: Warmtauchen Galvanisiert oder lackiert.
2Verpackung und Lieferung:
Verpackungsdetails: Der Telekommunikationsturm wird nach den Anforderungen des Kunden mit Galvanisiertem Strap verpackt.
Lieferung: In 20 Tagen nach Zahlung aus dem Hafen von Tianjin
Turmteile: Ein Stahlturm ist in mehrere Bündel getrennt.
Schrauben: Verpackungsmaterial ist ein robuster Nylonbeutel oder eine Stahltrommel.
3. Technische Daten

Was ist die letzte Struktur eines 3-beinigen Stahlrohr-Turms?

Die Gitterstruktur eines 3-beinigen Rohrstahlturms ist ein schraubförmiger Rahmen, der die drei vertikalen Rohrbeine des Turms verbindet.mit einer Breite von mehr als 20 mm,, z.B. nahtlose/geschweißte Stahlrohre), bilden diese Gitterteile horizontal und diagonal zwischen den drei Beinen,Erstellt ein dreieckiges Netz-ähnliches Muster in der gesamten Höhe des TurmsDiese Struktur arbeitet in Verbindung mit der spitzen Konstruktion des Turms (an der Basis breiter, an der Spitze schmaler), um vertikale Belastungen (Turmgewicht, Ausrüstungsgewicht) und seitliche Kräfte (Wind,Seismische Aktivität) gleichmäßig über die drei Beine. The tubular lattice not only enhances structural rigidity and stability but also optimizes aerodynamic performance—reducing wind drag by 30% compared to traditional angular steel lattice structures—making the tower highly adaptable to harsh or windy environmentsAußerdem sorgt der Gebrauch von Rohrgliedern dafür, daß die Struktur leicht ist und gleichzeitig eine hohe Tragfähigkeit beibehalten wird.

Wie montiert man die MW-Schüssel auf den 3-beinigen Stahlrohrturm?

Die Montage einer Mikrowellenplatte (MW) auf einem 3-beinigen Stahlrohrturm folgt einem sicheren, standardisierten Verfahren, das mit dem Strukturdesign des Turms und den Industriestandards übereinstimmt:

1. Überprüfung vor der Installation: Bestätigen Sie die Tragfähigkeit des Turms (nach den Normen TIA-222-G und GB 50017) und stellen Sie sicher, dass er die MW-Schüssel, die Montagehardware und die damit verbundenen Belastungen unterstützen kann.Überprüfen Sie die vorinstallierten Antennenstützen des Turms (integriertes Zubehör) auf Strukturintegrität.
2. Vorbereitung der Klammer: Verwenden Sie die speziellen Antennenstützen des Turms (oder kundenspezifische, mit dem Rohrgitter kompatible Klammern) und befestigen Sie sie an den Hauptbeinen des Turms oder an den Gitterstangen mit Grade 8.8 hochfeste Schrauben (ISO 898). Stellen Sie sicher, dass die Halterungen mit dem beabsichtigten Punkt-zu-Punkt-Kommunikationsweg ausgerichtet sind und auf das angegebene Drehmoment gezogen werden.
3. Aufheben und Positionieren der Teller: Die MW-Schüssel wird mit Kranen oder spezieller Hebeausrüstung auf die Zielhöhe (normalerweise in der Nähe der oberen Abschnitte des Turms oder auf einer Wartungsplattform) gehisst.Anpassen des Azimut und der Höhe der Anzeige, um sich mit dem empfangenden/sendenden Endpunkt auszurichten, mit Hilfe von Laser-Ausrichtungswerkzeugen zur Präzision.
4. Sichere Befestigung: Befestigen Sie die MW-Schüssel mit kompatibler Hardware an die montierten Halterungen, um eine enge, wackelfreie Verbindung zu gewährleisten.1 Schweiß- und Befestigungsnormen.
5. Kabelvermittlung: Die Signal- und Stromkabel der Antenne durch die integrierten Kabelmanagementsysteme des Turms (oder durch geschützte Wege auf der Gitterstruktur) leiten, um Umweltschäden zu vermeiden.Stellen Sie sicher, dass Kabel an den Anschlussstellen ordnungsgemäß isoliert und wasserdicht sind.
6. Abschlussprüfung: Durchführung einer visuellen Überprüfung der Schüssel, Halterungen und Verbindungen zur Bestätigung der Stabilität; Prüfung der Signalübertragung zur Überprüfung der Ausrichtung und Funktionalität; Einhaltung der Sicherheitsprotokolle (z. B.Fallschutz für Arbeitnehmer) in der gesamten Anlage.

Hauptstruktur eines dreibängigen Stahlrohrturms?

Die Hauptkonstruktion eines 3-beinigen Stahlrohrturms ist ein selbsttragbares, dreieckiges System, das für Stabilität, Tragfähigkeit und aerodynamische Effizienz entwickelt wurde.aus drei Kernkomponenten bestehend:

• Drei vertikale Schlauchbeine: Die primären Tragelemente aus nahtlosen oder geschweißten Stahlröhren (nach den Normen Q345B/ASTM A500) in dreieckiger Anordnung,Diese Beine übertragen das Gesamtgewicht des Turms (einschließlich Ausrüstung und Umweltbelastung) auf das Fundament.
• mit einer Breite von nicht mehr als 20 mm: kleinere hohle Stahlröhren, die die drei Hauptbeine horizontal und diagonal verbinden.und verringert den Windwiderstand, die das charakteristische Gittermuster des Turms bilden.
• Konische Rahmen- und Flanschverbindungen: Der Turm schrumpft von der Basis bis zur Spitze allmählich (weitere Basis, schmalere Spitze), um die Beständigkeit gegen starke Winde (bis zu 200 km/h) und Erdbeben zu optimieren.Die Turmsegmente werden über hochfeste Schraubflansche verbunden, um eine sichere Montage zu gewährleisten und Wartungsrisiken zu verringern.

Diese Bauteile bilden das strukturelle Rückgrat, wobei integrierte Zubehörteile (z. B. Plattformen, Leitern) eine funktionelle Unterstützung bieten, ohne die Integrität der Hauptstruktur zu beeinträchtigen.

Plattform, Leiter

A. Plattform

• Zweck: dient als stabiler, erhöhter Arbeitsplatz für die Installation, Wartung oder Inspektion von MW-Antennen, Antennen, Sensoren oder anderen Geräten.Es bietet auch einen sicheren Ruheplatz für die Arbeiter während des Turmengangs.
• Gestaltungsmerkmale: Hergestellt aus verzinktem Stahl (nach ASTM A123 für Korrosionsbeständigkeit) und in die Gitterstruktur in bestimmten Höhen integriert.Ausgerüstet mit Sicherheitsgeländer zur Verhinderung von Stürzen und rutschfeste Oberflächen zur Stabilität der Arbeiter. Konzipiert, um das Gewicht von Arbeitern, Werkzeugen und Ausrüstung zu tragen, die mit der Gesamtlastlastfähigkeit des Turms übereinstimmt. Kann Zugangsschleusen für eine einfache Bewegung zwischen den Turmsektionen enthalten.
• Hauptvorteil: Strategisch in der Nähe von Anbaupunkten der Anlagen positioniert, um Wartungsaufgaben zu optimieren und die Betriebseffizienz zu erhöhen.

B. Leiter

• Zweck: Ein spezielles Sicherheitszugangssystem, mit dem die Arbeiter den Turm erklimmen können, um Plattformen, Ausrüstungen oder obere Abschnitte für die Installation, Inspektion oder Reparatur zu erreichen.
• Gestaltungsmerkmale: aus verzinktem Stahl für Langlebigkeit und Korrosionsbeständigkeit, mit gleichmäßig verteilten Stufen (nach Sicherheitsnormen der Industrie) für bequemes Klettern.., Kabelleitungen für Sicherheitsgurte) zur Minimierung der Sturzrisiken in Übereinstimmung mit der Konstruktionsspezifikation der "Fallschutzleiter" des Turms.Sicherstellung einer, stabiler Pfad.
• Einhaltung der Vorschriften: Konzipiert gemäß den Sicherheitsvorschriften und den Standards für die Konstruktion von Türmen (z. B. TIA-222-G, GB 50017), wobei der Schutz der Arbeitnehmer bei vertikalen Zugriffen Priorität hat.

Zusammen verbessern Plattform und Leiter die Nutzbarkeit des Turms, indem sie einen sicheren und effizienten Zugang zu Geräten in großer Höhe ermöglichen.Unterstützung des laufenden Betriebs und der Wartung unter Einhaltung der Anforderungen an die Sicherheit und Haltbarkeit in der Industrie.

Bitte klicken Sie hier für weitere Informationen!!!

Kundenbesuche

Zusammenbau.,Prüfungen von Stahlturmen mit Verzinkung

Zertifizierungen

Bitte klicken Sie hier für weitere Informationen!!!

Maßgeschneiderte Produkttypen und Vorteile

Selbsttragender Turm 
Der selbsttragende Turm besteht in der Regel aus 3 oder 4 Beinen und besteht aus Stahlrohr oder Winkelstahl.und Winkelstahlturm ist durch Muttern und Bolzen verbunden.
Eigenschaften:
1.Kleiner Windlastkoeffizient, starker Windwiderstand.
2- Landressourcen sparen, günstige Lage.
Bequemer Transport und Einbau.

Rohrstahlturm
Der Rohrturm bezieht sich auf eine selbsttragende Hochhaus-Stahlkonstruktion mit einer Turmsäule aus Stahlrohren und einem dreieckigen Turmkörper.Seine Hauptmerkmale sind, dass die drei Rohrturm Säule aus Stahlrohren und der Turm Körper Abschnitt ist in einer dreieckigen Form, die sich von Winkelstahl unterscheidet.

Monopolturm 
Einrohrturm, auch Monopolturm genannt, ist eine häufig verwendete Art, mit schönem Aussehen, mit einer kleinen Fläche von 9 bis 18 Quadratmetern, kostengünstig,und wird durch die Mehrheit der. Turmkörper nehmen vernünftiger Abschnitt, der durch hohe Festigkeit Schraube verbunden ist. Es hat die Eigenschaften der einfachen Installation und kann sich an eine Vielzahl von komplizierten Feld-Website anpassen.

Guyed Tower 
Der Schraubturm hat ein neuartiges Erscheinungsbild, und sein größtes Merkmal ist die Verstärkung durch Verwendung von Stahlschraubdraht.Der Schraubturm ist ein allgemeiner Kommunikationsturm, der wirtschaftlich und praktisch ist.Es ist leichter und billiger als die anderen.Es ist sehr geeignet für die weiten geografischen Gebiete.

Wachturm
Der Wachturm ist ein multifunktionales Gebäude, das hauptsächlich zur Beobachtung der Umgebung genutzt wird und in verschiedenen Bereichen eine wichtige Rolle spielt.Seine Gestaltung unterstreicht die Harmonie und Einheit mit der Natur.Die Aussichtstürme bestehen in der Regel aus Turmkörpern, Plattformen, Türmen und Leitern.mit kompakten und langlebigen Strukturen.

Der getarnte Baumturm
Der Tarnturm ist auch eine Art künstlicher Baum von Bionic-Baumturm, auf der Basis wie ein echter, plus das sorgfältige Design, wenn er unter den echten Bäumen in Sightseeing-Bereich platziert,Park und Platz, wird es ein Teil der Natur sein.
Eigenschaften:
1Eine exquisite Struktur und ein wunderschönes Aussehen.
2. starke Strukturstabilität und lange Lebensdauer.
3Kleine Fläche und große wirtschaftliche Wirkung.

Unsere Dienstleistungen

JIAYAO CO., LTD. ist ein professioneller Telekommunikationsturmhersteller und von ISO9001 zugelassen.Viele Produkte wurden in die USA exportiert., Europa und in 55 anderen Ländern.
Wir sind spezialisiert auf die Konstruktion und Herstellung von Winkel Stahlturm, Rohr Stahlturm, Monopol Turm, Kiefer Turm, Mann Turm und Wachturm.LaborUnsere Rohstoffe stammen aus bekannten Stahlwerken in China: HBIS Group, Baowu Steel Group, Shougang Group.
