A36 ASTM 4-beiniger Galvanisierter Telekommunikationsstahlgitter Turm für die Entwicklung zuverlässiger Internetlösungen

JIAYAO CO.,LID

4-beiniger Winkelstahlgittermast ist eine freistehende, hochfeste Stahlkonstruktion, die für die Unterstützung kritischer Infrastrukturen konzipiert ist. Charakterisiert durch seinen quadratischen Vierbeinrahmen und kreuzweise angeordnete Gitterverbindungen dient er weltweit als zuverlässiges Rückgrat für Kommunikation, Stromübertragung und andere industrielle Anwendungen. Im Gegensatz zu abgespannten Masten, die für ihre Stabilität auf externe Seile angewiesen sind, steht dieses selbsttragende Design unabhängig und ist somit an verschiedene Umgebungen von städtischen Gebieten bis hin zu abgelegenen Regionen anpassbar.

Als Eckpfeiler moderner Infrastruktur vereint der 4-beinige Winkelstahlgittermast Langlebigkeit, Vielseitigkeit und Praktikabilität, um den wachsenden Anforderungen der Kommunikations-, Energie- und Überwachungssektoren gerecht zu werden. Sein ausgereiftes Design und seine zuverlässige Leistung machen ihn zu einer bevorzugten Wahl für Projekte weltweit.

Produktbeschreibung

Verpackungsdetails:Telekommunikationsmast wird gemäß Kundenanforderungen mit verzinkten Bändern gebündelt.

Lieferung:Versand innerhalb von 20 Tagen nach Zahlungseingang vom Hafen Tianjin

Mastglieder:Ein Stahlturm ist in mehrere Bündel unterteilt.

Schrauben: Pacrum.lon Beutel oder Stahl

Wir sind spezialisiert auf die Entwicklung und Herstellung von kundenspezifischen Stahltürmen für Telekommunikations-, Überwachungs-, Beobachtungs- und Sicherheitsanwendungen. Nachfolgend finden Sie detaillierte Produktinformationen:

Was ist die Gitterstruktur eines 4-beinigen Winkelstahlmastes?

Die Gitterstruktur eines 4-beinigen Winkelstahlmastes ist ein kreuzförmiges, fachwerkartiges Gerüst, das die vier vertikalen Winkelstahlbeine des Mastes verbindet. Bestehend aus miteinander verbundenen Stahlgliedern (typischerweise Winkelstahl oder Gitterstäbe) bildet es ein netzartiges Muster, das Lasten – einschließlich des Eigengewichts des Mastes, des Gewichts der Ausrüstung, Wind-, seismische Kräfte und Eislasten – gleichmäßig auf alle vier Beine verteilt. Diese Struktur ist über die gesamte Höhe des Mastes integriert und ergänzt das sich verjüngende Design des Mastes (breiter an der Basis, schmaler an der Spitze), um die strukturelle Integrität und Stabilität zu verbessern. Die Gitterkonfiguration gleicht hohe Festigkeit mit geringem Gewicht aus, minimiert den Materialverbrauch und maximiert gleichzeitig die Tragfähigkeit und Widerstandsfähigkeit gegen extreme Umweltbedingungen. Sie erleichtert auch den Luftstrom, reduziert den Windwiderstand und verbessert weiter die Gesamtstabilität des Mastes.

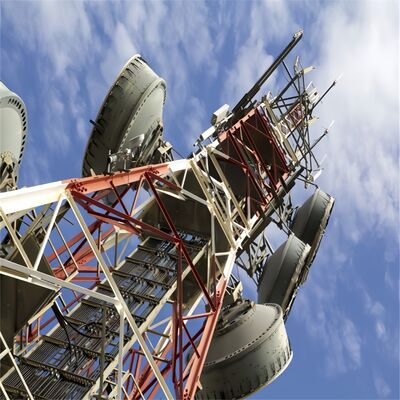

Wie montiert man die MW-Schüssel am 4-beinigen Winkelstahlmast?​

Die Montage einer Mikrowellen (MW)-Schüssel an einem 4-beinigen Winkelstahlmast folgt einem systematischen, sicherheitskonformen Prozess:

1. Vorbereitung vor der Installation: Überprüfen Sie die Tragfähigkeit des Mastes, um sicherzustellen, dass er das Gewicht der MW-Schüssel (einschließlich Schüssel, Montagehalterung und zugehöriger Hardware) tragen kann. Stellen Sie sicher, dass das Design des Mastes relevanten Normen (z. B. TIA/EIA-222-G/F) für die Montage von Geräten entspricht.
2. Montage der Halterung: Befestigen Sie spezielle Antennen-/Mikrowellenhalterungen (im Lieferumfang des Mastes enthalten oder kundenspezifisch gefertigt) an vordefinierten Montagepunkten am Mastkörper oder der Geräteplattform. Diese Halterungen werden mit hochfesten Schrauben (gemäß ISO 898 Güte 6.8/8.8) gesichert, um eine feste Verbindung mit der Gitterstruktur oder den Mastbeinen zu gewährleisten.
3. Anheben und Positionieren der Schüssel: Verwenden Sie Kräne oder spezielle Hebezeuge, um die MW-Schüssel auf die Zielhöhe zu heben (typischerweise in den oberen Abschnitten des Mastes oder auf einer speziellen Geräteplattform). Stellen Sie sicher, dass die Schüssel mit dem beabsichtigten Punkt-zu-Punkt-Kommunikationspfad ausgerichtet ist (passen Sie Azimut und Elevation nach Bedarf an).
4. Sichern der Schüssel: Befestigen Sie die MW-Schüssel mit kompatibler Hardware an den vorinstallierten Halterungen und ziehen Sie die Schrauben mit kalibrierten Werkzeugen auf das angegebene Drehmoment an. Stellen Sie sicher, dass die Schüssel eben und stabil ist, ohne Wackeln oder Bewegung.
5. Kabelverlegung und Integration: Führen Sie die Signalkabel der Schüssel durch die integrierten Kabeltrassen des Mastes, um sie vor Umweltschäden zu schützen. Schließen Sie die Kabel an die entsprechenden Geräte (z. B. Sender/Empfänger) an der Mastbasis oder auf einer Zwischenplattform an und stellen Sie eine ordnungsgemäße Isolierung und Wasserdichtigkeit sicher.
6. Endkontrolle: Führen Sie eine Sichtprüfung durch, um sicherzustellen, dass die Schüssel sicher montiert ist, die Halterungen intakt sind und die Kabel ordnungsgemäß organisiert sind. Testen Sie die Signalübertragung der Schüssel, um die Ausrichtung und Funktionalität zu überprüfen, und halten Sie dabei stets die Sicherheitsprotokolle ein.

Was ist die Hauptstruktur eines 4-beinigen Winkelstahlmastes?

Die Hauptstruktur eines 4-beinigen Winkelstahlmastes ist ein selbsttragendes Gerüst, das auf Stabilität und Tragfähigkeit ausgelegt ist und aus drei Kernkomponenten besteht:

• Vier vertikale Winkelstahlbeine: Die primären tragenden Elemente aus hochwertigem Baustahl (z. B. Q235B, Q345B, Q420; konform mit ASTM A36/A572) und in einer quadratischen Basis angeordnet. Diese Beine leiten das Gesamtgewicht des Mastes (einschließlich Ausrüstung und Umweltlasten) auf das Fundament ab.
• Gitterfachwerkverbindungen: Kreuzweise angeordnete Stahlglieder (Winkelstahl oder Gitterstäbe), die die vier Beine horizontal und diagonal verbinden. Dieses Fachwerk verteilt die Lasten gleichmäßig über die Struktur, erhöht die Steifigkeit und widersteht seitlichen Kräften (Wind, seismische Aktivität) und bildet das charakteristische Gittermuster des Mastes.
• Konisches Rahmendesign: Der Mast verjüngt sich allmählich von der Basis zur Spitze (breiter unten, schmaler oben), optimiert die strukturelle Integrität, indem das Material dort konzentriert wird, wo die Lasten am größten sind (an der Basis), und reduziert den Windwiderstand in höheren Lagen.

Zusätzliche Strukturelemente (z. B. Geräteplattformen, Kletterleitern und Kabeltrassen) sind in den Hauptrahmen integriert, um die praktische Funktionalität zu unterstützen, aber die vier vertikalen Beine und die Gitterfachwerkverbindungen bilden das strukturelle Rückgrat des Mastes.

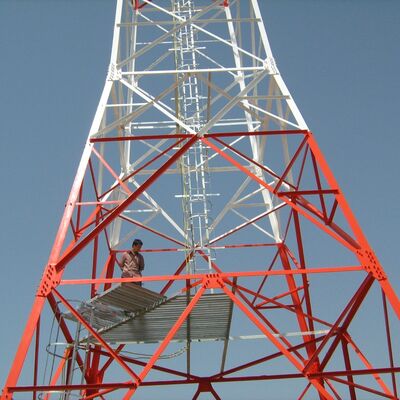

Plattform, Leiter eines 4-beinigen Winkelstahlmastes

A. Plattform

• Zweck: Dient als erhöhter, stabiler Arbeitsbereich für die Installation, Wartung oder Inspektion von Geräten (z. B. MW-Schüsseln, 5G-Antennen, Überwachungsgeräte) und Mastkomponenten. Sie bietet auch einen sicheren Ruheplatz für Arbeiter während des Kletterns.
• Konstruktionsmerkmale: Typischerweise aus verzinktem Stahl gefertigt (konform mit ASTM A123/ISO 1461 für Korrosionsbeständigkeit) und in die Gitterstruktur des Mastes in bestimmten Höhen integriert. Plattformen können Sicherheitsgeländer, rutschfeste Oberflächen und Zugangsklappen enthalten, um die Sicherheit der Arbeiter zu gewährleisten. Sie sind so konstruiert, dass sie das Gewicht von Arbeitern, Werkzeugen und Geräten tragen und mit der Gesamttragfähigkeit des Mastes übereinstimmen.
• Anpassung: Kann je nach Projektbedarf an mehreren Höhen hinzugefügt werden (z. B. in der Nähe von Antennenmontagepunkten oder in der Mitte des Mastes zur Wartung).

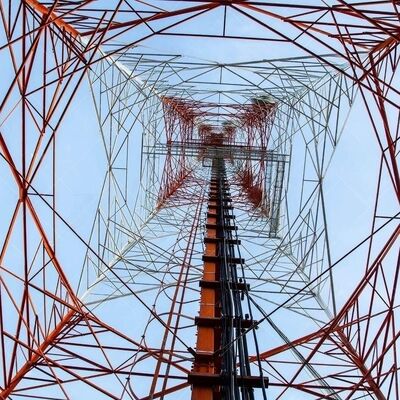

B. Leiter

• Zweck: Ein spezielles Sicherheitssystem, das es Arbeitern ermöglicht, den Mast zu besteigen, um Plattformen, Geräte oder obere Abschnitte für Installation, Inspektion oder Reparaturen zu erreichen.
• Konstruktionsmerkmale: Hergestellt aus verzinktem Stahl für Langlebigkeit und Korrosionsbeständigkeit, mit gleichmäßig verteilten Sprossen (gemäß Branchensicherheitsstandards) für bequemes Klettern. Wichtige Sicherheitsmerkmale sind Handläufe, Absturzsicherungssysteme (z. B. Seilführungen für Gurte) und manchmal Käfige, um Stürze zu verhindern. Die Leiter ist vertikal an den Beinen oder dem Gitterfachwerk des Mastes befestigt und bietet einen sicheren, stabilen Weg.
• Konformität: Entworfen in Übereinstimmung mit Sicherheitsvorschriften und Industriestandards (z. B. TIA/EIA-222-G/F), wobei der Schutz der Arbeiter beim vertikalen Zugang Priorität hat.

Zusammen verbessern Plattform und Leiter die Nutzbarkeit des Mastes, indem sie einen sicheren und effizienten Zugang zu hochgelegenen Geräten und Komponenten ermöglichen und den laufenden Betrieb und die Wartung unterstützen.

​

Prüfung der Verzinkung von Winkelstahlmasten

Die Verzinkung ist eine wichtige Oberflächenbehandlung für 4-beinige Winkelstahlgittermasten, die eine langfristige Korrosionsbeständigkeit bietet, um rauen Außenbedingungen standzuhalten und die Lebensdauer des Mastes auf über 20 Jahre zu verlängern. Nachfolgend finden Sie einen vereinfachten Überblick über die Verzinkungsprüfung:

1. Kernprüfungsziele

• Sicherstellung einer ausreichenden Beschichtungsdicke für dauerhaften Korrosionsschutz.
• Überprüfung der Gleichmäßigkeit und starken Haftung der Zinkbeschichtung (verhindert Abblättern/Absplittern).
• Prüfung auf kritische Defekte (z. B. blanker Stahl, Risse, Poren).
• Einhaltung internationaler Standards (ASTM A123, ISO 1461).

2. Wichtige Prüfmethoden (durchgeführt nach der Fabrikation und nach der Installation)

• Beschichtungsdicke: Verwendung von magnetischen Dickenmessgeräten (zerstörungsfrei) oder Mikrometern (nur zerstörend an Proben); mindestens 85–120 µm (dicker für raue Umgebungen).
• Haftung: Biegeversuch (180°), Hammerprüfung oder Gitterschnittprüfung mit Messer – keine Ablösung der Beschichtung zulässig.
• Sichtprüfung: Prüfung auf blanken Stahl, Risse, ungleichmäßige Zinkansammlungen oder Verunreinigungen; geringfügige Unregelmäßigkeiten sind zulässig, wenn sie keine Auswirkungen haben.
• Korrosionsbeständigkeit: Salzsprühnebelprüfung (ASTM B117/ISO 9227) für 100–500 Stunden (widersteht Rotrost); optionale Langzeit-Feldversuche.
• Optionale chemische Analyse: AAS/XRF zur Bestätigung von ≥98 % Zinkreinheit und zur Erkennung von Verunreinigungen.

3. Konformitätsstandards

Einhaltung von ASTM (A123, B117, A572), ISO (1461, 9227, 898), Mastauslegungscodes (TIA/EIA-222-G/F) und lokalen Vorschriften.

4. Nach der Installation Stichproben

• Erneute Messung der Dicke an kritischen Verbindungen.
• Prüfung auf Beschädigungen (Kratzer, Dellen) und bei Bedarf Ausbesserung mit zinkreichem Lack.
• Überprüfung der Beschichtungsintegrität an Schraubenlöchern und stark beanspruchten Bereichen.

Diese Prüfung gewährleistet die Zuverlässigkeit der verzinkten Beschichtung und unterstützt die Leistung des Mastes in Infrastrukturanwendungen.

Bitte klicken Sie hier für weitere Informationen!!!!!!

Verpackung & Versand

Zertifikate

​Bitte klicken Sie hier für weitere Informationen!!!!!!

Kundenspezifische Produkttypen & Vorteile

Selbsttragender Turm 
Selbsttragende Türme sind normalerweise 3- oder 4-beinige Türme, und ihr Material ist Stahlrohr oder Winkelstahl. Was die Verbindung betrifft, so werden Rohrkonstruktionen mit Flanschen und Winkelstahlkonstruktionen mit Muttern und Schrauben verbunden. 
Merkmale: 
1. Geringer Windlastkoeffizient, starke Windbeständigkeit. 
2. Spart Landressourcen, bequeme Standortwahl. 
Bequemer Transport und Installation. 

Rohrstahlmast
Der Rohrmast bezieht sich auf eine selbsttragende Hochstahlkonstruktion mit einer Maststütze aus Stahlrohren und einem Mastkörper in dreieckiger Form. Seine Hauptmerkmale sind, dass die drei Rohrmaststützen aus Stahlrohren gefertigt sind und der Mastkörper dreieckig geformt ist, was eine Hochstahlkonstruktion darstellt, die sich von Winkelstahl unterscheidet.

Monopolmast

Monopolmasten sind eine häufig verwendete Art mit schönem Aussehen, die eine kleine Fläche von 9 bis 18 Quadratmetern abdeckt, kostengünstig ist und von der Mehrheit der Bauherren übernommen wird. Der Mastkörper nimmt einen vernünftigeren Querschnitt an, der durch hochfeste Schrauben oder Überlappung (Gleitverbindung) verbunden ist. Er hat die Eigenschaften einer einfachen Installation und kann sich an eine Vielzahl von komplizierten Feldstandorten anpassen.

Abgespannter Mast 
Abgespannte Masten haben ein neuartiges Aussehen, und ihr größtes Merkmal ist die Verstärkung durch Stahlseile. Abgespannte Masten sind eine gängige Art von Kommunikationstürmen, die wirtschaftlich und praktisch sind. Sie sind leichter und billiger als andere. Sie eignen sich sehr gut für geografisch weite Gebiete. 

Wachturm
Der Wachturm ist ein multifunktionales Gebäude, das hauptsächlich zur Beobachtung der Umgebung dient und in mehreren Bereichen eine wichtige Rolle spielt. Sein Design betont Harmonie und Einheit mit der natürlichen Umgebung, und der architektonische Stil ist normalerweise auf die Umgebung abgestimmt. Beobachtungstürme bestehen in der Regel aus Mastkörpern, Plattformen, Türmen und Leitern mit kompakten und langlebigen Strukturen.

Tarnbaummast
Tarnbaummasten sind ebenfalls eine Art künstlicher Bäume von bionischen Baumtürmen, die auf einer Basis wie ein echter Baum gestaltet sind und mit sorgfältigem Design, wenn sie unter echten Bäumen in Ausflugsgebieten, Parks und Plätzen platziert werden, Teil der Natur werden. 
Merkmale: 
1. Exquisite Struktur und prächtiges Aussehen. 
2. Starke strukturelle Stabilität und lange Lebensdauer. 
3. Geringe Flächenabdeckung und großer wirtschaftlicher Effekt.

Unsere Dienstleistungen

JIAYAO CO., LTD. ist ein professioneller Hersteller von Telekommunikationstürmen, der nach ISO9001 zertifiziert ist. Wir sind bestrebt, unseren Kunden die optimiertesten Lösungen und die besten Kommunikationstürme anzubieten. Viele Produkte wurden in die USA, nach Europa und in 55 andere Länder exportiert.
Wir sind spezialisiert auf die Entwicklung und Herstellung von Winkelstahlmasten, Rohrstahlmasten, Monopolmasten, Kiefernbaumtürmen, abgespannten Masten und Wachtürmen. Unsere Abteilungen umfassen Design, F&E, Inspektion, Labor, Qualitätskontrolle, Verzinkung und Stahlmastabteilungen. Unsere Rohstoffe stammen von berühmten Stahlwerken in China: HBIS Group, Baowu Steel Group, Shougang Group.
​

Wenn Sie ihn benötigen, heißen wir Sie 24 Stunden am Tag willkommen!
