30-60 m kostengünstiger Hot Dip Galvanized Guyed Wire Tower für ländliche 4G 5G-Bereichsdeckung

Kernstruktur- & Designmerkmale

• Schlanker Turmkörper: Gebaut als rohrförmige oder Gitterstahlkonstruktion (schmaler als freistehende Türme) mit einer konischen Form zur Optimierung der Lastverteilung.

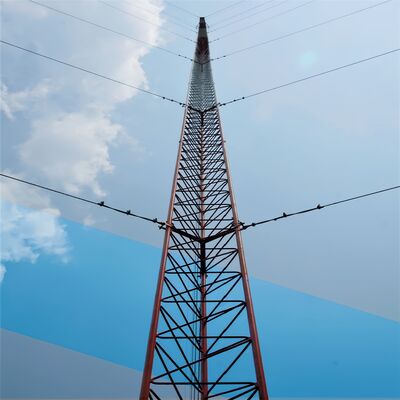

• Abspannseilsystem: Mehrere Sätze von Stahlseilen sind in Abständen von 20–30 m am Mast befestigt und im Boden in Winkeln von 45–60° verankert, um Wind-/seismischen Kräften standzuhalten.

• Höhenbereich: Reicht von 30 m bis über 200 m (höher als die meisten freistehenden Türme), anpassbar für spezifische Bedürfnisse.

• Zubehör: Beinhaltet Kletterleitern, Antennenhalterungen, Kabeltrassen und Luftwarnleuchten (für Höhen >60 m).

Schlüsselmaterialien & Standards

• Turmkörper: Verzinkter Baustahl (ASTM A36/S235JR) für Korrosionsbeständigkeit und Festigkeit.

• Abspannseile: Hochfeste Stahlseile (ASTM A475) mit Zink-/Polymerbeschichtungen für Langlebigkeit.

• Anker: Schwerlast-Beton-/Stahlanker zur Sicherung der Seile, ausgelegt für Zuglasten.

• Konformität: Folgt IEC 62305 (Blitzschutz) und lokalen Bauvorschriften.

Primäre Anwendungsbereiche

• Rundfunk/Telekommunikation: Unterstützt TV-/Radioantennen und Weitbereichs-Mikrowellensender (maximiert die Signalabdeckung durch Höhe).

• Meteorologische Überwachung: Beherbergt Wettersensoren/Radar in großen Höhen für genaue atmosphärische Daten.

• Luftfahrtnavigation: Montiert Luftfahrtbaken in abgelegenen Gebieten (Berge, Küsten).

• Wissenschaftliche Forschung: Setzt atmosphärische Instrumente (Ozonsensoren) oberhalb von Bodenstörungen ein.

1.Spezifikationen

Was ist der Turmkörper eines abgespannten Turms?

Der Turmkörper eines abgespannten Turms (abgespannter Mastturm) ist die zentrale, schlanke tragende Struktur, die Antennen, Sensoren oder andere Geräte trägt und für die seitliche Stabilität auf externe Abspannseile angewiesen ist (anstelle von freistehender Steifigkeit). Typischerweise als rohrförmiger oder Gitterstahlrahmenkonstruiert, ist er schmaler als freistehende Türme und verfügt über ein konisches Design (breiter an der Basis, schmaler an der Spitze), um die Lastverteilung und den Windwiderstand zu optimieren. Der Turmkörper wird aus verzinktem Baustahl (gemäß ASTM A36/S235JR-Standards) gefertigt, um Korrosionsbeständigkeit und langfristige Haltbarkeit in Außenumgebungen zu gewährleisten. Er dient als Montagebasis für wichtiges Zubehör wie Kletterleitern, Antennenhalterungen und Kabeltrassen, und sein modulares Design ermöglicht die Anpassung von Höhen von 30 m bis über 200 m, zugeschnitten auf Anwendungen wie Rundfunk, Telekommunikation oder meteorologische Überwachung.

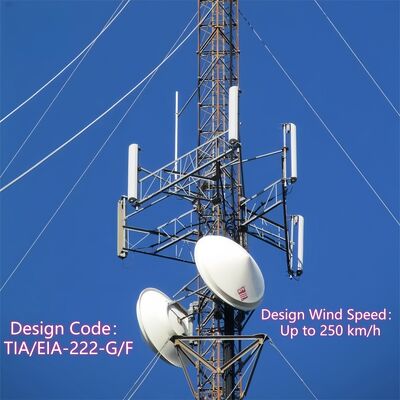

Wie montiert man eine Antenne an einem abgespannten Turm?

Die Montage einer Antenne an einem abgespannten Turm folgt einem strukturierten, sicherheitskonformen Prozess, der auf das Design des Turms und Industriestandards abgestimmt ist:

1. Vorbereitung vor der Installation: Überprüfen Sie die Tragfähigkeit des Turms, um sicherzustellen, dass er das Gewicht der Antenne (einschließlich Hardware und zugehöriger Kabel) tragen kann. Inspizieren Sie den Turmkörper auf Korrosion, strukturelle Schäden oder lose Verbindungen und bestätigen Sie die Einhaltung lokaler Sicherheitsvorschriften (z. B. IEC 62305 für Blitzschutz).
2. Installation der Antennenhalterung: Befestigen Sie spezielle Antennenhalterungen (integriertes Zubehör des Turms) an vordefinierten Punkten am Turmkörper. Diese Halterungen werden typischerweise mit hochfesten Schrauben befestigt, die mit der verzinkten Stahlstruktur des Turms kompatibel sind, um eine feste Verbindung zu gewährleisten, die Windkräften und Vibrationen standhält.
3. Anheben und Positionieren der Antenne: Verwenden Sie Kräne oder spezielle Hebezeuge, um die Antenne auf die Zielhöhe zu heben (strategisch für optimale Signalabdeckung gewählt). Richten Sie die Antenne auf die beabsichtigte Sende-/Empfangsrichtung aus und verwenden Sie Laserwerkzeuge oder Ausrichtungsmesser für Präzision.
4. Sichern der Antenne: Befestigen Sie die Antenne mit kompatibler Hardware an den vorinstallierten Halterungen und ziehen Sie die Schrauben mit dem vorgeschriebenen Drehmoment an, um Bewegungen zu verhindern. Stellen Sie sicher, dass die Antenne eben und stabil ist, ohne Wackeln, das die Leistung oder strukturelle Integrität beeinträchtigen könnte.
5. Kabelverlegung & Integration: Führen Sie Signal- oder Zuführungskabel durch die integrierten Kabeltrassen des Turms, um sie vor Umweltschäden zu schützen. Verbinden Sie die Kabel mit der Antenne und führen Sie sie zu bodengestützten Geräten, wobei Sie auf ordnungsgemäße Isolierung und Wasserdichtigkeit an den Anschlusspunkten achten.
6. Endkontrolle: Führen Sie eine Sichtprüfung der Antenne, Halterungen und Kabel durch, um eine sichere Installation zu bestätigen. Testen Sie die Signalübertragung/-empfang der Antenne, um die Funktionalität zu überprüfen, und stellen Sie sicher, dass während des gesamten Prozesses alle Sicherheitsprotokolle (z. B. Absturzsicherung für Arbeiter) eingehalten werden.

Was ist die Kletterschutzvorrichtung an einem abgespannten Turm?

Die Kletterschutzvorrichtung für einen abgespannten Turm ist eine spezielle Sicherheitskomponente, die am Turmkörper installiert wird, um unbefugten Zugang zu verhindern und Sturzrisiken zu reduzieren. Gängige Designs umfassen:

• Kletterschutzkragen/-schürzen: Runde oder konische Stahlbarrieren, die in der Nähe der Basis des Turms (typischerweise 2–3 m über dem Boden) montiert sind, um Kletterversuche zu blockieren, indem sie Griffe oder Tritte verweigern.
• Stachelige oder gezackte Abwehrmittel: Nicht-tödliche, spitze Stahlaufsätze an unteren Turmsegmenten oder Leitern, um unbefugtes Klettern abzuschrecken.
• Verriegelter Zugang: Wenn der Turm mit einer Zugangsklappe auf Bodenniveau oder einem Leiternzugang ausgestattet ist, beschränkt ein verriegeltes Tor den Zugang nur auf zertifiziertes Personal.

Diese Geräte sind aus korrosionsbeständigen Materialien (z. B. verzinktem Stahl, passend zum Turmkörper) gefertigt, um Außenbedingungen standzuhalten. Ihr Hauptzweck ist die Verbesserung der Sicherheit, indem sie versehentliches oder beabsichtigtes Klettern durch ungeschulte Personen verhindern, im Einklang mit lokalen Bauvorschriften und zur Haftungsreduzierung für Turmbetreiber.

Wie verbindet man Abspannseile mit einem abgespannten Turm?

Die Verbindung von Abspannseilen mit einem abgespannten Turm beinhaltet einen sicheren, lasttragenden Prozess, um sicherzustellen, dass die Seile den Turm effektiv gegen Wind- und seismische Kräfte stabilisieren können:

1. Vorbereitung: Wählen Sie Abspannseile aus hochfesten Stahlkabeln (gemäß ASTM A475) mit Zink- oder Polymerbeschichtungen für Langlebigkeit. Stellen Sie sicher, dass der Turmkörper vorgefertigte Befestigungspunkte (z. B. Ösen, Halterungen oder Traversen) in Abständen von 20–30 m aufweist, wie im Turmdesign angegeben.
2. Installation der Befestigungshardware: Montieren Sie schwere Abspannseilhalterungen oder Gabelköpfe an den vordefinierten Befestigungspunkten des Turms mit hochfesten Schrauben (kompatibel mit der verzinkten Stahlstruktur des Turms). Diese Halterungen sind so konstruiert, dass sie die Spannung gleichmäßig über den Turmkörper verteilen.

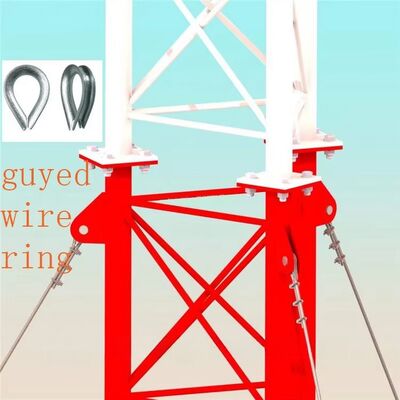

3. Seilendverbindung: Verwenden Sie professionelle Endverbindungsstücke (z. B. Presshülsen, Seilklemmen oder Kauschen), um das Ende jedes Abspannseils zu sichern. Presshülsen werden auf das Seil gecrimpt, um eine dauerhafte, hochfeste Verbindung zu gewährleisten, während Seilklemmen eine einstellbare Spannung ermöglichen.
4. Verbindung & Spannung: Befestigen Sie das endverbundene Ende des Abspannseils mit einer Schäkel oder einem Bolzen an der Halterung des Turms und stellen Sie eine sichere Passform ohne Spiel sicher. Verwenden Sie ein Spannwerkzeug (z. B. einen Spannschloss oder eine Seilwinde), um die Spannung des Seils auf die Konstruktionsspezifikation einzustellen – entscheidend für den Ausgleich von Querkräften am Turm.
5. Überprüfung: Überprüfen Sie, ob die Verbindung mit der konischen Struktur des Turms ausgerichtet ist und ob das Seil gleichmäßig gespannt ist (Übermäßige Spannung vermeiden, die den Turmkörper belasten könnte). Bestätigen Sie, dass die Hardware und die Endverbindungsstücke korrosionsbeständig sind und den Sicherheitsstandards des Turms entsprechen.

Wie verbindet man Abspannseile mit einem abgespannten Ankerbolzen?

Die Verbindung von Abspannseilen mit abgespannten Ankerbolzen (Bodenankern) ist ein entscheidender Schritt, um die Spannung des Seils auf den Boden zu übertragen und die Stabilität des Turms zu gewährleisten:

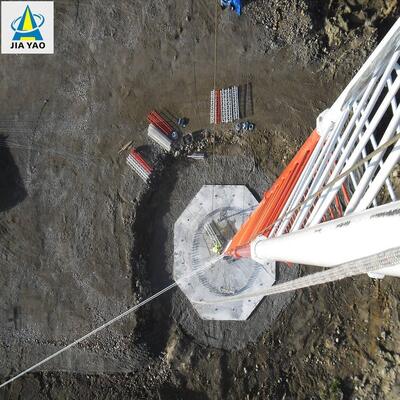

1. Ankervorbereitung: Stellen Sie sicher, dass der Bodenanker (schwerlastiger Beton- oder Stahlanker, ausgelegt für Zuglasten) ordnungsgemäß im Boden in einem Winkel von 45–60° relativ zum Abspannseil installiert ist. Der Anker muss vollständig ausgehärtet (bei Beton) und sicher eingebettet sein, um Auszugskräften standzuhalten.
2. Freilegung des Ankerbolzens: Stellen Sie sicher, dass der obere Bolzen des Ankers (abgespannter Ankerbolzen) über den Boden hinausragt und Gewinde für die Anschlussarmatur aufweist. Der Bolzen sollte aus hochfestem Stahl bestehen, um der Zugkraft des Abspannseils standzuhalten.
3. Seilendverbindung: Verbinden Sie das freie Ende des Abspannseils mit denselben hochfesten Beschlägen (Presshülsen, Seilklemmen oder Kauschen), die für die Turmverbindung verwendet werden, und stellen Sie ein sicheres, lasttragendes Ende sicher.
4. Montage der Anschlussarmatur: Befestigen Sie einen Spannschloss (zur Spannungseinstellung) und einen Schäkel am endverbundenen Abspannseil. Der Spannschloss wird über eine Mutter oder Unterlegscheibe mit dem abgespannten Ankerbolzen verbunden und ermöglicht eine Feinabstimmung der Seilspannung.
5. Spannung & Sicherung: Verwenden Sie den Spannschloss, um das Abspannseil auf die erforderliche Spezifikation zu spannen und sicherzustellen, dass es Querkräften widersteht, ohne den Anker zu ziehen. Nach dem Spannen den Spannschloss mit Splinten oder Sicherungsmuttern verriegeln, um ein Lösen im Laufe der Zeit zu verhindern.
6. Endkontrolle: Überprüfen Sie, ob die Verbindung sicher ist, der Anker keine Anzeichen von Bewegung zeigt und das Abspannseil im richtigen Winkel von 45–60° ausgerichtet ist. Prüfen Sie auf Korrosion am Bolzen, an der Hardware und an der Seilendverbindung und stellen Sie die Einhaltung von IEC 62305 und lokalen Sicherheitsvorschriften sicher.

Klicken Sie hier für weitere Informationen!!!!!!

3.Kooperationskunden

4.Zertifizierungen

5.Unsere Dienstleistungen

JIAYAO CO., LTD. ist ein professioneller Hersteller von Telekommunikationstürmen, der nach ISO9001 zertifiziert ist. Wir sind bestrebt, unseren Kunden die optimiertesten Lösungen und den besten Kommunikationsturm anzubieten. Viele Produkte wurden in die USA, nach Europa und in 55 weitere Länder exportiert. Wir sind spezialisiert auf die Entwicklung und Herstellung von Winkeleisentürmen, Rohrstahltürmen, Monopoltürmen, Kiefernturmtürmen, abgespannten Türmen und Wachtürmen. Unsere Abteilungen umfassen Design, F&E, Inspektion, Labor, Qualitätskontrolle, Verzinkung und Stahlkonstruktion. Unsere Rohstoffe stammen von namhaften Stahlwerken in China: HBIS Group, Baowu Steel Group, Shougang Group.
