20m-200m Hochleistungs-Feuerverzinkter Abgespannter UKW/TV-Sendemast für Radio- und Fernsehsignalübertragung

1. Spezifikationen

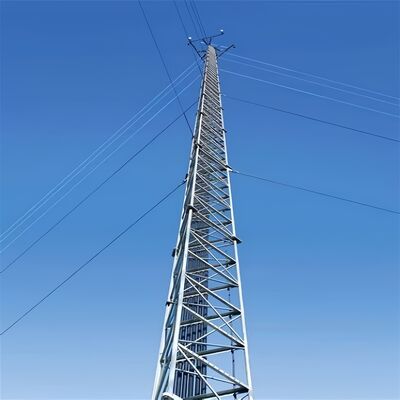

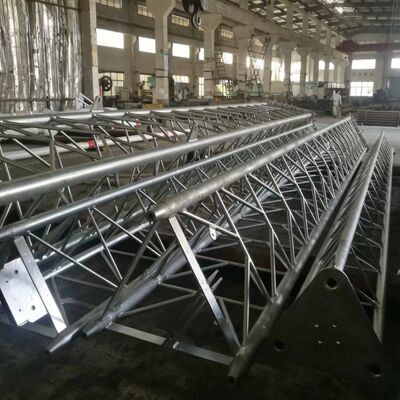

Was ist der Mastkörper eines abgespannten Mastes?

Der Mastkörper eines abgespannten Mastes (guyed mast tower) ist die zentrale, schlanke tragende Struktur, die Antennen, Sensoren oder andere Geräte trägt und sich zur seitlichen Stabilität auf externe Abspannseile stützt (anstatt auf selbsttragende Steifigkeit). Typischerweise als einrohrförmiges oder fachwerkartiges Stahlgerüstkonstruiert, ist er schmaler als selbsttragende Masten und hat ein konisches Design (breiter an der Basis, schmaler an der Spitze), um die Lastverteilung und den Windwiderstand zu optimieren. Der Mastkörper ist aus verzinktem Baustahl (gemäß ASTM A36/S235JR-Standards) gefertigt, um Korrosionsbeständigkeit und langfristige Haltbarkeit in Außenumgebungen zu gewährleisten. Er dient als Montagebasis für wichtige Zubehörteile wie Kletterleitern, Antennenhalterungen und Kabeltrassen, und sein modulares Design ermöglicht die Anpassung von Höhen von 30 m bis über 200 m, zugeschnitten auf Anwendungen wie Rundfunk, Telekommunikation oder meteorologische Überwachung.

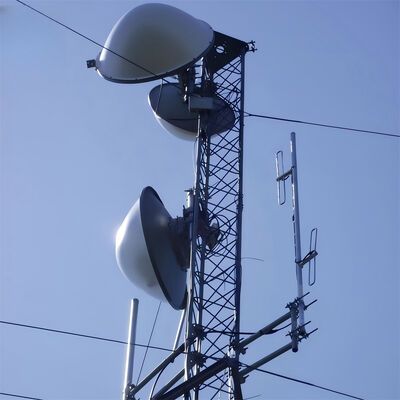

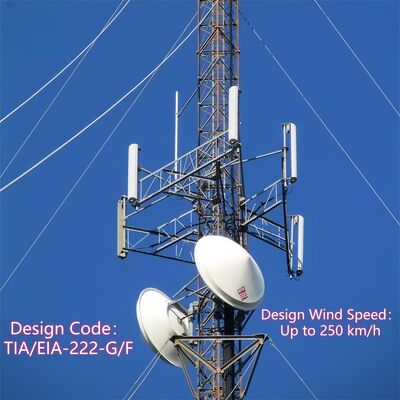

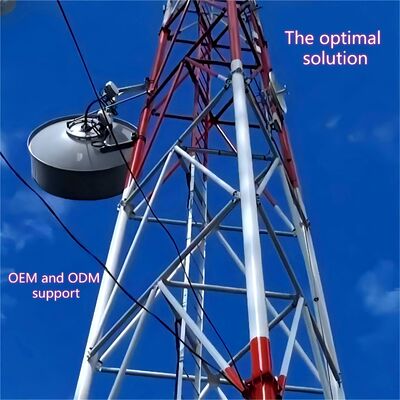

Wie montiert man eine Antenne an einem abgespannten Mast?

Die Montage einer Antenne an einem abgespannten Mast folgt einem strukturierten, sicherheitskonformen Prozess, der auf das Design des Mastes und Industriestandards abgestimmt ist:

1. Vorbereitung vor der Installation: Überprüfen Sie die Tragfähigkeit des Mastes, um sicherzustellen, dass er das Gewicht der Antenne (einschließlich Hardware und zugehöriger Kabel) tragen kann. Inspizieren Sie den Mastkörper auf Korrosion, strukturelle Schäden oder lose Verbindungen und bestätigen Sie die Einhaltung lokaler Sicherheitsvorschriften (z. B. IEC 62305 für Blitzschutz).
2. Installation der Antennenhalterung: Befestigen Sie spezielle Antennenhalterungen (integriertes Zubehör des Mastes) an vordefinierten Punkten am Mastkörper. Diese Halterungen werden typischerweise mit hochfesten Schrauben befestigt, die mit der verzinkten Stahlstruktur des Mastes kompatibel sind, um eine feste Verbindung zu gewährleisten, die Windkräften und Vibrationen standhält.
3. Anheben und Positionieren der Antenne: Verwenden Sie Kräne oder spezielle Hebezeuge, um die Antenne auf die Zielhöhe zu heben (strategisch für optimale Signalabdeckung gewählt). Richten Sie die Antenne mit der beabsichtigten Sende-/Empfangsrichtung aus und verwenden Sie Laserwerkzeuge oder Ausrichtungsmesser für Präzision.
4. Befestigung der Antenne: Befestigen Sie die Antenne mit kompatibler Hardware an den vorinstallierten Halterungen und ziehen Sie die Schrauben mit dem angegebenen Drehmoment fest, um Bewegungen zu verhindern. Stellen Sie sicher, dass die Antenne waagerecht und stabil ist, ohne Wackeln, das die Leistung oder strukturelle Integrität beeinträchtigen könnte.
5. Kabelverlegung und -integration: Verlegen Sie Signal- oder Zuführungskabel durch die integrierten Kabeltrassen des Mastes, um sie vor Umweltschäden zu schützen. Verbinden Sie die Kabel mit der Antenne und führen Sie sie zu bodengestützten Geräten, wobei Sie auf ordnungsgemäße Isolierung und Wasserdichtigkeit an den Anschlusspunkten achten.
6. Endkontrolle: Führen Sie eine Sichtprüfung der Antenne, Halterungen und Kabel durch, um eine sichere Installation zu bestätigen. Testen Sie die Signalübertragung/-empfang der Antenne, um die Funktionalität zu überprüfen, und stellen Sie sicher, dass alle Sicherheitsprotokolle (z. B. Absturzsicherung für Arbeiter) während des gesamten Prozesses befolgt werden.

Was ist die Kletterschutzvorrichtung an einem abgespannten Mast?

Die Kletterschutzvorrichtung für einen abgespannten Mast ist eine spezielle Sicherheitskomponente, die am Mastkörper installiert wird, um unbefugten Zugang zu verhindern und Sturzrisiken zu reduzieren. Gängige Designs umfassen:

• Kletterschutzmanschetten/-schürzen: Runde oder konische Stahlbarrieren, die in der Nähe der Basis des Mastes montiert sind (typischerweise 2–3 m über dem Boden), um Kletterversuche zu blockieren, indem sie Griffe oder Tritte verweigern.
• Stachelige oder gezackte Abwehrmittel: Nicht-tödliche, spitze Stahlaufsätze an unteren Mastsektionen oder Leitern, um unbefugtes Klettern abzuschrecken.
• Verriegelter Zugang: Wenn der Mast mit einer Zugangsklappe auf Bodenniveau oder einem Leiternzugang ausgestattet ist, beschränkt ein verriegeltes Tor den Zugang nur auf zertifiziertes Personal.

Diese Geräte sind aus korrosionsbeständigen Materialien (z. B. verzinkter Stahl, passend zum Mastkörper) gefertigt, um Außenbedingungen standzuhalten. Ihr Hauptzweck ist die Erhöhung der Sicherheit, indem versehentliches oder absichtliches Klettern durch ungeschulte Personen verhindert wird, im Einklang mit lokalen Bauvorschriften und zur Haftungsreduzierung für Mastbetreiber.

Wie verbindet man Abspannseile und abgespannte Masten?

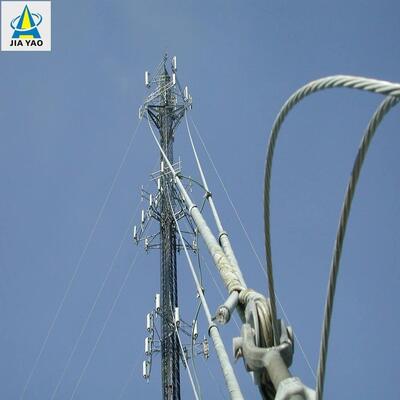

Die Verbindung von Abspannseilen mit einem abgespannten Mast beinhaltet einen sicheren, tragfähigen Prozess, um sicherzustellen, dass die Seile den Mast effektiv gegen Wind- und seismische Kräfte stabilisieren können:

1. Vorbereitung: Wählen Sie Abspannseile aus hochfesten Stahlkabeln (gemäß ASTM A475) mit Zink- oder Polymerbeschichtungen für Haltbarkeit. Stellen Sie sicher, dass der Mastkörper vorgefertigte Befestigungspunkte (z. B. Ösen, Halterungen oder Querträger) in Abständen von 20–30 m aufweist, wie im Design des Mastes angegeben.
2. Installation der Befestigungshardware: Montieren Sie schwere Abspannseilhalterungen oder Gabelköpfe an den vordefinierten Befestigungspunkten des Mastes mit hochfesten Schrauben (kompatibel mit der verzinkten Stahlstruktur des Mastes). Diese Halterungen sind so konstruiert, dass sie die Spannung gleichmäßig über den Mastkörper verteilen.
3. Seilendverbindung: Verwenden Sie professionelle Endverbindungsstücke (z. B. Presshülsen, Seilklemmen oder Kauschen), um das Ende jedes Abspannseils zu sichern. Presshülsen werden auf das Seil gepresst, um eine dauerhafte, hochfeste Verbindung zu gewährleisten, während Seilklemmen eine einstellbare Spannung ermöglichen.
4. Verbindung & Spannung: Befestigen Sie das abgedichtete Ende des Abspannseils mit einer Schäkel oder einem Bolzen an der Halterung des Mastes und stellen Sie eine sichere Passform ohne Spiel sicher. Verwenden Sie ein Spannwerkzeug (z. B. einen Spannschloss oder einen Zugseilspanner), um die Spannung des Seils auf die Konstruktionsspezifikation einzustellen – entscheidend für den Ausgleich von Querkräften auf dem Mast.
5. Überprüfung: Überprüfen Sie, ob die Verbindung mit der konischen Struktur des Mastes übereinstimmt und ob das Seil gleichmäßig gespannt ist (Überdrehen vermeiden, was den Mastkörper belasten könnte). Bestätigen Sie, dass die Hardware und die Endverbindungsstücke korrosionsbeständig sind und den Sicherheitsstandards des Mastes entsprechen.

Wie verbindet man Abspannseile und abgespannte Ankerbolzen?

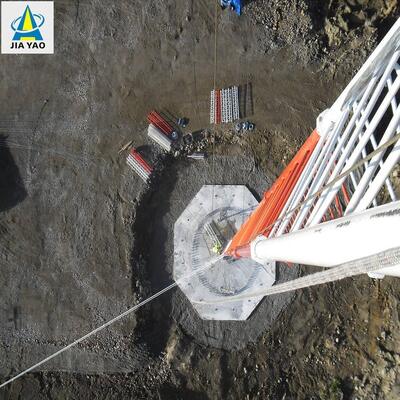

Die Verbindung von Abspannseilen mit abgespannten Ankerbolzen (Erdanker) ist ein entscheidender Schritt, um die Spannung des Seils auf den Boden zu übertragen und die Stabilität des Mastes zu gewährleisten:

1. Vorbereitung des Ankers: Stellen Sie sicher, dass der Erdanker (robuster Beton- oder Stahlanker, ausgelegt für Zuglasten) ordnungsgemäß im Boden in einem Winkel von 45–60° relativ zum Abspannseil installiert ist. Der Anker muss vollständig ausgehärtet (bei Beton) und sicher eingebettet sein, um Auszugskräften standzuhalten.
2. Freilegung des Ankerbolzens: Stellen Sie sicher, dass der obere Bolzen des Ankers (abgespannter Ankerbolzen) über den Boden hinausragt und Gewinde für die Anschlussarmaturen aufweist. Der Bolzen sollte aus hochfestem Stahl bestehen, um der Spannung des Abspannseils standzuhalten.
3. Seilendverbindung: Verbinden Sie das freie Ende des Abspannseils mit denselben hochfesten Beschlägen (Presshülsen, Seilklemmen oder Kauschen), die für die Mastverbindung verwendet werden, und stellen Sie ein sicheres, tragfähiges Ende sicher.
4. Montage der Anschlussarmaturen: Befestigen Sie einen Spannschloss (zur Spannungseinstellung) und einen Schäkel am abgedichteten Abspannseil. Das Spannschloss wird über eine Mutter oder Unterlegscheibe mit dem abgespannten Ankerbolzen verbunden und ermöglicht eine Feinabstimmung der Seilspannung.
5. Spannung & Sicherung: Verwenden Sie das Spannschloss, um das Abspannseil auf die erforderliche Spezifikation zu spannen und sicherzustellen, dass es Querkräften widersteht, ohne den Anker zu ziehen. Nach dem Spannen das Spannschloss mit Splinten oder Sicherungsmuttern verriegeln, um ein Lösen im Laufe der Zeit zu verhindern.
6. Endkontrolle: Überprüfen Sie, ob die Verbindung sicher ist, der Anker keine Anzeichen von Bewegung aufweist und das Abspannseil im richtigen Winkel von 45–60° ausgerichtet ist. Prüfen Sie auf Korrosion am Bolzen, an der Hardware und an der Seilendverbindung und stellen Sie die Einhaltung von IEC 62305 und lokalen Sicherheitsvorschriften sicher.

Klicken Sie hier für weitere Informationen!!!!!!

3. Kooperationskunden

4. Zertifizierungen

5. Unsere Dienstleistungen

JIAYAO CO., LTD. ist ein professioneller Hersteller von Telekommunikationstürmen, der von ISO9001 zertifiziert ist. Wir sind bestrebt, unseren Kunden die optimiertesten Lösungen und die besten Kommunikationstürme anzubieten. Viele Produkte wurden in die USA, nach Europa und in 55 weitere Länder exportiert.
Wir sind spezialisiert auf die Entwicklung und Herstellung von Winkeleisentürmen, Rohrtürmen, Monopoltürmen, Kieferntürmen, abgespannten Türmen und Wachtürmen. Unsere Abteilungen umfassen Design, F&E, Inspektion, Labor, Qualitätskontrolle, Verzinkung und Stahlmastabteilungen. Unsere Rohstoffe stammen von namhaften Stahlwerken in China: HBIS Group, Baowu Steel Group, Shougang Group.

Wenn Sie es brauchen, begrüßen wir Sie 24 Stunden am Tag!
