Vielseitiges Design 3-beiniger Stahlrohrturm, geeignet für verschiedene Anwendungen, einschließlich Antennen- und Beleuchtungsträgern

JIAYOA CO.,LTD

Wir sind spezialisiert auf die Entwicklung und Herstellung von kundenspezifischen Stahltürmen für Telekommunikations-, Überwachungs-, Beobachtungs- und Sicherheitsanwendungen.Nachfolgend finden Sie detaillierte Produktinformationen:

1.Wichtige Details:
Herkunftsort: Hebei, China (Festland); Markenname: Jaoyao oder OEM; Modellnummer: Telekommunikationsturm
Oberflächenbehandlung: Feuerverzinkt oder lackiert.
2.Verpackung & Lieferung:
Verpackungsdetails: Der Telekommunikationsturm wird gemäß den Kundenanforderungen mit verzinkten Bändern gebündelt.
Lieferung: Versand innerhalb von 20 Tagen nach Zahlung vom Hafen Tianjin
Turmteile: Ein Stahlturm ist in mehrere Bündel unterteilt.
Schrauben: Verpackungsmaterial ist ein robuster Nylonbeutel oder eine Stahlspundwand.
3. Technische Daten

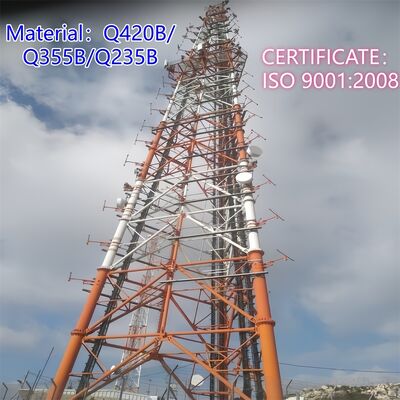

Wie ist die Gitterstruktur eines 3-beinigen Rohrstahlturms?

Die Gitterstruktur eines 3-beinigen Rohrstahlturms ist ein fachwerkartiges Gerüst, das die drei vertikalen Rohrbeine des Turms verbindet. Diese Gitterträger, die aus kleineren Hohlstahlrohren (identisch mit dem Material der Hauptbeine, z. B. nahtlose/geschweißte Stahlrohre) bestehen, bilden kreuzweise horizontale und diagonale Verbindungen zwischen den drei Beinen und erzeugen so ein dreieckiges, netzartiges Muster über die gesamte Höhe des Turms. Diese Struktur arbeitet zusammen mit dem konischen Design des Turms (breiter an der Basis, schmaler an der Spitze), um vertikale Lasten (Turmgewicht, Ausrüstungsgewicht) und seitliche Kräfte (Wind, seismische Aktivität) gleichmäßig auf die drei Beine zu verteilen. Das rohrförmige Gitter erhöht nicht nur die strukturelle Steifigkeit und Stabilität, sondern optimiert auch die aerodynamische Leistung – es reduziert den Windwiderstand um 30 % im Vergleich zu herkömmlichen Gitterstrukturen aus Winkelstahl –, wodurch der Turm sehr gut an raue oder windige Umgebungen angepasst werden kann. Darüber hinaus sorgt die Verwendung von Rohrprofilen dafür, dass die Struktur leicht ist und gleichzeitig eine hohe Tragfähigkeit aufweist.

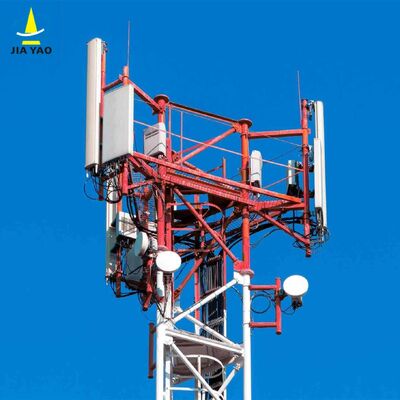

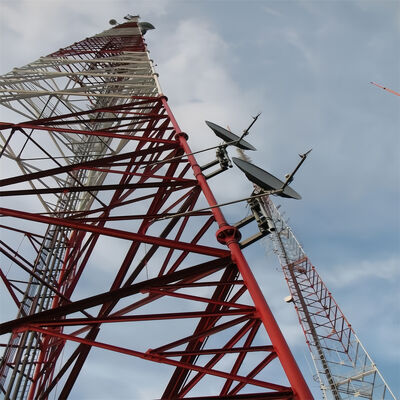

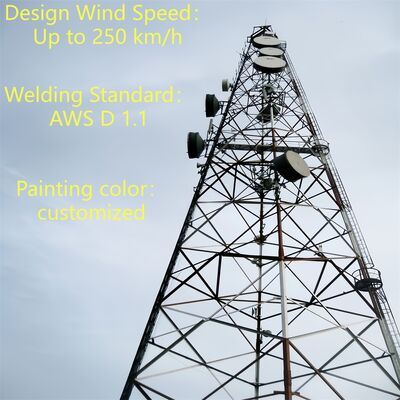

Wie montiert man die MW-Schüssel an einem 3-beinigen Rohrstahlturm?

Die Montage einer Mikrowellenschüssel (MW) an einem 3-beinigen Rohrstahlturm folgt einem sicheren, standardisierten Prozess, der mit dem strukturellen Design des Turms und den Industriestandards übereinstimmt:

1. Vorabprüfung: Bestätigen Sie die Tragfähigkeit des Turms (gemäß TIA-222-G und GB 50017 Normen), um sicherzustellen, dass er die MW-Schüssel, die Montagehardware und die damit verbundenen Lasten tragen kann. Überprüfen Sie die vorinstallierten Antennenhalterungen des Turms (integriertes Zubehör) auf strukturelle Integrität.
2. Vorbereitung der Halterung: Verwenden Sie die speziellen Antennenhalterungen des Turms (oder kundenspezifisch gefertigte Halterungen, die mit dem Rohrgitter kompatibel sind) und befestigen Sie sie an den Hauptbeinen oder Gitterträgern des Turms mit hochfesten Schrauben der Güteklasse 8.8 (ISO 898). Stellen Sie sicher, dass die Halterungen mit dem beabsichtigten Punkt-zu-Punkt-Kommunikationsweg ausgerichtet sind und mit dem vorgeschriebenen Drehmoment angezogen sind.
3. Anheben und Positionieren der Schüssel: Verwenden Sie Kräne oder spezielle Hebezeuge, um die MW-Schüssel auf die Zielhöhe zu heben (typischerweise in der Nähe der oberen Abschnitte des Turms oder auf einer Wartungsplattform). Passen Sie Azimut und Elevation der Schüssel an, um sie auf den Empfangs-/Sendepunkt auszurichten, und verwenden Sie Laser-Ausrichtungswerkzeuge für Präzision.
4. Sichere Befestigung: Befestigen Sie die MW-Schüssel an den montierten Halterungen mit kompatibler Hardware und stellen Sie eine feste, wackelfreie Verbindung sicher. Überprüfen Sie das Schraubendrehmoment erneut mit kalibrierten Werkzeugen, um die Schweiß- und Befestigungsstandards gemäß AWS D1.1 einzuhalten.
5. Kabelverlegung: Verlegen Sie die Signal- und Stromkabel der Schüssel durch die integrierten Kabelmanagementsysteme des Turms (oder entlang geschützter Wege auf der Gitterstruktur), um Umweltschäden zu vermeiden. Stellen Sie sicher, dass die Kabel an den Anschlusspunkten ordnungsgemäß isoliert und wasserdicht sind.
6. Endkontrolle: Führen Sie eine Sichtprüfung der Schüssel, Halterungen und Verbindungen durch, um die Stabilität zu bestätigen. Testen Sie die Signalübertragung, um die Ausrichtung und Funktionalität zu überprüfen. Halten Sie während der gesamten Installation Sicherheitsprotokolle ein (z. B. Absturzsicherung für Arbeiter).

Hauptstruktur eines 3-beinigen Rohrstahlturms?

Die Hauptstruktur eines 3-beinigen Rohrstahlturms ist ein freitragendes, dreieckig gerahmtes System, das auf Stabilität, Tragfähigkeit und aerodynamische Effizienz ausgelegt ist und aus drei Kernkomponenten besteht:

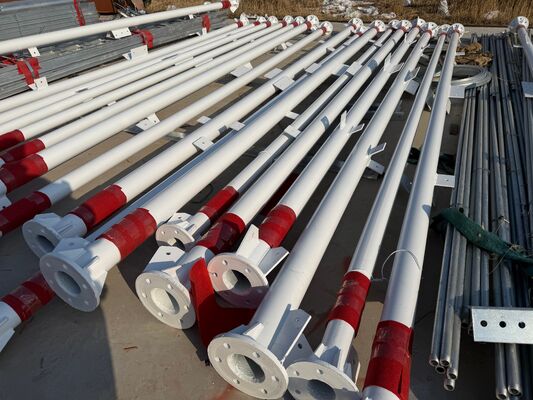

• Drei vertikale Rohrbeine: Die primären tragenden Elemente, hergestellt aus nahtlosen oder geschweißten Stahlrohren (gemäß Q345B/ASTM A500 Standards). In einer dreieckigen Konfiguration angeordnet, leiten diese Beine das Gesamtgewicht des Turms (einschließlich Ausrüstung und Umweltlasten) auf das Fundament ab.
• Rohrgitterträger: Kleinere Hohlstahlrohre, die die drei Hauptbeine horizontal und diagonal verbinden. Dieses kreuzweise Fachwerk verteilt Lasten gleichmäßig, erhöht die strukturelle Steifigkeit und reduziert den Windwiderstand, wodurch das charakteristische Gittermuster des Turms entsteht.
• Konischer Rahmen & Flanschverbindungen: Der Turm verjüngt sich allmählich von der Basis zur Spitze (breitere Basis, schmalere Spitze), um den Widerstand gegen starke Winde (bis zu 200 km/h) und Erdbeben zu optimieren. Turmsegmente werden über hochfeste verschraubte Flansche verbunden, was eine sichere Montage gewährleistet und Wartungsrisiken reduziert.

Diese Komponenten bilden das strukturelle Rückgrat, wobei integrierte Zubehörteile (z. B. Plattformen, Leitern) zusätzliche funktionale Unterstützung bieten, ohne die Integrität der Hauptstruktur zu beeinträchtigen.

Plattform, Leiter

A. Plattform

• Zweck: Dient als stabile erhöhte Arbeitsfläche für die Installation, Wartung oder Inspektion von MW-Schüsseln, Antennen, Sensoren oder anderer Ausrüstung. Bietet auch einen sicheren Ruhepunkt für Arbeiter während des Turmzugangs.
• Konstruktionsmerkmale: Hergestellt aus verzinktem Stahl (gemäß ASTM A123 für Korrosionsbeständigkeit) und in die Gitterstruktur in bestimmten Höhen integriert. Ausgestattet mit Sicherheitsgeländern zur Absturzsicherung und rutschfesten Oberflächen für die Stabilität der Arbeiter. Ausgelegt, um das Gewicht von Arbeitern, Werkzeugen und Ausrüstung zu tragen, im Einklang mit der Gesamttragfähigkeit des Turms. Kann Zugangsklappen für einfache Bewegung zwischen den Turmabschnitten enthalten.
• Hauptvorteil: Strategisch in der Nähe von Montagepunkten für Geräte platziert, um Wartungsarbeiten zu rationalisieren und die Betriebseffizienz zu verbessern.

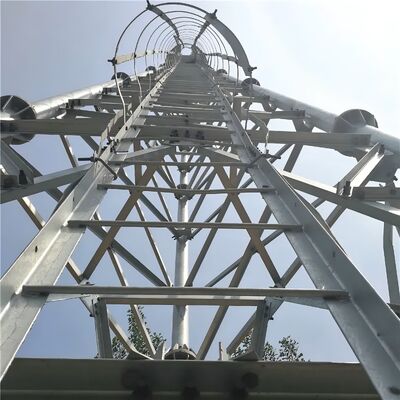

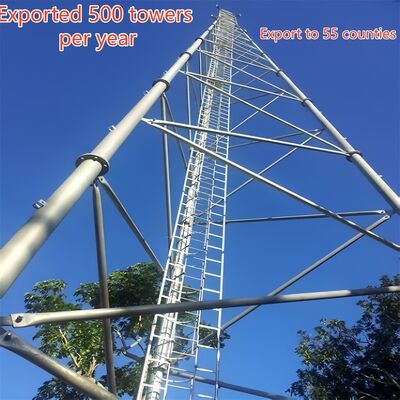

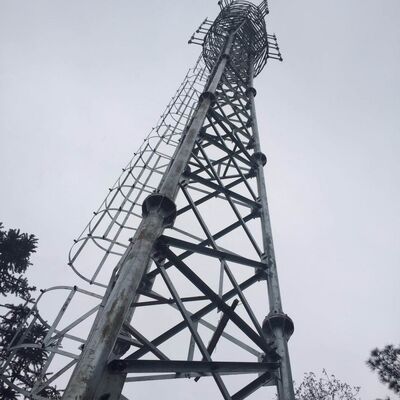

B. Leiter

• Zweck: Ein spezielles Sicherheitssystem, das es Arbeitern ermöglicht, den Turm zu besteigen, um Plattformen, Geräte oder obere Abschnitte für Installation, Inspektion oder Reparaturen zu erreichen.
• Konstruktionsmerkmale: Hergestellt aus verzinktem Stahl für Haltbarkeit und Korrosionsbeständigkeit, mit gleichmäßig verteilten Sprossen (gemäß Sicherheitsstandards der Industrie) für bequemes Klettern. Ausgestattet mit Absturzsicherungen (z. B. Seilführungen für Sicherheitsgurte), um Absturzrisiken zu minimieren – im Einklang mit der "Absturzsicherungsleiter"-Konstruktionsspezifikation des Turms. Vertikal an den Hauptbeinen oder Gitterträgern befestigt, um einen sicheren, stabilen Weg zu gewährleisten.
• Konformität: Entworfen in Übereinstimmung mit Sicherheitsvorschriften und Turmkonstruktionsstandards (z. B. TIA-222-G, GB 50017), wobei der Arbeitnehmerschutz beim vertikalen Zugang im Vordergrund steht.

Zusammen verbessern Plattform und Leiter die Nutzbarkeit des Turms, indem sie einen sicheren und effizienten Zugang zu hochgelegenen Geräten ermöglichen und den laufenden Betrieb und die Wartung unterstützen, während sie gleichzeitig die Branchenstandards für Sicherheit und Haltbarkeit einhalten.

Bitte klicken Sie hier für weitere Informationen!!!

Kundenbesuche

Montage,Prüfung von verzinkten Stahltürmen

Zertifizierungen

Bitte klicken Sie hier für weitere Informationen!!!

Kundenspezifische Produkttypen & Vorteile

Freitragender Turm 
Freitragende Türme sind normalerweise 3- oder 4-beinige Türme, und ihr Material ist Stahlrohr oder Winkelstahl. Was die Verbindung betrifft, so werden Rohrtürme über Flansche verbunden, und Winkelstahltürme werden über Muttern und Schrauben verbunden. 
Merkmale: 
1. Geringer Windlastkoeffizient, starke Windbeständigkeit. 
2. Spart Landressourcen, günstige Lage. 
Bequemer Transport und Installation. 

Rohrstahlturm
Der Rohrturm bezieht sich auf eine freitragende Hochhaus-Stahlkonstruktion mit einer Turmsäule aus Stahlrohren und einem dreieckigen Turmkörperabschnitt. Seine Haupteigenschaften sind, dass die drei Rohrturmsäulen aus Stahlrohren bestehen und der Turmkörperabschnitt dreieckig ist, was eine Hochhaus-Stahlkonstruktion darstellt, die sich von Winkelstahl unterscheidet.

Monopolturm 
Einrohrtürme, auch Monopoltürme genannt, sind ein häufig verwendeter Typ mit schönem Aussehen, der eine kleine Fläche von 9 bis 18 Quadratmetern abdeckt, kostengünstig ist und von der Mehrheit der Bauherren übernommen wird. Der Turmkörper hat einen vernünftigeren Querschnitt, der durch hochfeste Schrauben verbunden ist. Er zeichnet sich durch einfache Installation aus und kann an eine Vielzahl von komplizierten Feldstandorten angepasst werden. 

Abgespannter Turm 
Abgespannte Türme haben ein neuartiges Aussehen, und ihr größtes Merkmal ist die Verstärkung durch Stahlseile. Abgespannte Türme sind ein gängiger Kommunikationsturmturm, der wirtschaftlich und praktisch ist. Sie sind leichter und billiger als andere. Sie eignen sich sehr gut für geografisch weite Gebiete. 

Wachturm
Der Wachturm ist ein multifunktionales Gebäude, das hauptsächlich zur Beobachtung der Umgebung dient und in mehreren Bereichen eine wichtige Rolle spielt. Sein Design betont Harmonie und Einheit mit der natürlichen Umgebung, und der architektonische Stil ist normalerweise auf die umgebende Umgebung abgestimmt. Beobachtungstürme bestehen in der Regel aus Turmkörpern, Plattformen, Türmen und Leitern mit kompakten und langlebigen Strukturen.

Tarnbaumturm
Tarnbaumtürme sind auch eine Art künstliche Bäume von bionischen Baumtürmen, die auf einer Basis wie ein echter Baum mit sorgfältigem Design, wenn sie in einer Sehenswürdigkeit, einem Park und einem Platz unter echten Bäumen platziert werden, Teil der Natur sind. 
Merkmale: 
1. Exquisite Struktur und prächtiges Aussehen. 
2. Starke strukturelle Stabilität und lange Lebensdauer. 
3. Geringe Flächenbelegung und großer wirtschaftlicher Effekt.
