Gewirktes Drahtturm aus Stahl, der hohe Werte der Aufprallfestigkeit KV bei verschiedenen Temperaturen im Freien gewährleistet

JIAYAO CO., LTD.

1.Spezifikationen

Was ist der Turmkörper eines abgespannten Drahtturms?

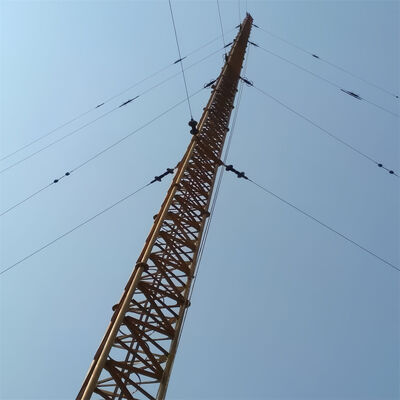

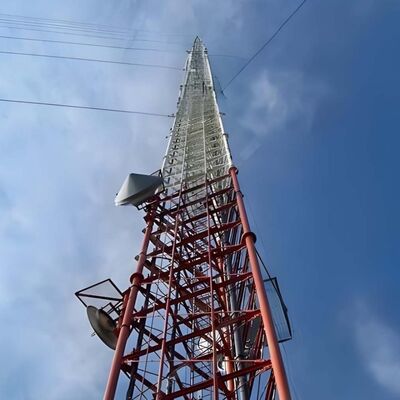

Der Turmkörper eines abgespannten Drahtturms (Abspannmast) ist die zentrale, schlanke tragende Struktur, die Antennen, Sensoren oder andere Geräte stützt und sich für die seitliche Stabilität auf externe Abspanndrähte verlässt (anstatt auf selbsttragende Steifigkeit). Typischerweise alsrohrförmiges oder Fachwerkkonstruktion aus Stahlgebaut, ist er schmaler als freitragende Türme und weist ein konisches Design auf (breiter an der Basis, schmaler an der Spitze), um die Lastverteilung und den Windwiderstand zu optimieren. Der Turmkörper wird aus verzinktem Baustahl (gemäß ASTM A36/S235JR-Standards) gefertigt, um Korrosionsbeständigkeit und langfristige Haltbarkeit in Außenumgebungen zu gewährleisten. Er dient als Montagebasis für wichtige Zubehörteile wie Kletterleitern, Antennenhalterungen und Kabeltrassen, und sein modulares Design ermöglicht die Anpassung von Höhen von 30 m bis über 200 m, zugeschnitten auf Anwendungen wie Rundfunk, Telekommunikation oder meteorologische Überwachung.

Wie montiert man eine Antenne an einem abgespannten Drahtturm?

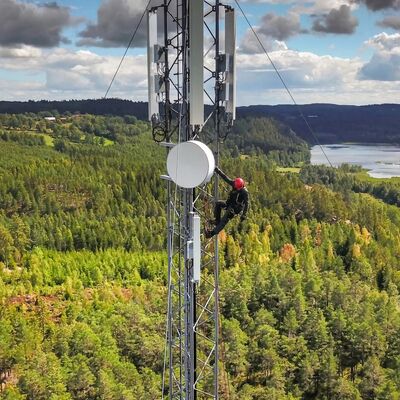

Die Montage einer Antenne an einem abgespannten Drahtturm folgt einem strukturierten, sicherheitskonformen Prozess, der auf das Design des Turms und Industriestandards abgestimmt ist:

1. Vorbereitung vor der Installation: Überprüfen Sie die Tragfähigkeit des Turms, um sicherzustellen, dass er das Gewicht der Antenne (einschließlich Hardware und zugehöriger Kabel) tragen kann. Inspizieren Sie den Turmkörper auf Korrosion, strukturelle Schäden oder lose Verbindungen und bestätigen Sie die Einhaltung lokaler Sicherheitsvorschriften (z. B. IEC 62305 für Blitzschutz).
2. Installation der Antennenhalterung: Befestigen Sie spezielle Antennenhalterungen (integriertes Zubehör des Turms) an vordefinierten Punkten am Turmkörper. Diese Halterungen werden typischerweise mit hochfesten Schrauben befestigt, die mit der verzinkten Stahlkonstruktion des Turms kompatibel sind, um eine feste Verbindung zu gewährleisten, die Windkräften und Vibrationen standhält.
3. Anheben und Positionieren der Antenne: Verwenden Sie Kräne oder spezielle Hebezeuge, um die Antenne auf die Zielhöhe zu heben (strategisch für optimale Signalabdeckung gewählt). Richten Sie die Antenne mit der beabsichtigten Sende-/Empfangsrichtung aus und verwenden Sie Laserwerkzeuge oder Ausrichtungsmesser für Präzision.
4. Befestigung der Antenne: Befestigen Sie die Antenne mit kompatibler Hardware an den vorinstallierten Halterungen und ziehen Sie die Schrauben mit dem vorgeschriebenen Drehmoment fest, um Bewegungen zu verhindern. Stellen Sie sicher, dass die Antenne waagerecht und stabil ist, ohne Wackeln, das die Leistung oder die strukturelle Integrität beeinträchtigen könnte.
5. Kabelverlegung und -integration: Verlegen Sie Signal- oder Zuführungskabel durch die integrierten Kabeltrassen des Turms, um sie vor Umweltschäden zu schützen. Verbinden Sie die Kabel mit der Antenne und führen Sie sie zu bodengestützten Geräten, wobei Sie auf ordnungsgemäße Isolierung und Wasserdichtigkeit an den Anschlusspunkten achten.
6. Endkontrolle: Führen Sie eine Sichtprüfung der Antenne, Halterungen und Kabel durch, um eine sichere Installation zu bestätigen. Testen Sie die Signalübertragung/-empfang der Antenne, um die Funktionalität zu überprüfen, und stellen Sie sicher, dass alle Sicherheitsprotokolle (z. B. Absturzsicherung für Arbeiter) während des gesamten Prozesses befolgt werden.

Was ist die Kletterschutzvorrichtung an einem abgespannten Drahtturm?

Die Kletterschutzvorrichtung für einen abgespannten Drahtturm ist eine spezielle Sicherheitskomponente, die am Turmkörper installiert wird, um unbefugten Zugang zu verhindern und Sturzrisiken zu reduzieren. Gängige Designs umfassen:

• Kletterschutzkragen/-schürzen: Runde oder konische Stahlbarrieren, die in der Nähe der Basis des Turms montiert sind (typischerweise 2–3 m über dem Boden), um Kletterversuche zu blockieren, indem sie Griffe oder Tritte verweigern.
• Stachelige oder gezackte Abwehrmittel: Nicht-tödliche, spitze Stahlaufsätze an unteren Turmsegmenten oder Leitern, um unbefugtes Klettern abzuschrecken.
• Verriegelter Zugang: Wenn der Turm mit einer Zugangsklappe auf Bodenniveau oder einem Leiternzugang ausgestattet ist, beschränkt ein verriegeltes Tor den Zugang nur auf autorisiertes Personal.

Diese Vorrichtungen sind aus korrosionsbeständigen Materialien (z. B. verzinktem Stahl, passend zum Turmkörper) gefertigt, um Außenbedingungen standzuhalten. Ihr Hauptzweck ist die Erhöhung der Sicherheit, indem versehentliches oder beabsichtigtes Klettern durch ungeschulte Personen verhindert wird, im Einklang mit lokalen Bauvorschriften und der Haftungsbegrenzung für Turmbetreiber.

Wie verbindet man Abspanndrähte und abgespannte Drahttürme?

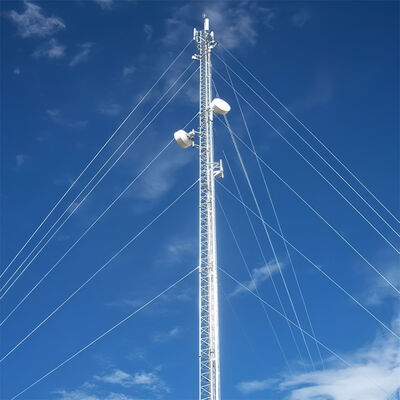

Die Verbindung von Abspanndrähten mit einem abgespannten Drahtturm beinhaltet einen sicheren, tragfähigen Prozess, um sicherzustellen, dass die Drähte den Turm effektiv gegen Wind- und seismische Kräfte stabilisieren können:

1. Vorbereitung: Wählen Sie Abspanndrähte aus hochfesten Stahlseilen (gemäß ASTM A475) mit Zink- oder Polymerbeschichtung für Langlebigkeit. Stellen Sie sicher, dass der Turmkörper vorgefertigte Befestigungspunkte (z. B. Ösen, Halterungen oder Traversen) in Abständen von 20–30 m aufweist, wie im Turmdesign angegeben.
2. Installation der Befestigungshardware: Montieren Sie schwere Abspanndrahtbügel oder Gabelköpfe an den vordefinierten Befestigungspunkten des Turms mit hochfesten Schrauben (kompatibel mit der verzinkten Stahlkonstruktion des Turms). Diese Bügel sind so konstruiert, dass sie die Spannung gleichmäßig über den Turmkörper verteilen.
3. Drahtendverbindung: Verwenden Sie professionelle Endverbindungsstücke (z. B. Presshülsen, Seilklemmen oder Kauschen), um das Ende jedes Abspanndrahts zu sichern. Presshülsen werden auf den Draht gecrimpt, um eine dauerhafte, hochfeste Verbindung zu gewährleisten, während Seilklemmen eine einstellbare Spannung ermöglichen.
4. Verbindung & Spannung: Befestigen Sie das abgedichtete Ende des Abspanndrahts mit einer Schäkel oder einem Bolzen an der Halterung des Turms und stellen Sie eine sichere Passform ohne Spiel sicher. Verwenden Sie ein Spannwerkzeug (z. B. einen Spannschloss oder einen Seilspanner), um die Spannung des Drahtes auf die Auslegungsanforderung einzustellen – entscheidend für den Ausgleich von Seitenkräften auf dem Turm.
5. Überprüfung: Überprüfen Sie, ob die Verbindung mit der konischen Struktur des Turms ausgerichtet ist und ob der Draht gleichmäßig gespannt ist (Übermäßige Spannung vermeiden, die den Turmkörper belasten könnte). Bestätigen Sie, dass die Hardware und die Endverbindungsstücke korrosionsbeständig sind und den Sicherheitsstandards des Turms entsprechen.

Wie verbindet man Abspanndrähte und Abspannankerbolzen?

Die Verbindung von Abspanndrähten mit Abspannankerbolzen (Erdanker) ist ein entscheidender Schritt, um die Spannung des Drahtes auf den Boden zu übertragen und die Stabilität des Turms zu gewährleisten:

1. Vorbereitung des Ankers: Stellen Sie sicher, dass der Erdanker (robuster Beton- oder Stahlanker, ausgelegt für Zuglasten) im Boden in einem Winkel von 45–60° relativ zum Abspanndraht richtig installiert ist. Der Anker muss vollständig ausgehärtet (bei Beton) und sicher eingebettet sein, um Auszugskräften standzuhalten.
2. Freilegung des Ankerbolzens: Stellen Sie sicher, dass der obere Bolzen des Ankers (Abspannankerbolzen) über dem Boden hervorsteht und Gewinde für die Anschlussarmatur aufweist. Der Bolzen muss aus hochfestem Stahl bestehen, um der Spannung des Abspanndrahts standzuhalten.
3. Drahtendverbindung: Verbinden Sie das freie Ende des Abspanndrahts mit denselben hochfesten Beschlägen (Presshülsen, Seilklemmen oder Kauschen), die für die Turmverbindung verwendet werden, und stellen Sie ein sicheres, tragfähiges Ende sicher.
4. Montage der Anschlussarmatur: Befestigen Sie einen Spannschloss (zur Spannungseinstellung) und einen Schäkel am abgedichteten Abspanndraht. Der Spannschloss wird über eine Mutter oder Unterlegscheibe mit dem Abspannankerbolzen verbunden und ermöglicht eine Feinabstimmung der Drahtspannung.
5. Spannung & Sicherung: Verwenden Sie den Spannschloss, um den Abspanndraht auf die erforderliche Spezifikation zu spannen und sicherzustellen, dass er Seitenkräften widersteht, ohne den Anker zu ziehen. Nach dem Spannen den Spannschloss mit Splinten oder Sicherungsmuttern verriegeln, um ein Lösen im Laufe der Zeit zu verhindern.
6. Endkontrolle: Überprüfen Sie, ob die Verbindung sicher ist, der Anker keine Anzeichen von Bewegung aufweist und der Abspanndraht im richtigen Winkel von 45–60° ausgerichtet ist. Prüfen Sie auf Korrosion am Bolzen, an der Hardware und an der Drahtendverbindung und stellen Sie die Einhaltung von IEC 62305 und lokalen Sicherheitsvorschriften sicher.

Bitte klicken Sie hier für weitere Informationen!!!!!!

3. Kooperationskunden

4. Zertifizierungen

5. Unsere Dienstleistungen

JIAYAO CO., LTD. ist ein professioneller Hersteller von Telekommunikationstürmen, der von ISO9001 zertifiziert ist. Wir sind bestrebt, unseren Kunden die optimiertesten Lösungen und die besten Kommunikationstürme anzubieten. Viele Produkte wurden in die USA, nach Europa und in 55 andere Länder exportiert.
Wir sind spezialisiert auf die Entwicklung und Herstellung von Winkeltürmen, Rohrtürmen, Monopoltürmen, Kieferntürmen, abgespannten Türmen und Wachtürmen. Unsere Abteilungen umfassen Design, F&E, Inspektion, Labor, Qualitätskontrolle, Verzinkung und Stahlkonstruktion. Unsere Rohstoffe stammen von namhaften Stahlwerken in China: HBIS Group, Baowu Steel Group, Shougang Group.

Wenn Sie es brauchen, sind wir 24 Stunden am Tag für Sie da!
