Stahl-Abspannturm, ausgelegt mit Optionen aus Baustahl und hochfestem Stahl, um vielfältige technische Anforderungen zu erfüllen

JIAYAO CO., LTD.

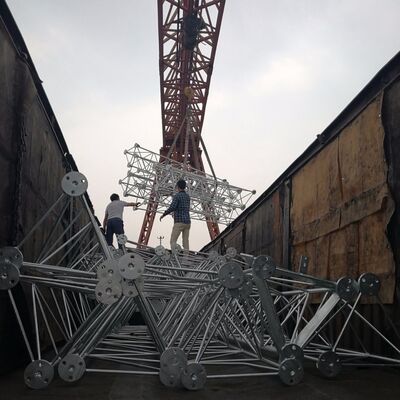

1. Spezifikationen

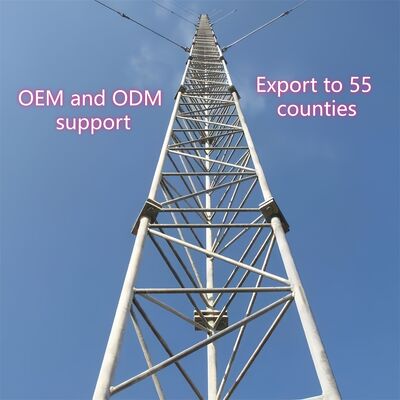

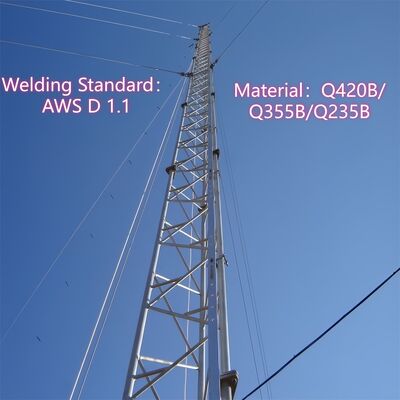

Was ist der Turmkörper eines guyed wire towers?

Der Turmkörper eines guyed wire towers (Abspannturms) ist die zentrale, schlanke tragende Struktur, die Antennen, Sensoren oder andere Geräte trägt und sich für seitliche Stabilität auf externe Abspanndrähte verlässt (anstatt auf selbsttragende Steifigkeit). Typischerweise als einrohrförmiges oder Gitterstahlgerüstkonstruiert, ist er schmaler als selbsttragende Türme und weist ein konisches Design auf (breiter an der Basis, schmaler an der Spitze), um die Lastverteilung und den Windwiderstand zu optimieren. Der Turmkörper wird aus verzinktem Baustahl (gemäß ASTM A36/S235JR-Standards) gefertigt, um Korrosionsbeständigkeit und langfristige Haltbarkeit in Außenumgebungen zu gewährleisten. Er dient als Montagebasis für wichtige Zubehörteile wie Kletterleitern, Antennenhalterungen und Kabeltrassen, und sein modulares Design ermöglicht die Anpassung von Höhen von 30 m bis über 200 m, zugeschnitten auf Anwendungen wie Rundfunk, Telekommunikation oder meteorologische Überwachung.

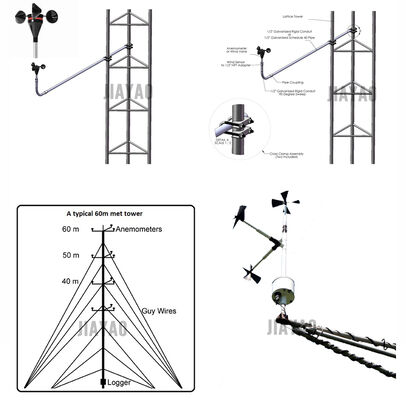

Wie montiert man eine Antenne an einem guyed wire tower?

Die Montage einer Antenne an einem guyed wire tower folgt einem strukturierten, sicherheitskonformen Prozess, der auf das Design des Turms und Industriestandards abgestimmt ist:

1. Vorbereitung vor der Installation: Überprüfen Sie die Tragfähigkeit des Turms, um sicherzustellen, dass er das Gewicht der Antenne (einschließlich Hardware und zugehöriger Kabel) tragen kann. Inspizieren Sie den Turmkörper auf Korrosion, strukturelle Schäden oder lose Verbindungen und bestätigen Sie die Einhaltung lokaler Sicherheitsvorschriften (z. B. IEC 62305 für Blitzschutz).
2. Installation der Antennenhalterung: Befestigen Sie spezielle Antennenhalterungen (integriertes Zubehör des Turms) an vordefinierten Punkten am Turmkörper. Diese Halterungen werden typischerweise mit hochfesten Schrauben gesichert, die mit der verzinkten Stahlstruktur des Turms kompatibel sind, um eine feste Verbindung zu gewährleisten, die Windkräften und Vibrationen standhält.
3. Anheben und Positionieren der Antenne: Verwenden Sie Kräne oder spezielle Hebezeuge, um die Antenne auf die Zielhöhe zu heben (strategisch für optimale Signalabdeckung gewählt). Richten Sie die Antenne mit der beabsichtigten Sende-/Empfangsrichtung aus, wobei Sie Laserwerkzeuge oder Ausrichtungsmesser für Präzision verwenden.
4. Sichern der Antenne: Befestigen Sie die Antenne mit kompatibler Hardware an den vorinstallierten Halterungen und ziehen Sie die Schrauben mit dem vorgeschriebenen Drehmoment an, um Bewegungen zu verhindern. Stellen Sie sicher, dass die Antenne waagerecht und stabil ist, ohne Wackeln, das die Leistung oder die strukturelle Integrität beeinträchtigen könnte.
5. Kabelverlegung und -integration: Verlegen Sie Signal- oder Zuführungskabel durch die integrierten Kabeltrassen des Turms, um sie vor Umweltschäden zu schützen. Verbinden Sie die Kabel mit der Antenne und führen Sie sie zu bodengestützten Geräten, wobei Sie auf ordnungsgemäße Isolierung und Wasserdichtigkeit an den Anschlusspunkten achten.
6. Endkontrolle: Führen Sie eine Sichtprüfung der Antenne, Halterungen und Kabel durch, um eine sichere Installation zu bestätigen. Testen Sie die Signalübertragung/den Empfang der Antenne, um die Funktionalität zu überprüfen, und stellen Sie sicher, dass alle Sicherheitsprotokolle (z. B. Absturzsicherung für Arbeiter) während des gesamten Prozesses befolgt werden.

Was ist die Anti-Kletter-Vorrichtung an einem guyed wire tower?

Die Anti-Kletter-Vorrichtung für einen guyed wire tower ist eine spezielle Sicherheitskomponente, die am Turmkörper installiert wird, um unbefugten Zugang zu verhindern und Sturzrisiken zu reduzieren. Gängige Designs umfassen:

• Anti-Kletter-Kragen/Schürzen: Runde oder konische Stahlbarrieren, die in der Nähe der Basis des Turms montiert sind (typischerweise 2–3 m über dem Boden), um Kletterversuche zu blockieren, indem sie Griffe oder Tritte verweigern.
• Stachelige oder gezackte Abwehrmittel: Nicht-tödliche, spitze Stahlaufsätze an unteren Turmabschnitten oder Leitern, um unbefugtes Klettern abzuschrecken.
• Verriegelter Zugang: Wenn der Turm mit einer Zugangsklappe auf Bodenniveau oder einem Leiternzugang ausgestattet ist, beschränkt ein verriegeltes Tor den Zugang nur auf zertifiziertes Personal.

Diese Vorrichtungen sind aus korrosionsbeständigen Materialien (z. B. verzinkter Stahl, passend zum Turmkörper) gefertigt, um Außenbedingungen standzuhalten. Ihr Hauptzweck ist die Erhöhung der Sicherheit, indem sie versehentliches oder absichtliches Klettern durch ungeschulte Personen verhindern, im Einklang mit lokalen Bauvorschriften und der Haftungsreduzierung für Turmbetreiber.

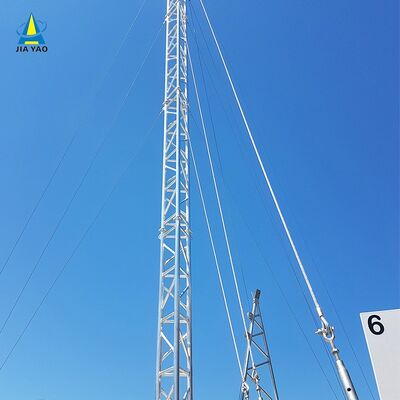

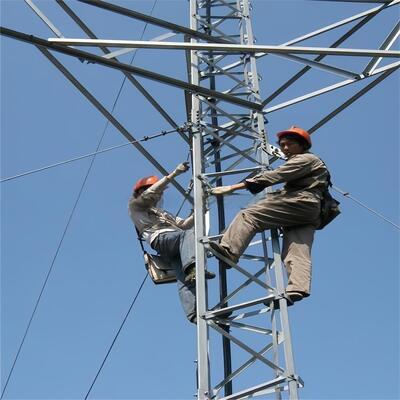

Wie verbindet man guy wires und guyed wire tower?

Die Verbindung von Abspanndrähten mit einem guyed wire tower beinhaltet einen sicheren, tragfähigen Prozess, um sicherzustellen, dass die Drähte den Turm effektiv gegen Wind- und seismische Kräfte stabilisieren können:

1. Vorbereitung: Wählen Sie Abspanndrähte aus hochfesten Stahlkabeln (gemäß ASTM A475) mit Zink- oder Polymerbeschichtung für Langlebigkeit. Stellen Sie sicher, dass der Turmkörper vorgefertigte Befestigungspunkte (z. B. Ösen, Halterungen oder Traversen) in Abständen von 20–30 m aufweist, wie im Turmdesign angegeben.
2. Installation der Befestigungshardware: Montieren Sie schwere Abspanndraht-Halterungen oder Gabelköpfe an den vordefinierten Befestigungspunkten des Turms mit hochfesten Schrauben (kompatibel mit der verzinkten Stahlstruktur des Turms). Diese Halterungen sind so konstruiert, dass sie die Spannung gleichmäßig über den Turmkörper verteilen.
3. Drahtendverbindung: Verwenden Sie professionelle Endverbindungsstücke (z. B. Presshülsen, Kabelklemmen oder Kauschen), um das Ende jedes Abspanndrahts zu sichern. Presshülsen werden auf den Draht gecrimpt für eine dauerhafte, hochfeste Verbindung, während Kabelklemmen eine einstellbare Spannung ermöglichen.
4. Verbindung und Spannung: Befestigen Sie das abgedichtete Ende des Abspanndrahts mit einer Schäkel oder einem Stift an der Halterung des Turms und stellen Sie eine sichere Passform ohne Spiel sicher. Verwenden Sie ein Spannwerkzeug (z. B. einen Spannschloss oder einen Seilspanner), um die Spannung des Drahtes auf die Konstruktionsspezifikation einzustellen – entscheidend für den Ausgleich von Querkräften auf dem Turm.
5. Überprüfung: Überprüfen Sie, ob die Verbindung mit der konischen Struktur des Turms ausgerichtet ist und ob der Draht gleichmäßig gespannt ist (Übermäßige Spannung vermeiden, die den Turmkörper belasten könnte). Bestätigen Sie, dass die Hardware und die Endverbindungsstücke korrosionsbeständig sind und den Sicherheitsstandards des Turms entsprechen.

Wie verbindet man guy wires und guyed anchor bolt?

Die Verbindung von Abspanndrähten mit guyed anchor bolts (Erdanker) ist ein entscheidender Schritt, um die Spannung des Drahtes auf den Boden zu übertragen und die Stabilität des Turms zu gewährleisten:

1. Ankervorbereitung: Stellen Sie sicher, dass der Erdanker (schwerer Beton- oder Stahlanker, ausgelegt für Zuglasten) ordnungsgemäß im Boden in einem Winkel von 45–60° relativ zum Abspanndraht installiert ist. Der Anker muss vollständig ausgehärtet (bei Beton) und sicher eingebettet sein, um Auszugskräften standzuhalten.
2. Freilegung des Ankerbolzens: Stellen Sie sicher, dass der obere Bolzen des Ankers (guyed anchor bolt) über dem Boden hervorsteht und Gewinde für die Aufnahme von Verbindungselementen hat. Der Bolzen sollte aus hochfestem Stahl gefertigt sein, um der Spannung des Abspanndrahts standzuhalten.
3. Drahtendverbindung: Verbinden Sie das freie Ende des Abspanndrahts mit denselben hochfesten Endstücken (Presshülsen, Kabelklemmen oder Kauschen), die für die Turmverbindung verwendet werden, und stellen Sie ein sicheres, tragfähiges Ende sicher.
4. Montage der Verbindungshardware: Befestigen Sie einen Spannschloss (zur Spannungseinstellung) und einen Schäkel am abgedichteten Abspanndraht. Das Spannschloss wird über eine Mutter oder Unterlegscheibe mit dem guyed anchor bolt verbunden und ermöglicht eine Feinabstimmung der Drahtspannung.
5. Spannung und Sicherung: Verwenden Sie das Spannschloss, um den Abspanndraht auf die erforderliche Spezifikation zu spannen und sicherzustellen, dass er Querkräften widersteht, ohne den Anker zu ziehen. Nach dem Spannen das Spannschloss mit Splinten oder Sicherungsmuttern verriegeln, um ein Lösen im Laufe der Zeit zu verhindern.
6. Endkontrolle: Überprüfen Sie, ob die Verbindung sicher ist, der Anker keine Anzeichen von Bewegung zeigt und der Abspanndraht im richtigen Winkel von 45–60° ausgerichtet ist. Prüfen Sie auf Korrosion am Bolzen, an der Hardware und an der Drahtendverbindung und stellen Sie die Einhaltung von IEC 62305 und lokalen Sicherheitsvorschriften sicher.

Klicken Sie hier für weitere Informationen!!!!!!

3. Kooperationskunden

4. Zertifizierungen

5. Unsere Dienstleistungen

JIAYAO CO., LTD. ist ein professioneller Hersteller von Telekommunikationstürmen, der von ISO9001 zertifiziert ist. Wir sind bestrebt, unseren Kunden die optimiertesten Lösungen und die besten Kommunikationstürme anzubieten. Viele Produkte wurden in die USA, nach Europa und in 55 weitere Länder exportiert.
Wir sind spezialisiert auf die Entwicklung und Herstellung von Winkeleisentürmen, Rohreisentürmen, Monopoltürmen, Kiefernturmtürmen, guyed towers und Wachtürmen. Unsere Abteilungen umfassen Design, F&E, Inspektion, Labor, Qualitätskontrolle, Verzinkung und Stahlwerkabteilungen. Unsere Rohstoffe stammen von berühmten Stahlwerken in China: HBIS Group, Baowu Steel Group, Shougang Group.

Wenn Sie es brauchen, sind wir 24 Stunden am Tag für Sie da!
