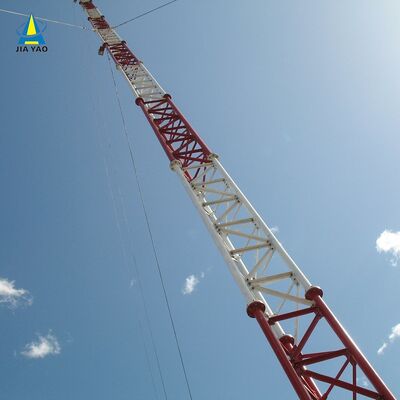

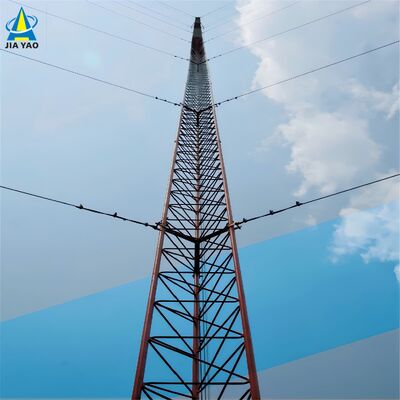

Gezahnter Drahtturm, entworfen, um die Höhe mit minimalem Gebrauch von Baustoffen zu maximieren, basierend auf den Konstruktionscodes ANSI/TIA-222-G-H-F

JIAYAO CO., LTD.

Ein drahtgesteckter Turm(auch Typ-Turm genannt) ist eine hohe, schlanke Struktur, die sich auf externe Typ-Drähte (hochfeste Stahlkabel) zur Stabilität stützt, im Gegensatz zu selbsttragendem Turm, der unabhängig steht.Durch diese Konstruktion kann es mit weniger Baustoffen höhere Höhen erreichen, so dass es eine kostengünstige Wahl für Anwendungen ist, die eine große Abdeckung oder Erhebung erfordern.

1.Spezifikationen

Wie lautet der Turm von "Guyed Wire Tower"?

Der Turmkörper eines geführten Drahtturms (geführten Mastturm) ist die zentrale, schlanke tragende Struktur, die Antennen, Sensoren oder andere Geräte trägt,Abhängig von externen Leitungen für die seitliche Stabilität (anstatt selbsttragende Steifigkeit). typischerweise alsRohr oder Gitter Stahlrahmen, ist sie schmaler als selbsttragende Türme und verfügt über ein spitziges Design (an der Basis breiter, oben schmaler), um die Lastverteilung und den Windwiderstand zu optimieren.Der Turmkörper ist aus verzinktem Stahl gefertigt (nach ASTM A36/S235JR-Normen), um Korrosionsbeständigkeit und langfristige Haltbarkeit im Außenbereich zu gewährleistenEs dient als Montagebasis für wichtige Zubehörteile wie Kletterleitern, Antennenhalterungen und Kabelträger,und sein modulares Design ermöglicht die Anpassung von Höhen von 30 m bis über 200 m, die auf Anwendungen wie Rundfunk, Telekommunikation oder meteorologische Überwachung zugeschnitten sind.

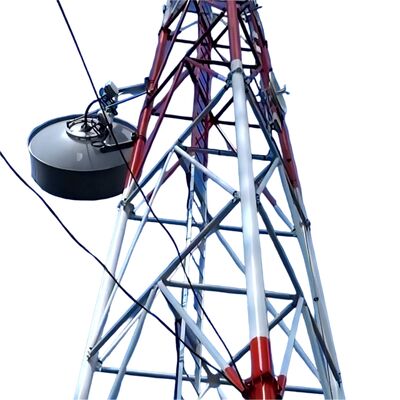

Wie montiert man eine Antenne auf den Drahtturm?

Die Montage einer Antenne auf einem geplanten Drahtturm folgt einem strukturierten, sicherheitskonformen Prozess, der mit dem Design des Turms und den Industriestandards übereinstimmt:

1. Vorbereitung der Installation: Überprüfen Sie die Tragfähigkeit des Turms, um sicherzustellen, dass er das Gewicht der Antenne (einschließlich Hardware und zugehöriger Kabel) tragen kann.oder lose Verbindungen, und bestätigen die Einhaltung der örtlichen Sicherheitsvorschriften (z. B. IEC 62305 für Blitzschutz).
2. Installation der Antennen: Spezielle Antennenhalterungen (integriertes Zubehör des Turms) an vordefinierten Punkten auf dem Turmkörper befestigen.Diese Befestigungen werden in der Regel mit hochfesten Schrauben befestigt, die mit der verzinkten Stahlstruktur des Turms kompatibel sind, die eine feste Verbindung gewährleistet, die Windkräften und Vibrationen standhält.
3. Antennenheben und Positionieren: Die Antenne wird mit Kranen oder spezialisierter Hebeausrüstung auf die Zielhöhe gehoben (strategisch für eine optimale Signaldeckung gewählt).Ausrichtung der Antenne auf die beabsichtigte Übertragungs-/Empfangsrichtung, mit Hilfe von Laserwerkzeugen oder Ausrichtungsmetern für die Präzision.
4. Sicherung der Antenne: Anbringen Sie die Antenne an die vorinstallierten Halterungen mit kompatibler Hardware, und ziehen Sie die Schrauben bis zum angegebenen Drehmoment fest, um Bewegung zu verhindern.mit einer Breite von mehr als 20 mm,.
5. Kabelvermittlung und Integration: Die Signalkabel oder -fütterungen durch die integrierten Kabelträger des Turms führen, um sie vor Umweltschäden zu schützen.Gewährleistung einer ordnungsgemäßen Isolierung und Wasserdichtung an Anschlussstellen.
6. Abschlussprüfung: Durchführung einer visuellen Überprüfung der Antenne, der Montage und der Kabel zur Bestätigung der sicheren Installation.und sorgen für alle Sicherheitsprotokolle (eDie Beobachtungsverfahren für die Verarbeitung von Daten (z. B. Sturzschutz für Arbeitnehmer) werden während des gesamten Prozesses eingehalten.

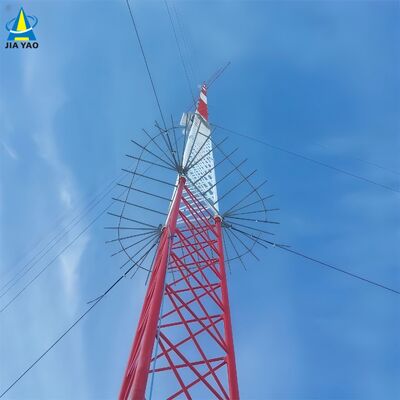

Was ist das Anti-Klettergerät auf dem Drahtturm?

Ein Anti-Klettern-Gerät ist eine spezielle Sicherheitskomponente, die auf dem Turmkörper installiert wird, um unbefugten Zugang zu verhindern und das Sturzrisiko zu reduzieren.

• Kletternverhütende Kragen/Röcke: Kreisförmige oder konische Stahlbarrieren, die in der Nähe der Basis des Turms montiert werden (typischerweise 2 ̊3 m über dem Boden), um Kletterversuche zu blockieren, indem sie Handgriffe oder Fußstützen verweigern.
• Spitzen- oder gezackte Abschreckungsmittel: Nicht tödliche, spitze Stahlbefestigungen an unteren Türmen oder Leiterstücken, um unbefugtes Klettern zu verhindern.
• Zugriff gesperrt: Wenn der Turm mit einem Zugangsbrett oder einer Leiter ausgestattet ist, ist ein verschlossenes Tor nur für zugelassenes Personal zugänglich.

Diese Geräte sind aus korrosionsbeständigen Materialien (z. B. galvanisierter Stahl, der dem Turmkörper entspricht) hergestellt, um Außenbedingungen standzuhalten.Ihr Hauptzweck besteht darin, die Sicherheit zu erhöhen, indem sie ungeübte Personen daran hindern, versehentlich oder absichtlich zu klettern, die sich an die lokalen Gebäudesicherheitsvorschriften und die Haftungsminderung für Turmbetreiber anpassen.

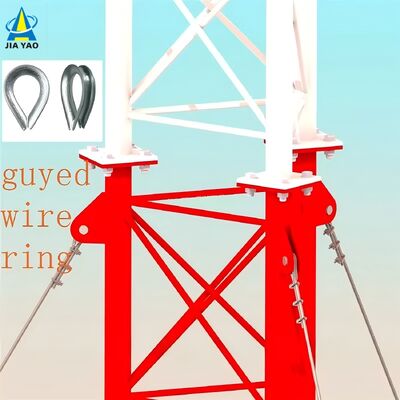

Wie verbinden wir ein Draht und einen Drahtturm?

Das Anschließen von Leitungen an einen Drahtturm erfordert einen sicheren, belastbaren Prozess, um sicherzustellen, dass die Leitungen den Turm effektiv gegen Wind und seismische Kräfte stabilisieren können:

1. Vorbereitung: Wählen Sie Leitungen aus hochfesten Stahlkabeln (in Übereinstimmung mit ASTM A475) mit Zink- oder Polymerbeschichtungen aus, um eine hohe Haltbarkeit zu gewährleisten.Klammern, oder Kreuzschlägen) in 20-30 m Abständen, wie in der Konstruktion des Turms angegeben.
2. Installation von Anschlusshardware: Montieren Sie schwere Drahtstützen oder Spalten an den vordefinierten Befestigungspunkten des Turms mit hochfesten Schrauben (kompatibel mit der verzinkten Stahlstruktur des Turms).Diese Halterungen sind so konstruiert, dass sie die Spannung gleichmäßig über den Turm verteilen.
3. Endung des Drahtes: Verwenden Sie professionelle Endbefestigungen (z. B. Schlepphüllen, Kabelklemmen oder Fingerzangen), um das Ende des einzelnen Drahtes zu befestigen.hochfeste Verbindung, während Kabelklemmen eine verstellbare Spannung bieten.
4. Verbindung und Spannung: Befestigen Sie das abgeschlossene Ende des Leiters mit einer Fessel oder einer Nadel an der Halterung des Turms, um eine sichere Anpassung ohne Lockerung zu gewährleisten.Ein Schraubband (auch bekannt als Schraubschraubband oder Schraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraubschraub.
5. Überprüfung: Überprüfen Sie, ob die Verbindung mit der konischen Struktur des Turms ausgerichtet ist und ob der Draht gleichmäßig angespannt ist (um eine Überspannung zu vermeiden, die den Turm belastet).Bestätigen Sie, dass die Hardware und die Endverbindungen korrosionsbeständig sind und die Sicherheitsstandards des Turms erfüllen.

Wie verbindet man ein geißeltes Kabel mit einem geißelten Ankerbolzen?

Das Anschließen der Leitungen an die vernetzten Ankerbolzen ist ein entscheidender Schritt, um die Spannung des Drahtes auf den Boden zu übertragen und die Stabilität des Turms zu gewährleisten:

1. Ankervorbereitung: Der Bodenanker (Schwerbeton- oder Stahlanker, der für Spannungsbelastungen ausgelegt ist) ist im Boden in einem Winkel von 45° bis 60° gegenüber dem Leitungsdraht ordnungsgemäß angebracht.Der Anker muss vollständig gehärtet sein (für Beton) und fest eingebettet sein, um Zugkräften zu widerstehen.
2. Ankerbolzexposition: Stellen Sie sicher, dass die Spitze des Ankerbolzes (geführte Ankerbolze) über dem Boden ragt und auf die Verbindungshardware zugeschnitten ist.Die Schraube sollte aus hochfester Stahl sein, um der Spannung des Typdrahtes standzuhalten.
3. Endung des Drahtes: Beenden Sie das freie Ende des Leiters mit denselben hochfesten Vorrichtungen (Swage-Hülsen, Kabelklemmen oder Fingerstangen), die für die Turmverbindung verwendet werden, um ein sicheres, belastbares Ende sicherzustellen.
4. Verbindungshardware-Montage: Befestigen Sie eine Schnalle (für die Spannungsregelung) und eine Schlinge an den abgeschalteten Leitungsdraht.die Feinabstimmung der Spannung des Drahtes ermöglicht.
5. Spannung und SicherungDie Anschlussschnalle wird mit der Anschlussschnalle geschaltet, um den Draht auf die gewünschte Spezifikation zu spannen, um sicherzustellen, dass er seitlichen Kräften widersteht, ohne den Anker zu ziehen.Verriegeln Sie die Schnalle mit Schnallen oder Schlossmuttern, um eine Lockerung zu verhindern.
6. AbschlussprüfungÜberprüfen Sie, ob die Verbindung sicher ist, der Anker keine Bewegungszeichen zeigt und der Leitungsdraht im richtigen Winkel von 45° bis 60° ausgerichtet ist.und Drahtbefestigung, um die Einhaltung der IEC 62305 und der lokalen Sicherheitscodes sicherzustellen.
