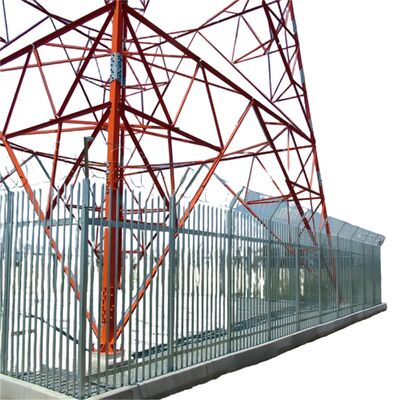

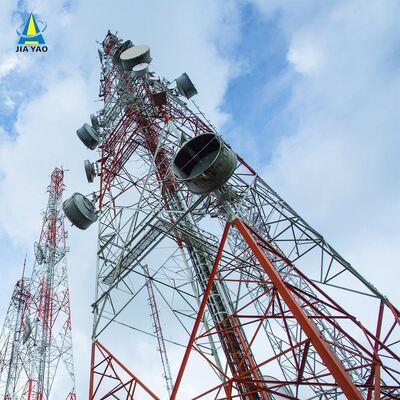

4 Beinige Stahl-Winkelturm, entworfen, um die ANSI TIA- und EN-Normen zu erfüllen, der Telekommunikations- und Strominfrastrukturprojekte unterstützt

JIAYAO CO., LID

Beschreibung des Produkts

Verpackungsdaten:Der Telekommunikationsturm wird nach Kundenanforderung mit Galvanisiertem Gurt zusammengefügt.

Lieferung:Versandt in 20 Tagen nach Zahlung aus Tianjin Hafen

Mitglieder des Turms:Ein Stahlturm ist in mehrere Bündel getrennt.

Schrauben:Pacrum.lon-Tasche oder Stahl

Wir sind spezialisiert auf die Entwicklung und Herstellung von maßgeschneiderten Stahltürmen für Telekommunikations-, Überwachungs-, Beobachtungs- und Sicherheitsanwendungen.Nachfolgend finden Sie die detaillierten Produktinformationen:

Was ist die letzte Struktur eines vierbeinigen, eckigen Stahlturms?

Die Gitterstruktur eines vierbeinigen eckigen Stahlturms besteht aus einem kreuzenden, traversenartigen Rahmen, der die vier vertikalen Stahlbeine des Turms verbindet.mit einer Breite von mehr als 30 mm, jedoch nicht mehr als 30 mm, bildet es ein webähnliches Muster, das die Belastungen, einschließlich des eigenen Gewichts des Turms, des Gewichts der Ausrüstung, des Windes, der seismischen Kräfte und der Eisbelastungen, gleichmäßig über alle vier Beine verteilt.Diese Struktur ist über die gesamte Höhe des Turms integriert., ergänzt das konische Design des Turms (an der Basis breiter, oben schmaler) zur Verbesserung der strukturellen Integrität und Stabilität.Die Gitterkonfiguration gleicht hohe Festigkeit mit leichter Leistung aus, wodurch der Materialverbrauch minimiert und gleichzeitig die Tragfähigkeit und die Beständigkeit gegen extreme Umweltbedingungen maximiert werden.Verringerung des Windwiderstands und weitere Verbesserung der allgemeinen Stabilität des Turms.

Wie montiert man die MW-Anzeige auf den vierbeinigen Stahlturm?- Ich weiß.

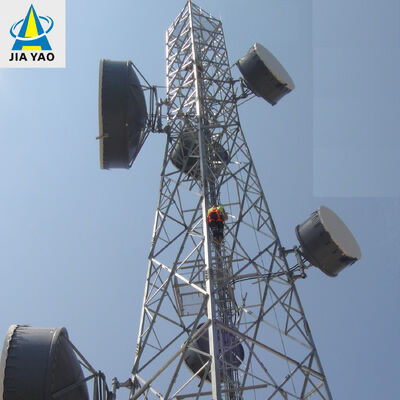

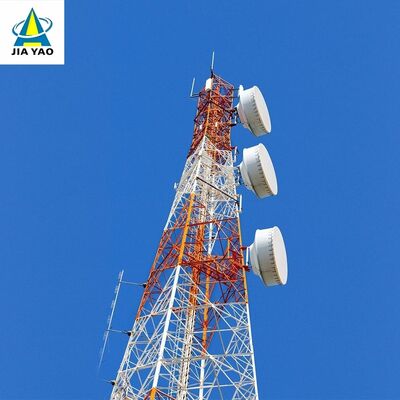

Die Montage einer Mikrowellen-Schale (MW) auf einem vierbeinigen, eckigen Stahlturm erfolgt nach einem systematischen, sicherheitskonformen Verfahren:

1. Vorbereitung der Installation: Überprüfen Sie die Tragfähigkeit des Turms, um sicherzustellen, dass er das Gewicht der MW-Anlage (einschließlich der Anlage, der Befestigungsstütze und der zugehörigen Hardware) tragen kann.Überprüfen Sie, ob die Konstruktion des Turms den einschlägigen Normen entspricht (.g., TIA/EIA-222-G/F) für die Montage von Geräten.
2. Installation der Halterung: Spezielle Antennen-/Mikrowellenstützen (mit dem Turm geliefert oder maßgeschneidert) an vordefinierten Montagepunkten auf dem Turmkörper oder der Anlagenplattform befestigen.Diese Halterungen sind mit hochfesten Schrauben (gemäß ISO 898 Klasse 6) gesichert..8/8.8) zur Sicherstellung einer festen Verbindung zur Gitterkonstruktion oder zu den Turmbeinen.
3. Aufheben und Positionieren der Teller: Verwenden Sie Krane oder spezielle Hebegeräte, um die MW-Scheibe auf die Zielhöhe zu heben (normalerweise auf den oberen Abschnitten des Turms oder einer speziellen Ausrüstungsplattform).Sicherstellen, dass die Anzeige mit dem vorgesehenen Punkt-zu-Punkt-Kommunikationsweg ausgerichtet ist (nach Bedarf für Azimut und Höhe einstellen).
4. Das Geschirr sichern: Die MW-Schüssel an den vorinstallierten Halterungen mit kompatibler Hardware befestigen, die Schrauben mit kalibrierten Werkzeugen auf das angegebene Drehmoment festziehen.ohne Wackeln oder Bewegung.
5. Kabelvermittlung und Integration: Die Signalkabel der Anlage durch die integrierten Kabelträger des Turms leiten, um sie vor Umweltschäden zu schützen.Übertrager/Empfänger) an der Basis des Turms oder der Zwischenplattform, die eine angemessene Isolierung und Wasserdichtung gewährleistet.
6. Abschlussprüfung: Eine visuelle Überprüfung durchführen, um zu überprüfen, ob die Schüssel sicher angebracht ist, die Halterungen intakt sind und die Kabel ordnungsgemäß angeordnet sind.Einhaltung der Sicherheitsprotokolle während des gesamten Prozesses.

Was ist die Hauptstruktur eines vierbeinigen, eckigen Stahlturms?

Die Hauptstruktur eines vierbeinigen Eckstahlturms ist ein selbsttragbares Rahmenwerk, das für Stabilität und Tragfähigkeit ausgelegt ist und aus drei Kernkomponenten besteht:

• Vier vertikale Stahlbeine: Die primären tragenden Elemente, aus hochwertigem Stahl (z. B. Q235B, Q345B, Q420; gemäß ASTM A36/A572) und in einer quadratischen Grundkonfiguration.Diese Beine übertragen das Gesamtgewicht des Turms (einschließlich Ausrüstung und Umweltbelastungen) auf das Fundament.
• Verknüpfungen mit Gitterträgern: Querschnittselemente aus Stahl (eckige Stahlstangen oder Gitterstangen), die die vier Beine horizontal und diagonal verbinden.und widersteht seitlichen Kräften (Wind), seismische Aktivität), die das charakteristische Gittermuster des Turms bilden.
• Konische Rahmengestaltung: Der Turm schrumpft von der Basis nach oben allmählich (nach unten breiter, oben schmaler),Optimierung der Strukturintegrität durch Konzentration von Material dort, wo die Belastungen am schwersten sind (an der Basis), und Verringerung des Windwiderstands in höheren Höhen.

Ergänzende Strukturelemente (z. B. Ausrüstungsplattformen, Kletterleitern und Kabelträger) werden in den Hauptrahmen integriert, um die praktische Funktionalität zu unterstützen,Aber die vier vertikalen Beine und Gitterverbindungen bilden das strukturelle Rückgrat des Turms.

Plattform, Leiter eines vierbeinigen Stahlturms

A. Plattform

• Zweck: dient als erhöhte, stabile Arbeitsfläche für die Installation, Wartung oder Inspektion von Geräten (z. B. MW-Antennen, 5G-Antennen, Überwachungsgeräte) und Turmkomponenten.Sie bietet auch einen sicheren Ruheplatz für die Arbeiter während des Kletterns.
• Gestaltungsmerkmale: üblicherweise aus galvanisiertem Stahl (nach ASTM A123/ISO 1461 für Korrosionsbeständigkeit) und in die Gitterstruktur des Turms in bestimmten Höhen integriert.Plattformen können Sicherheitsgeländer enthaltenSie sind so konzipiert, dass sie das Gewicht von Arbeitern, Werkzeugen und Ausrüstung tragen und sich an die Gesamtlastfähigkeit des Turms anpassen.
• Anpassung: Kann je nach Projektbedarf in mehreren Höhen hinzugefügt werden (z. B. in der Nähe von Antennenanbaustellen oder im mittleren Turm zur Wartung).

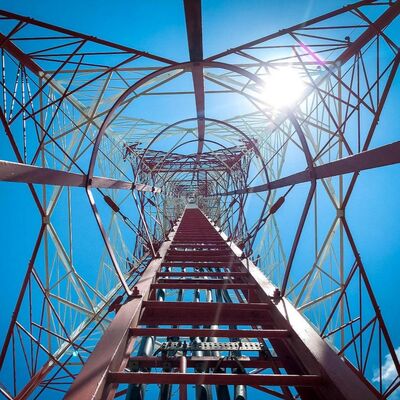

B. Leiter

• Zweck: Ein spezielles Sicherheitszugangssystem, mit dem die Arbeiter den Turm erklimmen können, um Plattformen, Ausrüstungen oder obere Abschnitte für die Installation, Inspektion oder Reparatur zu erreichen.
• Gestaltungsmerkmale: aus galvanisiertem Stahl für Langlebigkeit und Korrosionsbeständigkeit, mit gleichmäßig verteilten Stufen (nach Sicherheitsstandards der Branche) für ein komfortables Klettern.Fallhaltesysteme (e)Die Leiter ist vertikal an den Beinen des Turms oder an einem Gitterwerk befestigt, um einen sicheren, stabilen Weg zu gewährleisten.
• Einhaltung der Vorschriften: Entworfen in Übereinstimmung mit den Sicherheitsvorschriften und Industriestandards (z. B. TIA/EIA-222-G/F), wobei der Schutz der Arbeitnehmer bei vertikalen Zugriffen Priorität hat.

Zusammen verbessern Plattform und Leiter die Nutzbarkeit des Turms, indem sie einen sicheren und effizienten Zugang zu Geräten und Komponenten in großer Höhe ermöglichen und den laufenden Betrieb und die Wartung unterstützen.

- Ich weiß.

Prüfungen von Stahlwinkeltürmen für Verzinkung

Die Verzinkung ist eine wichtige Oberflächenbehandlung für vierbeinige Stahlgitztürme.die langfristige Korrosionsbeständigkeit bietet, um rauen Außenbedingungen standzuhalten und die Lebensdauer des Turms über 20 Jahre hinaus zu verlängernNachstehend ein vereinfachter Überblick über die Verzinkungstests:

1Kernziele der Prüfung

• Für einen dauerhaften Korrosionsschutz ist eine ausreichende Beschichtungsdicke zu gewährleisten.
• Überprüfen Sie, ob die Zinkbeschichtung einheitlich ist und wie stark sie sich festhält (Vermeidung von Peeling/Flockung).
• Überprüfen Sie, ob keine kritischen Defekte vorliegen (z. B. nackter Stahl, Risse, Gruben).
• Einhaltung der internationalen Normen (ASTM A123, ISO 1461).

2Schlüsselprüfmethoden (nach Fertigung und Montage durchgeführt)

• Beschichtungsdicke: Magnetische Dickenmessgeräte (nicht zerstörerisch) oder Mikrometer (nur für Proben zerstörerisch) verwenden; mindestens 85-120 μm (dicker für raue Umgebungen).
• Zusammenschluß: Biegetest (180°), Hammer- oder Messer-Kreuzzug-Prüfung: kein Abnehmen der Beschichtung zulässig.
• Sichtprüfung: Überprüfen Sie, ob kein Stahl vorhanden ist, ob es keine Risse, eine ungleichmäßige Zinkansammlung oder Verunreinigungen gibt; geringfügige Unregelmäßigkeiten sind zulässig, wenn sie keinen Einfluss haben.
• Korrosionsbeständigkeit: Salzsprühprüfung (ASTM B117/ISO 9227) für 100 ̇ 500 Stunden (Rotrostbeständigkeit); optionale Langzeitexposition.
• Optionale chemische Analyse: AAS/XRF zur Bestätigung einer Reinheit von ≥ 98% Zink und zur Erkennung von Verunreinigungen.

3. Konformitätsstandards

Einhaltung von ASTM (A123, B117, A572), ISO (1461, 9227, 898), Tower Design Codes (TIA/EIA-222-G/F) und örtlichen Vorschriften.

4. Nach der Installation vor Ort durchgeführte Kontrollen

• Messen Sie die Dicke an kritischen Gelenken erneut.
• Überprüfen Sie die Beschädigungen (Kratzer, Dellen) und machen Sie bei Bedarf einen Zinkreichlack.
• Überprüfen Sie die Beschichtungsintegrität an Schraublochlöchern und an Bereichen mit hohem Verschleiß.

Diese Prüfung gewährleistet die Zuverlässigkeit der Verzinkung und unterstützt die Leistung des Turms bei Infrastrukturanwendungen.

Bitte klicken Sie hier für weitere Informationen!!!!!!

Verpackung und Versand

Zertifikate

- Ich weiß.Bitte klicken Sie hier für weitere Informationen!!!!!!

Maßgeschneiderte Produkttypen und Vorteile

Selbsttragender Turm 
Der selbsttragende Turm ist in der Regel ein 3- oder 4-beiniger Turm, und sein Material ist Stahlrohr oder Winkelstahl.und Winkelstahlturm ist durch Muttern und Bolzen verbunden.
Eigenschaften:
1.Kleiner Windlastkoeffizient, starker Windwiderstand.
2- Landressourcen sparen, günstige Lage.
Bequemer Transport und Einbau.

Rohrstahlturm
Der Rohrturm bezieht sich auf eine selbsttragende Hochhaus-Stahlkonstruktion mit einer Turmsäule aus Stahlrohren und einem dreieckigen Turmkörper.Seine Hauptmerkmale sind, dass die drei Rohr Turm Säule aus Stahlrohren und der Turm Körper Abschnitt ist in einer dreieckigen Form, die sich von Winkelstahl unterscheidet.

Monopolturm

Monopolturm, ist ein häufig verwendeter Typ, mit schönem Aussehen, eine kleine Fläche von 9 bis 18 Quadratmetern, kostengünstig, und wird von der Mehrheit der Konstruktion übernommen.Die Turmstruktur nimmt einen vernünftigeren Abschnitt an., die durch eine hochfeste Schraube oder Überlappung (Slip-Connection) verbunden ist. Es hat die Eigenschaften einer einfachen Installation und kann sich an eine Vielzahl von komplizierten Feldstandorten anpassen.

Guyed Tower 
Der Schraubturm hat ein neuartiges Erscheinungsbild, und sein größtes Merkmal ist die Verstärkung durch Stahlschraubdraht.Der Schraubturm ist eine allgemeine Art von Kommunikationsturm, der wirtschaftlich und praktisch ist.Es ist leichter und billiger als die anderen.Es ist sehr geeignet für die weiten geografischen Gebiete.

Wachturm
Der Wachturm ist ein multifunktionales Gebäude, das hauptsächlich zur Beobachtung der Umgebung genutzt wird und in verschiedenen Bereichen eine wichtige Rolle spielt.Seine Gestaltung unterstreicht Harmonie und Einheit mit der Natur.Aussichtsturme bestehen in der Regel aus Turmkörpern, Plattformen, Türmen und Leitern.mit kompakten und langlebigen Strukturen.

Der getarnte Baumturm
Der Tarnturm ist auch eine Art künstlicher Baum von Bionic-Baumturm, auf der Basis wie ein echter, plus der sorgfältige Entwurf, wenn er unter den echten Bäumen in der Sehenswürdigkeiten platziert wird,Park und Platz, wird es ein Teil der Natur sein.
Eigenschaften:
1Eine exquisite Struktur und ein wunderschönes Aussehen.
2. starke Strukturstabilität und lange Lebensdauer.
3Kleine Fläche und große wirtschaftliche Wirkung.

Unsere Dienstleistungen

JIAYAO CO., LTD. ist ein professioneller Telekommunikationsturmhersteller und von ISO9001 zugelassen.Viele Produkte wurden in die USA exportiert., Europa und in 55 anderen Ländern.
Wir sind spezialisiert auf die Konstruktion und Herstellung von Winkel Stahlturm, Rohr Stahlturm, Monopol Turm, Kiefer Turm, Mann Turm und Wachturm.LaborUnsere Rohstoffe stammen aus bekannten Stahlwerken in China: HBIS Group, Baowu Steel Group, Shougang Group.
