Langlebiger, 4-beiniger, abgewinkelter Stahlturm mit Schrauben, Muttern und Unterlegscheiben, die den ISO 898- und DIN 7990-Standards für mechanische Zuverlässigkeit entsprechen

JIAYAO CO.,LID

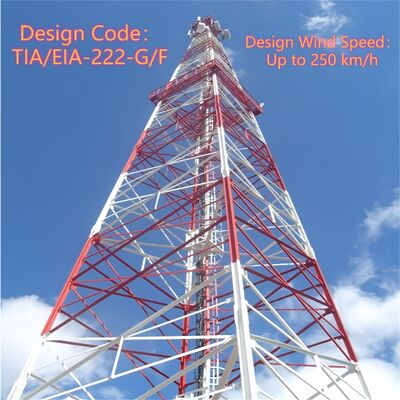

Der 4-beinige, eckige Stahlfachwerkturm ist eine freistehende, hochfeste Stahlkonstruktion, die für die Unterstützung kritischer Infrastrukturen konzipiert wurde. Er zeichnet sich durch seinen quadratischen, vierbeinigen Rahmen und die kreuzförmigen Fachwerksverbindungen aus und dient weltweit als zuverlässiges Rückgrat für Kommunikation, Energieübertragung und andere industrielle Anwendungen. Im Gegensatz zu abgespannten Türmen, die sich zur Stabilisierung auf externe Drähte verlassen, steht diese selbsttragende Konstruktion unabhängig und ist somit anpassungsfähig an verschiedene Umgebungen, von städtischen Gebieten bis hin zu abgelegenen Regionen.Produktbeschreibung

Verpackungsdetails:

Der Telekommunikationsturm wird gemäß den Anforderungen des Kunden mit verzinktem Band gebündelt.Liefern:

Versand innerhalb von 20 Tagen nach Zahlungseingang ab Hafen TianjinTurmteile:

Ein Stahlturm wird in mehrere Bündel aufgeteilt.Bolzen:

Pacrum.lon-Beutel oder StahlDesign

Die Fachwerkkonstruktion eines 4-beinigen, eckigen Stahlturms ist ein kreuzförmiges, fachwerkartiges Gerüst, das die vier vertikalen Winkelstahlbeine des Turms verbindet. Es besteht aus miteinander verbundenen Stahlelementen (typischerweise Winkelstahl oder Gitterstäbe) und bildet ein netzartiges Muster, das Lasten – einschließlich des Eigengewichts des Turms, des Gewichts der Ausrüstung, des Windes, seismischer Kräfte und Eislasten – gleichmäßig auf alle vier Beine verteilt. Diese Struktur ist über die gesamte Höhe des Turms integriert und ergänzt das konische Design des Turms (breiter an der Basis, schmaler an der Spitze), um die strukturelle Integrität und Stabilität zu erhöhen. Die Gitterkonfiguration kombiniert hohe Festigkeit mit geringem Gewicht, wodurch der Materialverbrauch minimiert und gleichzeitig die Tragfähigkeit und der Widerstand gegen extreme Umweltbedingungen maximiert werden. Sie erleichtert auch den Luftstrom, wodurch der Windwiderstand verringert und die Gesamtstabilität des Turms weiter verbessert wird.

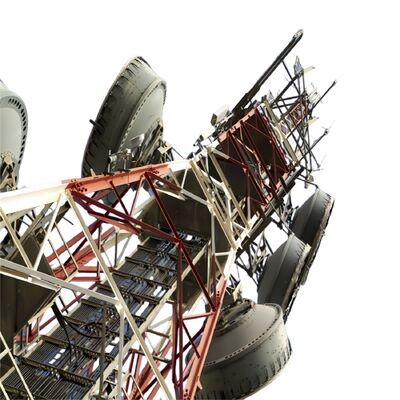

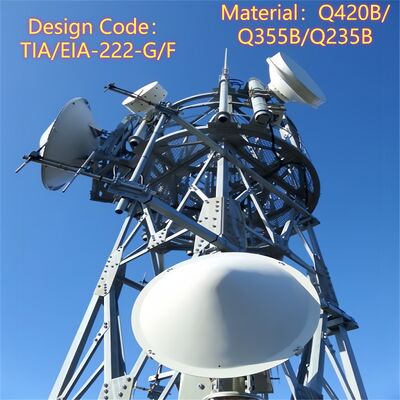

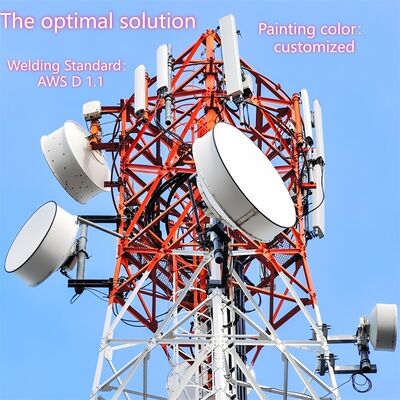

Wie wird die MW-Schüssel an dem 4-beinigen, eckigen Stahlturm montiert?

​Bitte klicken Sie hier für weitere Informationen!!!!!!

Vorbereitung vor der Installation

1. : Überprüfen Sie die Tragfähigkeit des Turms, um sicherzustellen, dass er das Gewicht der MW-Schüssel (einschließlich der Schüssel, der Halterung und der zugehörigen Hardware) tragen kann. Überprüfen Sie, ob das Design des Turms den einschlägigen Normen (z. B. TIA/EIA-222-G/F) für die Montage von Geräten entspricht.Halterungsmontage
2. : Befestigen Sie dedizierte Antennen-/Mikrowellenhalterungen (im Lieferumfang des Turms enthalten oder kundenspezifisch gefertigt) an vorgegebenen Montagepunkten am Turmkörper oder an der Geräteplattform. Diese Halterungen werden mit hochfesten Schrauben (entsprechend ISO 898 Güte 6.8/8.8) befestigt, um eine feste Verbindung mit der Gitterstruktur oder den Turmbeinen zu gewährleisten.Anheben und Positionieren der Schüssel
3. : Verwenden Sie Kräne oder spezielle Hebezeuge, um die MW-Schüssel auf die Zielhöhe zu heben (typischerweise auf den oberen Abschnitten des Turms oder einer speziellen Geräteplattform). Stellen Sie sicher, dass die Schüssel auf den vorgesehenen Punkt-zu-Punkt-Kommunikationspfad ausgerichtet ist (passen Sie Azimut und Elevation nach Bedarf an).Befestigen der Schüssel
4. : Befestigen Sie die MW-Schüssel mit kompatibler Hardware an den vorinstallierten Halterungen und ziehen Sie die Schrauben mit kalibrierten Werkzeugen auf das angegebene Drehmoment an. Stellen Sie sicher, dass die Schüssel waagerecht und stabil ist und sich nicht wackelt oder bewegt.Kabelführung und -integration
5. : Führen Sie die Signalkabel der Schüssel durch die integrierten Kabelkanäle des Turms, um sie vor Umweltschäden zu schützen. Verbinden Sie die Kabel mit der entsprechenden Ausrüstung (z. B. Sendern/Empfängern) an der Turmbasis oder der Zwischenplattform und stellen Sie eine ordnungsgemäße Isolierung und Abdichtung sicher.Abschlussprüfung
6. : Führen Sie eine Sichtprüfung durch, um zu bestätigen, dass die Schüssel sicher montiert ist, die Halterungen intakt sind und die Kabel ordnungsgemäß verlegt sind. Testen Sie die Signalübertragung der Schüssel, um die Ausrichtung und Funktionalität zu überprüfen, und halten Sie sich dabei an die Sicherheitsprotokolle.Wie ist die Hauptstruktur eines 4-beinigen, eckigen Stahlturms aufgebaut?

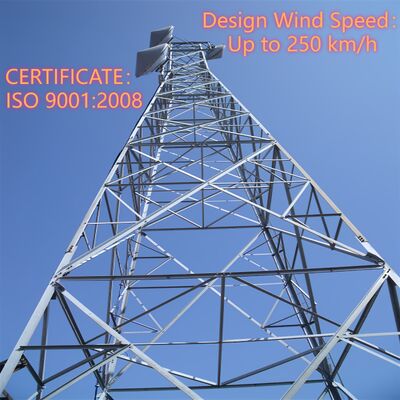

Die Hauptstruktur eines 4-beinigen, eckigen Stahlturms ist ein selbsttragendes Gerüst, das für Stabilität und Tragfähigkeit ausgelegt ist und aus drei Kernkomponenten besteht:

Vier vertikale Winkelstahlbeine

• : Die primären tragenden Elemente, hergestellt aus hochwertigem Konstruktionsstahl (z. B. Q235B, Q345B, Q420; konform mit ASTM A36/A572) und in einer quadratischen Basiskonfiguration angeordnet. Diese Beine übertragen das Gesamtgewicht des Turms (einschließlich Ausrüstung und Umweltlasten) auf das Fundament.Fachwerkverbindungen
• : Kreuzförmige Stahlelemente (Winkelstahl oder Gitterstäbe), die die vier Beine horizontal und diagonal verbinden. Dieses Trägersystem verteilt die Lasten gleichmäßig über die Struktur, erhöht die Steifigkeit und widersteht seitlichen Kräften (Wind, seismische Aktivität) und bildet das charakteristische Gittermuster des Turms.Konisches Rahmendesign
• : Der Turm verjüngt sich allmählich von der Basis zur Spitze (breiter an der Unterseite, schmaler an der Oberseite) und optimiert so die strukturelle Integrität, indem das Material dort konzentriert wird, wo die Lasten am größten sind (an der Basis), und der Windwiderstand in größeren Höhen verringert wird.Zusätzliche Strukturelemente (z. B. Geräteplattformen, Steigleitern und Kabelkanäle) sind in das Hauptgerüst integriert, um die praktische Funktionalität zu unterstützen, aber die vier vertikalen Beine und die Fachwerkkonstruktionen bilden das strukturelle Rückgrat des Turms.

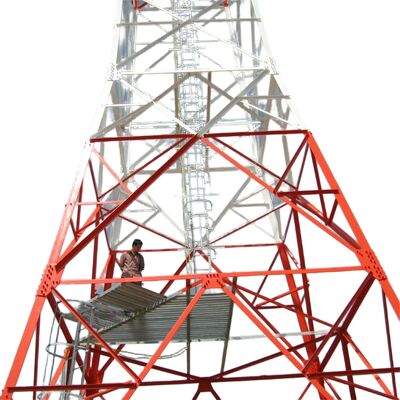

Plattform, Leiter des 4-beinigen, eckigen Stahlturms

A. Plattform

Zweck

• : Ein spezielles Sicherheitszugangssystem, das es Arbeitern ermöglicht, den Turm zu besteigen, um Plattformen, Geräte oder obere Abschnitte für Installation, Inspektion oder Reparaturen zu erreichen.Konstruktionsmerkmale
• : Hergestellt aus verzinktem Stahl für Haltbarkeit und Korrosionsbeständigkeit, mit gleichmäßig verteilten Sprossen (gemäß den Sicherheitsstandards der Branche) für komfortables Klettern. Zu den wichtigsten Sicherheitsmerkmalen gehören Handläufe, Absturzsicherungssysteme (z. B. Kabelführungen für Gurte) und manchmal Käfige, um Stürze zu verhindern. Die Leiter ist vertikal an den Turmbeinen oder der Fachwerkkonstruktion befestigt und gewährleistet einen sicheren, stabilen Weg.Anpassung
• : Kann je nach Projektbedarf in mehreren Höhen hinzugefügt werden (z. B. in der Nähe von Antennenmontagepunkten oder in der Mitte des Turms für die Wartung).B. Leiter

Zweck

• : Ein spezielles Sicherheitszugangssystem, das es Arbeitern ermöglicht, den Turm zu besteigen, um Plattformen, Geräte oder obere Abschnitte für Installation, Inspektion oder Reparaturen zu erreichen.Konstruktionsmerkmale
• : Hergestellt aus verzinktem Stahl für Haltbarkeit und Korrosionsbeständigkeit, mit gleichmäßig verteilten Sprossen (gemäß den Sicherheitsstandards der Branche) für komfortables Klettern. Zu den wichtigsten Sicherheitsmerkmalen gehören Handläufe, Absturzsicherungssysteme (z. B. Kabelführungen für Gurte) und manchmal Käfige, um Stürze zu verhindern. Die Leiter ist vertikal an den Turmbeinen oder der Fachwerkkonstruktion befestigt und gewährleistet einen sicheren, stabilen Weg.Konformität
• : Entworfen in Übereinstimmung mit Sicherheitsbestimmungen und Industriestandards (z. B. TIA/EIA-222-G/F), wobei der Schutz der Arbeitnehmer beim vertikalen Zugang im Vordergrund steht.Zusammen verbessern die Plattform und die Leiter die Benutzerfreundlichkeit des Turms, indem sie einen sicheren, effizienten Zugang zu Ausrüstung und Komponenten in großer Höhe ermöglichen und den laufenden Betrieb und die Wartung unterstützen.

​

Bitte klicken Sie hier für weitere Informationen!!!!!!

Das Verzinken ist eine wichtige Oberflächenbehandlung für 4-beinige, eckige Stahlfachwerktürme, die einen langfristigen Korrosionsschutz bietet, um rauen Außenbedingungen standzuhalten und die Lebensdauer des Turms auf über 20 Jahre zu verlängern. Im Folgenden finden Sie einen vereinfachten Überblick über die Verzinkungsprüfung:

1. Kernprüfziele

Sicherstellen einer ausreichenden Beschichtungsdicke für einen dauerhaften Korrosionsschutz.

• Überprüfen der Gleichmäßigkeit der Zinkbeschichtung und der starken Haftung (Verhindern von Abblättern/Abplatzen).
• Überprüfen auf keine kritischen Mängel (z. B. blanker Stahl, Risse, Gruben).
• Einhaltung internationaler Standards (ASTM A123, ISO 1461).
• 2. Wichtige Prüfmethoden (nach Werk und nach der Installation durchgeführt)

Beschichtungsdicke

• : Verwenden Sie magnetische Dickenmessgeräte (zerstörungsfrei) oder Mikrometer (nur Stichprobenzerstörung); mindestens 85–120 μm (dicker für raue Umgebungen).Haftung
• : Biegetest (180°), Hammertest oder Kreuzschraffurtest mit dem Messer – keine Ablösung der Beschichtung zulässig.Sichtprüfung
• : Überprüfen Sie blanken Stahl, Risse, ungleichmäßigen Zinkaufbau oder Verunreinigungen; geringfügige Unregelmäßigkeiten sind akzeptabel, wenn sie sich nicht auswirken.Korrosionsbeständigkeit
• : Salzsprühtest (ASTM B117/ISO 9227) für 100–500 Stunden (beständig gegen Rost); optional Langzeit-Feldeinwirkung.Optionale chemische Analyse
• : AAS/RFA zur Bestätigung von ≥98 % Zinkreinheit und zum Nachweis von Verunreinigungen.3. Konformitätsstandards

Halten Sie sich an ASTM (A123, B117, A572), ISO (1461, 9227, 898), Turmdesigncodes (TIA/EIA-222-G/F) und lokale Vorschriften.

4. Stichprobenkontrollen nach der Installation

Messen Sie die Dicke an kritischen Verbindungen erneut.

• Überprüfen Sie auf Beschädigungen (Kratzer, Dellen) und bessern Sie sie bei Bedarf mit zinkreicher Farbe aus.
• Überprüfen Sie die Unversehrtheit der Beschichtung an Schraubenlöchern und stark beanspruchten Bereichen.
• Diese Prüfung gewährleistet die Zuverlässigkeit der verzinkten Beschichtung und unterstützt die Leistung des Turms in Infrastrukturanwendungen.

Bitte klicken Sie hier für weitere Informationen!!!!!!

Kundenspezifische Produkttypen & Vorteile

Zertifikate

​

Bitte klicken Sie hier für weitere Informationen!!!!!!Kundenspezifische Produkttypen & Vorteile

Selbsttragender Turm

  Der abgespannte Turm hat ein neuartiges Aussehen, und sein größtes Merkmal ist die Verstärkung durch die Verwendung von Stahldraht. Der abgespannte Turm ist eine gängige Art von Kommunikationsturm, der wirtschaftlich und praktisch ist. Er ist leichter und billiger als die anderen. Er ist sehr gut für die geografisch weiten Gebiete geeignet. 
Merkmale: 
1. Exquisite Struktur und wunderschönes Aussehen. 
2. Sparen Sie Landressourcen, bequeme Lage. 
Bequemer Transport und Installation. 
Rohrstahlturm

Der Rohrturm bezieht sich auf eine selbsttragende Hochhausstahlkonstruktion mit einer Turmsäule aus Stahlrohren und einem Turmkörperabschnitt in dreieckiger Form. Seine Hauptmerkmale sind, dass die drei Rohrturmsäulen aus Stahlrohren bestehen und der Turmkörperabschnitt eine dreieckige Form hat, was eine Hochhausstahlkonstruktion ist, die sich von Winkelstahl unterscheidet.
Monopolturm

Der Monopolturm ist ein häufig verwendeter Typ mit schönem Aussehen, der eine kleine Fläche von 9 bis 18 Quadratmetern bedeckt, kostengünstig ist und von der Mehrheit der Konstruktionen übernommen wird. Der Turmkörper nimmt einen vernünftigeren Abschnitt an, der durch hochfeste Bolzen oder Überlappung (Schlupfverbindung) verbunden ist.

Er hat die Eigenschaften einer einfachen Installation und kann sich an eine Vielzahl von komplizierten Feldbedingungen anpassen. Abgespannter Turm

  Der abgespannte Turm hat ein neuartiges Aussehen, und sein größtes Merkmal ist die Verstärkung durch die Verwendung von Stahldraht. Der abgespannte Turm ist eine gängige Art von Kommunikationsturm, der wirtschaftlich und praktisch ist. Er ist leichter und billiger als die anderen. Er ist sehr gut für die geografisch weiten Gebiete geeignet. 
Wachturm

Der Wachturm ist ein multifunktionales Gebäude, das hauptsächlich zur Beobachtung der Umgebung dient und in mehreren Bereichen eine wichtige Rolle spielt. Sein Design betont Harmonie und Einheit mit der natürlichen Umgebung, und der architektonische Stil wird in der Regel an die Umgebung angepasst. Beobachtungstürme bestehen in der Regel aus Turmkörpern, Plattformen, Türmen und Leitern mit kompakten und langlebigen Strukturen.
Tarnbaumturm

Der Tarnbaumturm ist auch eine Art künstlicher Baum von Bionik-Baumtürmen, der auf einer Basis wie ein echter Baum steht, plus dem sorgfältigen Design, wenn er zwischen den echten Bäumen in einem Sightseeing-Bereich, Park und Platz platziert wird, wird er ein Teil der Natur sein. 
Merkmale: 
1. Exquisite Struktur und wunderschönes Aussehen. 
2. Starke strukturelle Stabilität und lange Lebensdauer. 
3. Kleine Flächenabdeckung und großer wirtschaftlicher Effekt.
