Abgespannte Drahtmast (auch als abgespannter Mast bezeichnet) ist eine hohe, schlanke Struktur, die sich für Stabilität auf externe Abspannseile (hochfeste Stahlkabel) verlässt — im Gegensatz zu selbsttragenden Türmen, die unabhängig stehen. Dieses Design ermöglicht es, größere Höhen mit weniger Strukturmaterial zu erreichen, was es zu einer kostengünstigen Wahl für Anwendungen macht, die eine umfangreiche Abdeckung oder Erhöhung benötigen.

1. Spezifikationen

Was ist der Turmkörper eines abgespannten Drahtmastes?

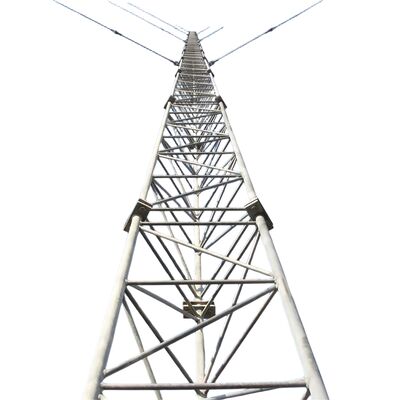

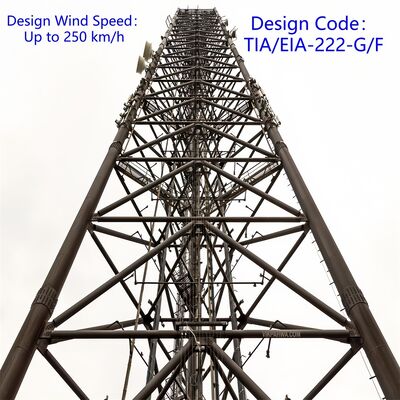

Der Turmkörper eines abgespannten Drahtmastes (abgespannter Mastturm) ist die zentrale, schlanke tragende Struktur, die Antennen, Sensoren oder andere Geräte trägt und sich für die seitliche Stabilität auf externe Abspannseile verlässt (anstatt auf selbsttragende Steifigkeit). Typischerweise als Rohr- oder Gitterstahlrahmenkonstruiert, ist er schmaler als selbsttragende Türme und weist ein konisches Design auf (breiter an der Basis, schmaler an der Spitze), um die Lastverteilung und den Windwiderstand zu optimieren. Der Turmkörper wird aus verzinktem Baustahl (gemäß ASTM A36/S235JR-Standards) gefertigt, um Korrosionsbeständigkeit und langfristige Haltbarkeit in Außenumgebungen zu gewährleisten. Er dient als Montagebasis für wichtige Zubehörteile wie Steigleitern, Antennenhalterungen und Kabeltrassen, und sein modulares Design ermöglicht die Anpassung von Höhen von 30 m bis über 200 m, zugeschnitten auf Anwendungen wie Rundfunk, Telekommunikation oder meteorologische Überwachung.

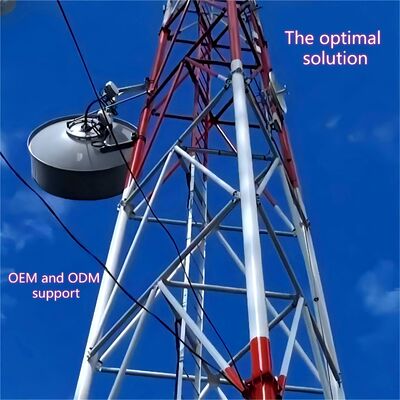

Wie wird eine Antenne an einem abgespannten Drahtmast montiert?

Die Montage einer Antenne an einem abgespannten Drahtmast folgt einem strukturierten, sicherheitskonformen Verfahren, das auf das Design des Turms und die Industriestandards abgestimmt ist:

1. Vorbereitung vor der Installation: Überprüfen Sie die Tragfähigkeit des Turms, um sicherzustellen, dass er das Gewicht der Antenne (einschließlich Hardware und zugehöriger Kabel) tragen kann. Untersuchen Sie den Turmkörper auf Korrosion, strukturelle Schäden oder lose Verbindungen und bestätigen Sie die Einhaltung der örtlichen Sicherheitsvorschriften (z. B. IEC 62305 für Blitzschutz).
2. Installation der Antennenhalterung: Befestigen Sie dedizierte Antennenhalterungen (integriertes Zubehör des Turms) an vorgegebenen Punkten am Turmkörper. Diese Halterungen werden typischerweise mit hochfesten Schrauben befestigt, die mit der verzinkten Stahlkonstruktion des Turms kompatibel sind, um eine feste Verbindung zu gewährleisten, die Windkräften und Vibrationen standhält.
3. Anheben & Positionieren der Antenne: Verwenden Sie Kräne oder Spezialhebezeuge, um die Antenne auf die Zielhöhe zu heben (strategisch ausgewählt für eine optimale Signalabdeckung). Richten Sie die Antenne mit der beabsichtigten Sende-/Empfangsrichtung aus und verwenden Sie Laserwerkzeuge oder Ausrichtungsmesser für Präzision.
4. Sichern der Antenne: Befestigen Sie die Antenne mit kompatibler Hardware an den vorinstallierten Halterungen und ziehen Sie die Schrauben auf das angegebene Drehmoment an, um Bewegungen zu verhindern. Stellen Sie sicher, dass die Antenne waagerecht und stabil ist, ohne Wackeln, das die Leistung oder die strukturelle Integrität beeinträchtigen könnte.
5. Kabelführung & Integration: Führen Sie Signalkabel oder Zuleitungen durch die integrierten Kabeltrassen des Turms, um sie vor Umweltschäden zu schützen. Verbinden Sie die Kabel mit der Antenne und führen Sie sie zu bodengestützten Geräten, wobei Sie eine ordnungsgemäße Isolierung und Abdichtung an den Verbindungspunkten gewährleisten.
6. Abschlussprüfung: Führen Sie eine Sichtprüfung der Antenne, der Halterungen und der Kabel durch, um eine sichere Installation zu bestätigen. Testen Sie die Signalübertragung/-empfang der Antenne, um die Funktionalität zu überprüfen, und stellen Sie sicher, dass alle Sicherheitsprotokolle (z. B. Absturzsicherung für Arbeiter) während des gesamten Prozesses befolgt werden.

Was ist die Absturzsicherung am abgespannten Drahtmast?

Die Absturzsicherung für einen abgespannten Drahtmast ist eine spezielle Sicherheitskomponente, die am Turmkörper installiert wird, um unbefugten Zugriff zu verhindern und das Sturzrisiko zu verringern. Häufige Ausführungen umfassen:

• Absturzsicherungsringe/Schürzen: Kreisförmige oder konische Stahlbarrieren, die in der Nähe der Turmbasis (typischerweise 2–3 m über dem Boden) angebracht sind, um Kletterversuche zu blockieren, indem sie Hand- oder Fußgriffe verweigern.
• Stachelige oder gezackte Abschreckungsmittel: Nicht-tödliche, spitze Stahlaufsätze an unteren Turmabschnitten oder Leitern, um unbefugtes Klettern zu verhindern.
• Zugang mit Schloss: Wenn der Turm mit einer Zugangsklappe oder einem Leiternzugangspunkt auf Bodenniveau ausgestattet ist, schränkt ein verschlossenes Tor den Zugang nur auf zertifiziertes Personal ein.

Diese Vorrichtungen werden aus korrosionsbeständigen Materialien (z. B. verzinktem Stahl, passend zum Turmkörper) hergestellt, um den Außenbedingungen standzuhalten. Ihr Hauptzweck ist es, die Sicherheit zu erhöhen, indem sie versehentliches oder absichtliches Klettern durch ungeschulte Personen verhindern, im Einklang mit den örtlichen Bauvorschriften und der Haftungsminimierung für Turmbetreiber.

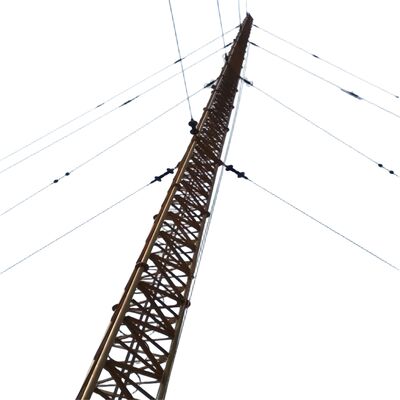

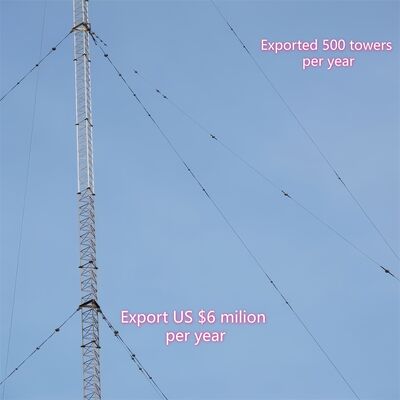

Wie werden Abspannseile und abgespannter Drahtmast verbunden?

Das Verbinden von Abspannseilen mit einem abgespannten Drahtmast beinhaltet einen sicheren, tragfähigen Prozess, um sicherzustellen, dass die Seile den Turm effektiv gegen Wind- und Erdbebenkräfte stabilisieren können:

1. Vorbereitung: Wählen Sie Abspannseile aus hochfesten Stahlkabeln (gemäß ASTM A475) mit Zink- oder Polymerbeschichtungen für eine lange Lebensdauer. Stellen Sie sicher, dass der Turmkörper vorgefertigte Befestigungspunkte (z. B. Laschen, Halterungen oder Querarme) in Abständen von 20–30 m aufweist, wie in der Konstruktion des Turms angegeben.
2. Installation der Befestigungshardware: Montieren Sie Hochleistungs-Abspannseilhalterungen oder Schäkel an den vorgegebenen Befestigungspunkten des Turms mit hochfesten Schrauben (kompatibel mit der verzinkten Stahlkonstruktion des Turms). Diese Halterungen sind so konstruiert, dass sie die Spannung gleichmäßig über den Turmkörper verteilen.
3. Drahtanschluss: Verwenden Sie professionelle Anschlussstücke (z. B. Quetschhülsen, Kabelklemmen oder Kauschen), um das Ende jedes Abspannseils zu sichern. Quetschhülsen werden für eine dauerhafte, hochfeste Verbindung auf den Draht gecrimpt, während Kabelklemmen eine einstellbare Spannung ermöglichen.
4. Verbindung & Spannung: Befestigen Sie das abgeschlossene Ende des Abspannseils mit einem Schäkel oder Stift an der Halterung des Turms und stellen Sie sicher, dass es fest sitzt und kein Spiel hat. Verwenden Sie ein Spannwerkzeug (z. B. einen Spanner oder einen Come-Along), um die Spannung des Drahtes auf die Konstruktionsspezifikation einzustellen — entscheidend für den Ausgleich der Seitenkräfte auf den Turm.
5. Überprüfung: Überprüfen Sie, ob die Verbindung mit der konischen Struktur des Turms ausgerichtet ist und dass der Draht gleichmäßig gespannt ist (vermeiden Sie ein Überanspannen, das den Turmkörper belasten könnte). Bestätigen Sie, dass die Hardware und die Anschlussstücke korrosionsbeständig sind und den Sicherheitsstandards des Turms entsprechen.

Wie werden Abspannseile und Ankerbolzen verbunden?

Das Verbinden von Abspannseilen mit Ankerbolzen (Erdankern) ist ein entscheidender Schritt, um die Spannung des Drahtes auf den Boden zu übertragen und die Stabilität des Turms zu gewährleisten:

1. Anker-Vorbereitung: Stellen Sie sicher, dass der Erdanker (Hochleistungs-Beton- oder Stahlanker, ausgelegt für Zuglasten) in einem Winkel von 45–60° relativ zum Abspannseil ordnungsgemäß im Boden installiert ist. Der Anker muss vollständig ausgehärtet sein (für Beton) und sicher eingebettet sein, um Auszugskräften zu widerstehen.
2. Freilegung des Ankerbolzens: Stellen Sie sicher, dass der obere Bolzen des Ankers (Ankerbolzen) über den Boden hinausragt und mit Gewinde versehen ist, um die Verbindungshardware aufzunehmen. Der Bolzen sollte aus hochfestem Stahl bestehen, um der Spannung des Abspannseils standzuhalten.
3. Drahtanschluss: Beenden Sie das freie Ende des Abspannseils mit denselben hochfesten Anschlüssen (Quetschhülsen, Kabelklemmen oder Kauschen), die für die Turmverbindung verwendet werden, um ein sicheres, tragfähiges Ende zu gewährleisten.
4. Montage der Verbindungshardware: Befestigen Sie einen Spanner (zur Spannungseinstellung) und einen Schäkel am abgeschlossenen Abspannseil. Der Spanner wird über eine Mutter oder Unterlegscheibe mit dem Ankerbolzen verbunden, wodurch eine Feinabstimmung der Drahtspannung ermöglicht wird.
5. Spannen & Sichern: Verwenden Sie den Spanner, um das Abspannseil auf die erforderliche Spezifikation zu spannen und sicherzustellen, dass es Seitenkräften widersteht, ohne den Anker zu ziehen. Sobald die Spannung erreicht ist, verriegeln Sie den Spanner mit Splinten oder Kontermuttern, um ein Lösen im Laufe der Zeit zu verhindern.
6. Abschlussprüfung: Überprüfen Sie, ob die Verbindung sicher ist, der Anker keine Anzeichen von Bewegung aufweist und das Abspannseil im richtigen Winkel von 45–60° ausgerichtet ist. Untersuchen Sie den Bolzen, die Hardware und den Drahtanschluss auf Korrosion und stellen Sie die Einhaltung von IEC 62305 und den örtlichen Sicherheitsvorschriften sicher.
